SSCI-083119
ESPr Developer S3 Type-C
マルツコード：
M3048-843
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/27 05:28 現在）

提携先在庫数：31個(2025/07/23 09:00現在)

納期：
4営業日程度
数量
1個以上
￥3,401.00
(税込￥3,741.00)

ESPr Developer S3 Type-C【SSCI-083119】

の概要

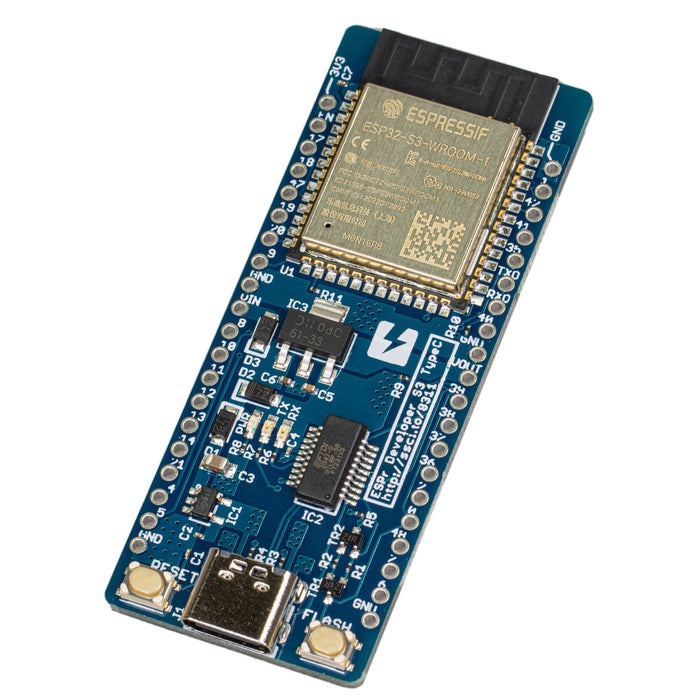

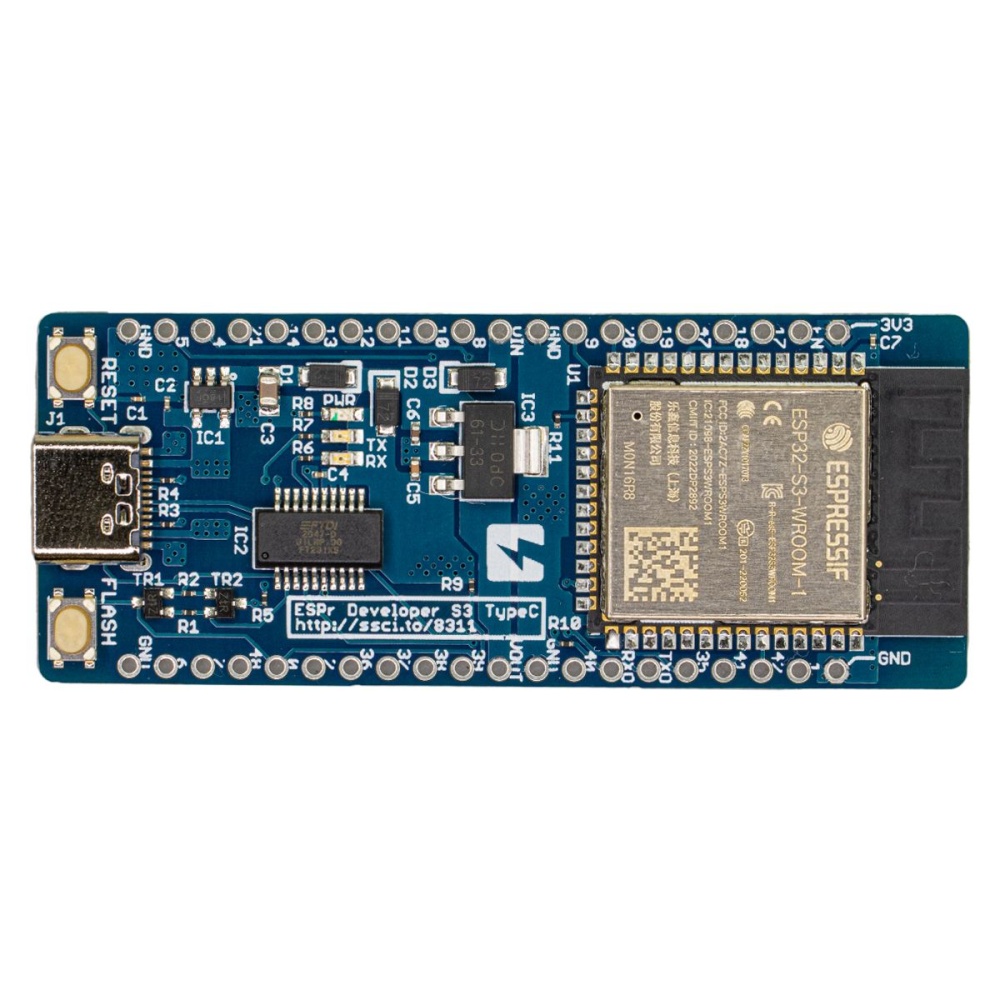

Espressif Systemsの無線通信モジュール ESP32-S3-WROOM-1とUSB-シリアル変換IC FT231XSを搭載した開発ボードです。3.3 V出力レギュレータ、リセットスイッチ(RESET)、動作モード切替用スイッチ(FLASH)が搭載されているので基板単体ですぐにお使いいただけます。

ESPr Developer 32 Type-Cの無線通信モジュールを【ESP32-WROOM-32】から【ESP32-S3-WROOM-1】に置き換えた商品です。無線通信モジュールのSoCが従来のESP32からESP32-S3に変わっています。ESP32とESP32-S3の大きな違いは次の通りです。

・プロセッサがXtensa 32-bit LX7に変わった
・コプロセッサーがRISC-Vに変わった
・Bluetooth 5に対応、Bluetooth 4.2(クラシック)が非対応に
・フルスピードUSB OTGに対応など

搭載しているESP32-S3-WROOM-1のフラッシュROMの容量は【16MB】、PSRAMの容量は【8MB】です。

基板についているUSB Type CコネクタはUSB-シリアル変換ICにつながっています。ESP32-S3のUSB機能を使いたい場合、IO19(USB_D-)とIO20(USB_D+)にUSBコネクタを接続してください。

USB-シリアル変換ICを省略した商品【SSCI-085144 】もあります。Contaモジュールを使うためのベースボード「ESPr Developer S3/32用 Contaベースシールド」もあります。

●仕様

ESPr Developer S3 Type-Cの仕様

ESP32-S3-WROOM-1-N16R8搭載
フラッシュROM16MB
PSRAM8MB
FT231XS搭載
電源USB Type-C:5 V
電源入力ピン(VIN):3.7 V～ 6.0 V
USB と VIN ピンの同時使用可能
電源出力ピン(VOUT):USBもしくはVINピンに入力した電圧が出力されます
リセットスイッチ(RESET)リセットします
動作モード切り替えスイッチ(FLASH)押した状態でリセットするとダウンロードモードで起動します
動作電圧3.3 V
使用非推奨ピン【IO35、IO36、IO37ピンはPSRAMに接続されているため通常のGPIOピンとしての使用は非推奨です】

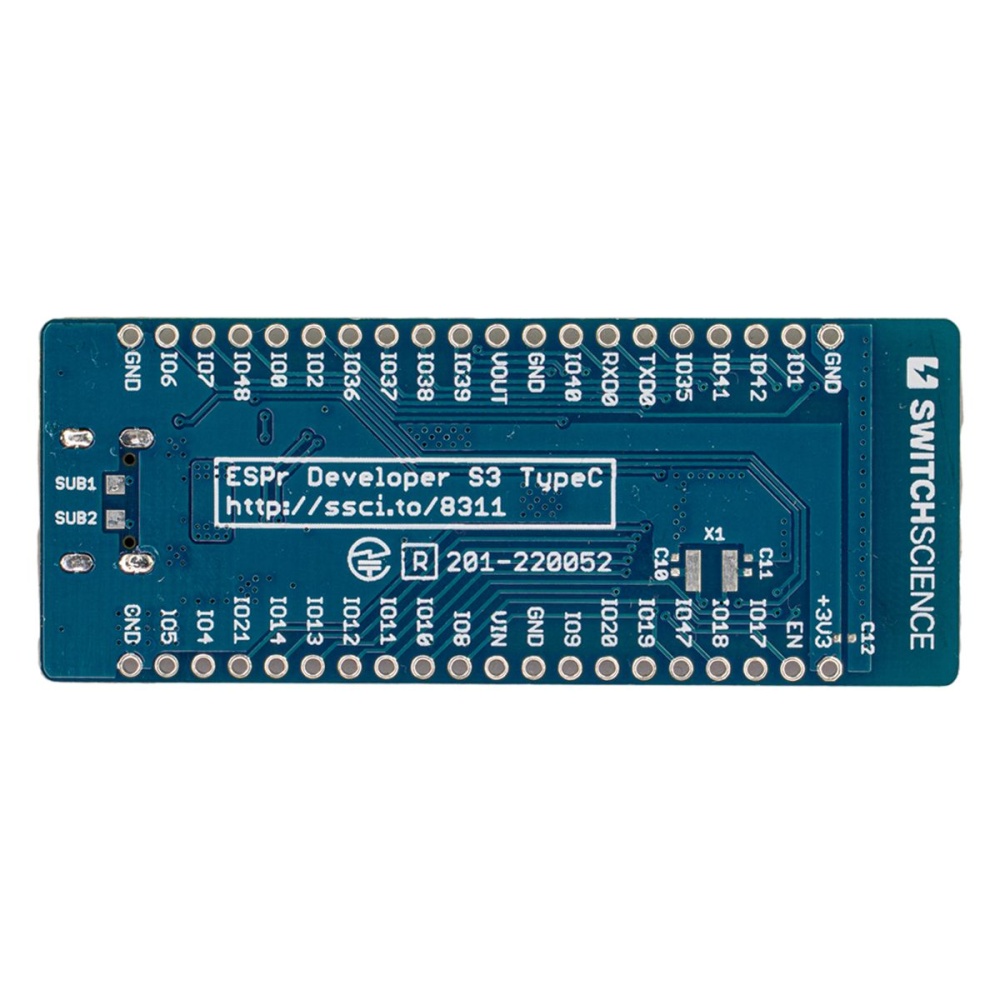

外部発振子裏面に発振子とコンデンサ接続用のPAD有ります
突入電流対策USB電源接続時に瞬間的に大きな電流が流れないようにするためのソフトスタート機能有ます

ESP32-S3-WROOM-1-N16R8の仕様

ESP32-S3シリーズSoC内蔵
Xtensaデュアルコア32bit LX7マイクロプロセッサ(最大240 MHz)
ROM384 KB ROM
SRAM512 KB SRAM/16 KB SRAM(RTC内)
Flash16MB Flash
PSRAM8MB PSRAM
Wi-Fi802.11 b/g/n(802.11n 最大150 Mbps)
Bluetooth LEBluetooth 5、Bluetooth mesh(クラシック非対応)
動作電圧3.0 ～ 3.6 V
アンテナオンボードPCBアンテナ
動作温度ー40℃～＋65℃
ピン間隔1.27 mmピッチ(ハーフピッチ)
モジュールサイズ18 mm×25.5 mm×2.8 mm

【セット内容】
・基板本体 ×1
ピンヘッダ、ピンソケットは付属しませんので用途に合わせてご用意ください。

【資料】
・データシート(ESP32-S3)
・データシート(ESP32-S3-WROOM-1)
・メーカー ドキュメントページ
・ESP-WROOM-32のセットアップについて
・ESPr Developer 32を使ってみましょう！
・回路図(PDF)
・基板外形図(PDF)

【Arduino IDEで開発する手順】
Arduino IDEのメニューからファイル > 基本設定を選び、追加のボードマネージャのURLに次のURLを追加してください。

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Arduino IDEのメニューからツール > ボード > ボードマネージャを選び、次のボードをインストールしてください。

esp32 by Espressif Systems

Arduino IDEのメニューからツール > ボード > ESP32S3 Dev Moduleを選んでください。またオプションを次のように選んでください。

Flash Mode > QIO 80MHzFlash Size > 16MB (128Mb)PSRAM > OPI PSRAMPartition Scheme > 16M Flash (3MB APP/9MB FATFS)
