Picossci MCP25625T搭載 CANドライバーボード(RP2040搭載)
マルツコード：
M3048-844
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/13 08:11 現在）

提携先在庫数：96個(2025/07/11 09:00現在)

納期：
4営業日程度
数量
1個以上
￥5,000.00
(税込￥5,500.00)

Picossci MCP25625T搭載 CANドライバーボード(RP2040搭載)【SSCI-092791】

の概要

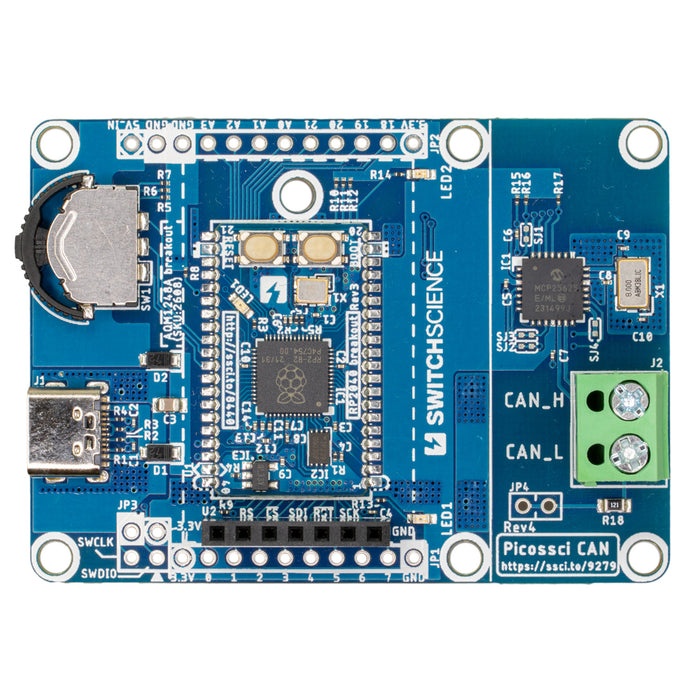

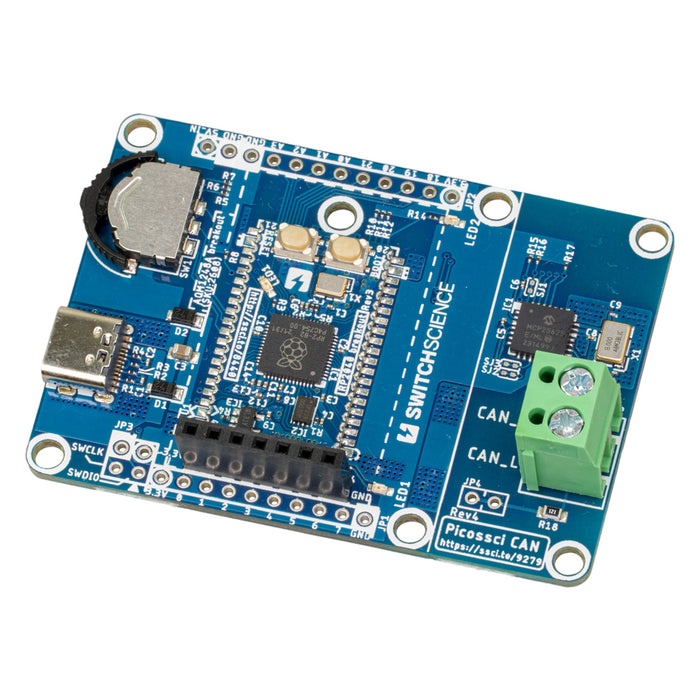

Microchip Technology 社のCAN通信コントローラー/ドライバー(MCP25625)を搭載した RP2040 マイコンボード(Picossci)です。ファームウェアを用意すれば、CAN通信のデバイスや通信モニター、USB ⇔ CAN 変換基板などを作れます。

CAN通信の出力には終端抵抗(120Ω)も搭載されてます。ジャンパー端子「JP4」をON/OFFすると、終端抵抗の有無を選択できます。初期状態では終端抵抗がONになってますが、端子間の配線を切るとOFFになります。

なおマイコン部にはPicossci RP2040 ピッチ変換基板を利用していて、追加で基板上に、LED ×2、レバースイッチ、グラフィック液晶コネクタ、USB-Cコネクタが実装されています。用途に合わせてプログラミングするとすぐに活用できます。

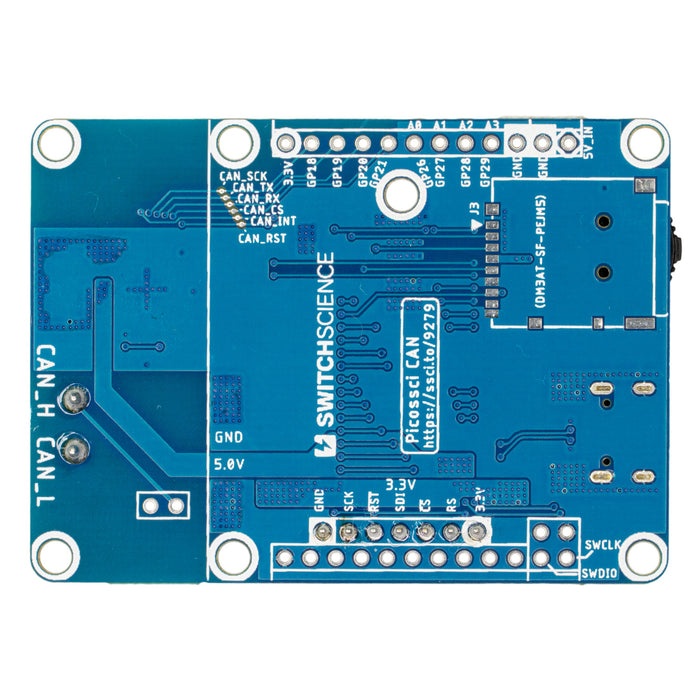

また、GPIO、SDカードソケットは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けしてください。

【基板仕様】

・RP2040 搭載
・16 Mbit Flash ROM 搭載
・12.000 MHzクロック発振器搭載
・CAN通信コントローラー／ドライバー(MCP25625)搭載
・CAN通信用終端抵抗とON/OFF端子搭載
・3.3 V／700 mA 出力電源回路搭載(3.3 V出力ピン有り)
・RESET ボタン、BOOTSELボタン搭載
・汎用LED ×3(黄緑 ×2/赤 ×1)搭載
・レバースイッチ搭載(左右・押し込み)
・グラフィック液晶接続コネクタ(SSCI-026086)
・USB Type-C コネクタ搭載

【※以下は配線パターンのみ(部品をはんだ付けすれば動きます)】

・10ピン拡張ピン(2.54 mm ピッチ)
┗ GPIO ×8 (GPIO 0～7)
┗ 3.3 V出力
┗ GND
・12ピン拡張ピン(2.54 mm ピッチ)
┗ GPIO ×4 (GPIO 18 ～ 21 － CANインターフェース[SPI]と共用)
┗ アナログ入力 ×4(GPIO 26 ～ 29)
┗ 3.3 V出力
┗ 5 V電源入力
┗ GND ×2
・SDカードソケット(ヒロセ:DM3AT-SF-PEJM5)
・SWD端子

【資料】
・回路図(PDF)
・Picossci RP2040 ピッチ変換基板の回路図
・MCP25625のデータシート
・基板外形図
