PRT-26851
SparkFun Qwiic Directional Pad
マルツコード：
M3048-875
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/04 13:08 現在）

納期：
30営業日程度
数量
1個以上
￥1,533.00
(税込￥1,686.00)
50個以上
￥1,457.00
(税込￥1,602.00)
100個以上
￥1,350.00
(税込￥1,485.00)
200個以上
￥1,227.00
(税込￥1,349.00)

SparkFun Qwiic Directional Pad【PRT-26851】

の概要

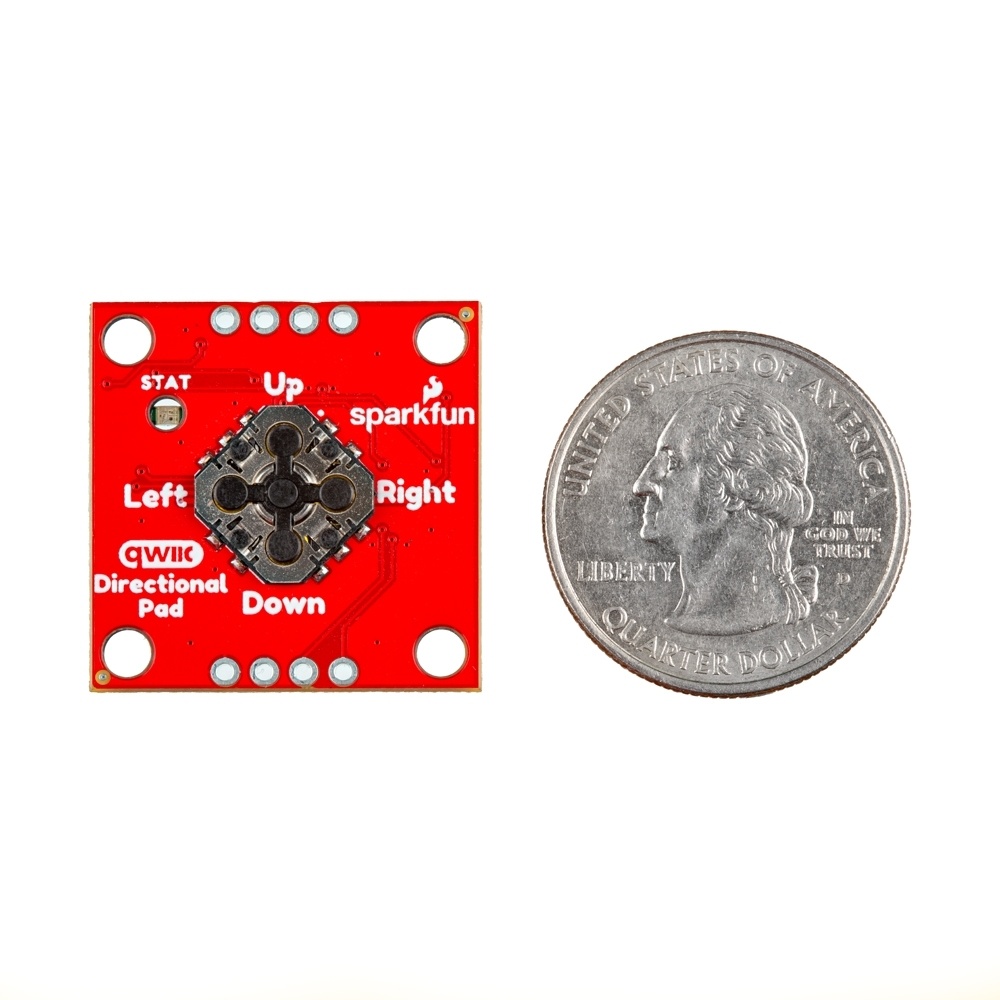

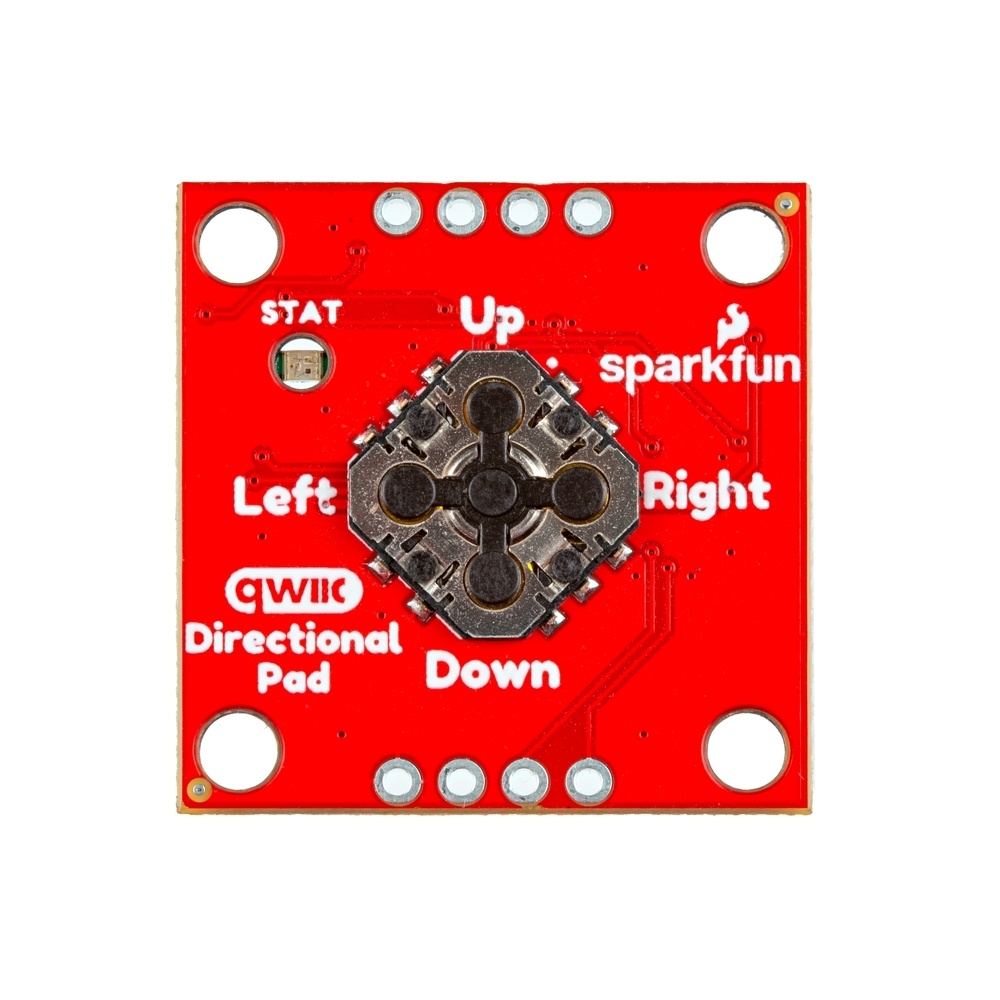

I2Cバスに5方向の方向パッドを追加します。マイクロコントローラに接続すると、方向パッド(上、下、左、右、または中央)を押してアプリケーションに追加の入力を提供できます。内蔵のRGBステータスLEDは、どのボタンが押されたかを示す視覚的なフィードバックを提供します。
ボードには低プロファイルの5方向パッドが搭載されています。各パッドには一時的なプッシュボタンが含まれており、PCA9554 8ビット I2C I/Oエクスパンダーによって読み取られ、ボタンが押されたときにマイクロコントローラに通知します。マイクロコントローラは、非アドレス指定のRGB LEDに書き込むことで視覚的なフィードバックを提供します。RGB LEDの各チャンネルは、PCA9554のGPIOから切り離して別の入力に接続できます。状態が迅速に変化したときにマイクロコントローラに通知するための割り込みピンもブレークアウトされています。また、電源用のLEDも含まれています。便利なQwiicシステムを利用することで、システムに接続するためにハンダ付けは必要ありません。ただし、ブレッドボードを好む場合は、0.1インチ間隔のピンもブレークアウトされています。
プロジェクトに複数のQwiic Directional Padsが必要な場合でも心配ありません。各ボードには設定可能なI2Cアドレスがあり、複数のDirectional PadsをQwiic経由でデイジーチェーン接続し、個別にアドレス指定できます。
GitHubのハードウェアリポジトリにQwiic Directional Padの基本的な例を記載しています。PCA9554の8つの個別のI/Oピンを読み書きするには、SparkFun I2C Expander Arduino Libraryが必要です。このライブラリは、Arduinoライブラリマネージャで「SparkFun I2C Expander Arduino Library」と検索してダウンロードするか、GitHubリポジトリから.zipファイルを取得してインストールできます。
このボードは、追加の入力ボタンが必要なプロジェクトに最適です。メニューをナビゲートする際にQwiic Directional Padをプロジェクトに追加したり、小型リモコンに追加してロボットを制御したりすることができます。

●仕様

・入力電圧：3.3V
・方向パッド
・PCA9554 8ビットI2C I/Oエクスパンダー
・水平Qwiicコネクタ x 2
・2.2kΩ I2Cプルアップ抵抗

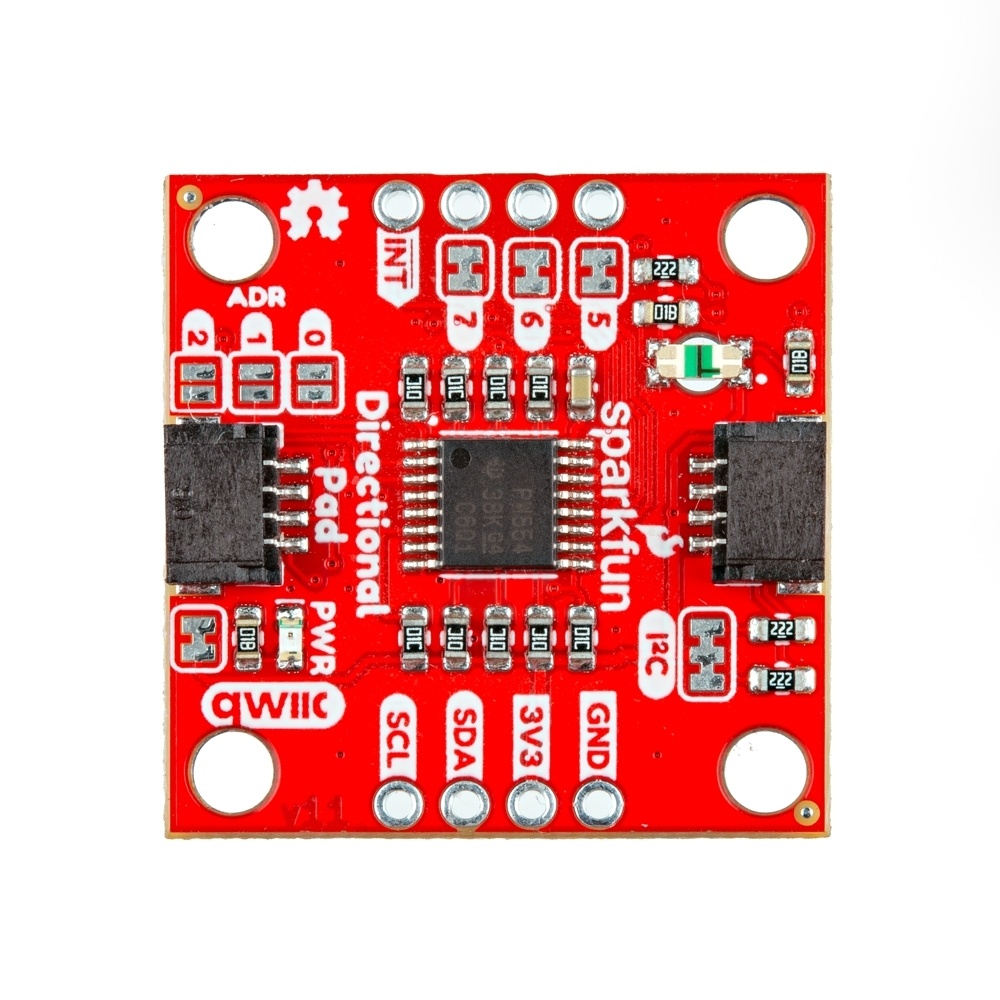

・ブレークアウトPTHs
　・GND：グランド
　・3V3：3.3V
　・SDA：I2Cデータ
　・SCL：I2Cクロック
　・INT：割り込み、アクティブロー
　・5：GPIO5
　・6：GPIO6
　・7：GPIO7
・LEDs
　・RGB非アドレス指定ステータス
　・赤色電源
・ジャンパー
・電源LED：PWR
・GPIO7/赤色LED：7
・GPIO6/緑色LED：6
・GPIO5/青色LED：5
・I2Cプルアップ抵抗：I2C
・I2C選択可能アドレス(ADR2、 ADR1、ADR0)
・0x20(デフォルト)：000
　・0x21：001
　・0x22：010
　・0x23：011
　・0x24：100
　・0x25：101
　・0x26：110
　・0x27：111
・ボード寸法：1.0インチ×1.0インチ(25.4mm×25.4mm)
・重量：2.60g

【資料】
・Schematic
・KiCad Files
・3D Model
・Board Dimensions
・Hookup Guide
・Datasheets
　・K1-1210UN Directional Pad
　・PCA9554
・Arduino Library
・Arduino Example Code
・Qwiic Info Page
・GitHub Hardware Repo
