ADA-399
16×2 キャラクタLCDディスプレイ(黒バックライト/RGB文字タイプ)
マルツコード：
M3049-458
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 12:49 現在）

提携先在庫数：7個(2025/05/02 09:00現在)

出荷予定日：
2025/5/12
16:00
までのご注文で
2025/5/12
出荷
数量
1個以上
￥2,847.00
(税込￥3,131.00)

16×2 キャラクタLCDディスプレイ(黒バックライト/RGB文字タイプ)【ADA-399】

の概要

16x2 キャラクタLCDディスプレイ(RGBバックライト・黒文字タイプ)のネガ/ポジ反転版で、暗めの背景にRGBフルカラー文字を表示することができます。

※ 赤、緑、青、ピンク、白、紫、黄、ティール、サーモンピンク、黄緑色などの中から好きな文字色に変更できます。

また、別売りのLCDシールド基板と組み合わせることで、コンソールとして利用できます。

赤色のLEDのみ(黒地・赤文字タイプ)既存のLCDプロジェクトでも使用できます。追加の2ピン(17、18)は緑、青色のLED用です。基板に搭載された抵抗により5 Vロジックで駆動し、消費電流はLEDあたり20mAです。

※ ディスプレイ全体のLEDバックライトは一つで、同時に3色を表示している上記の画像は合成ですのでご注意ください。

●特長

・16文字×2 行
・暗い背景のディスプレイ画面に多色のカラーの文字を表示可能
・2.54mmピッチかつ横並びで1列のピン配置によりブレッドボードでの配線が容易
・RGB LEDバックライトは、 抵抗やPWMにより容易に調光が可能

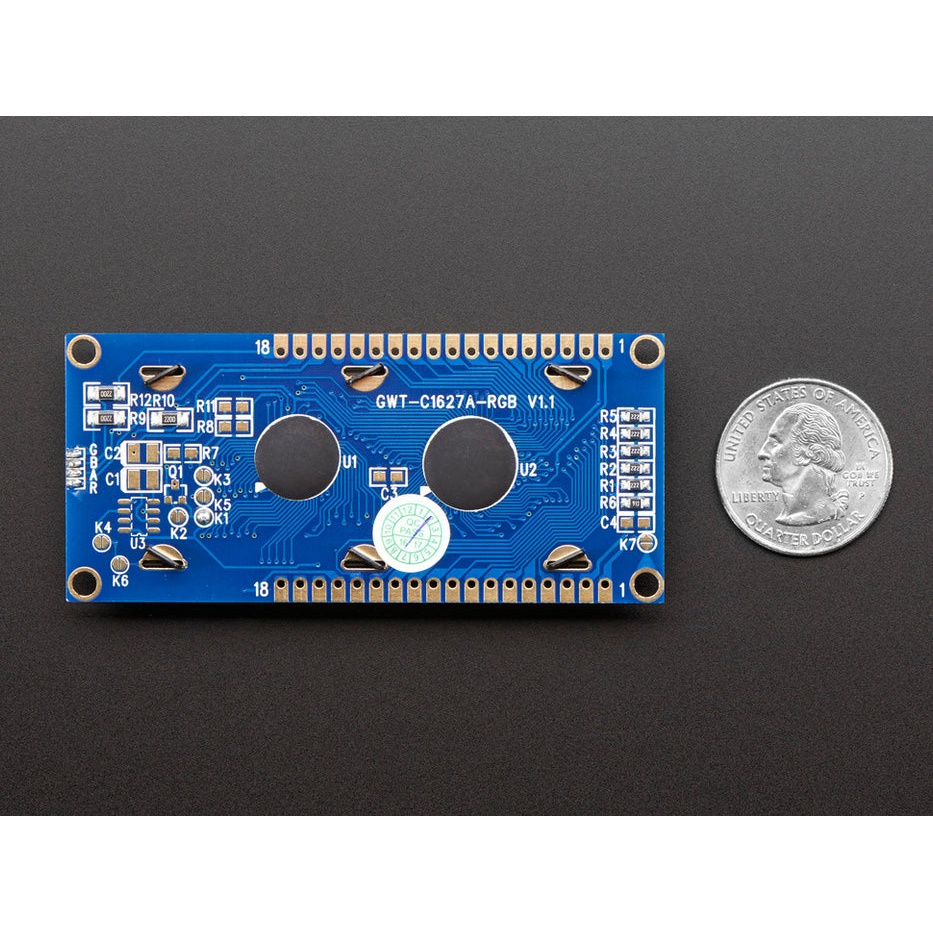

・RGB LEDにはそれぞれ200Ωの抵抗が直列に接続され、3Vまたは5V DCからバックライトに電力供給が可能(順方向電圧:最大2.2V (R)、最大3.4V (G、B))
・6本のデジタルラインでフルコントロール可能
・バックライト用PWMピン3本
・内蔵文字セットで英語と日本語をサポート(詳しくはHD44780データシートを参照してください)
・ユーザー定義文字を最大8文字分まで追加可能

●仕様

基板寸法36×80 mm
画面寸法27×71 mm

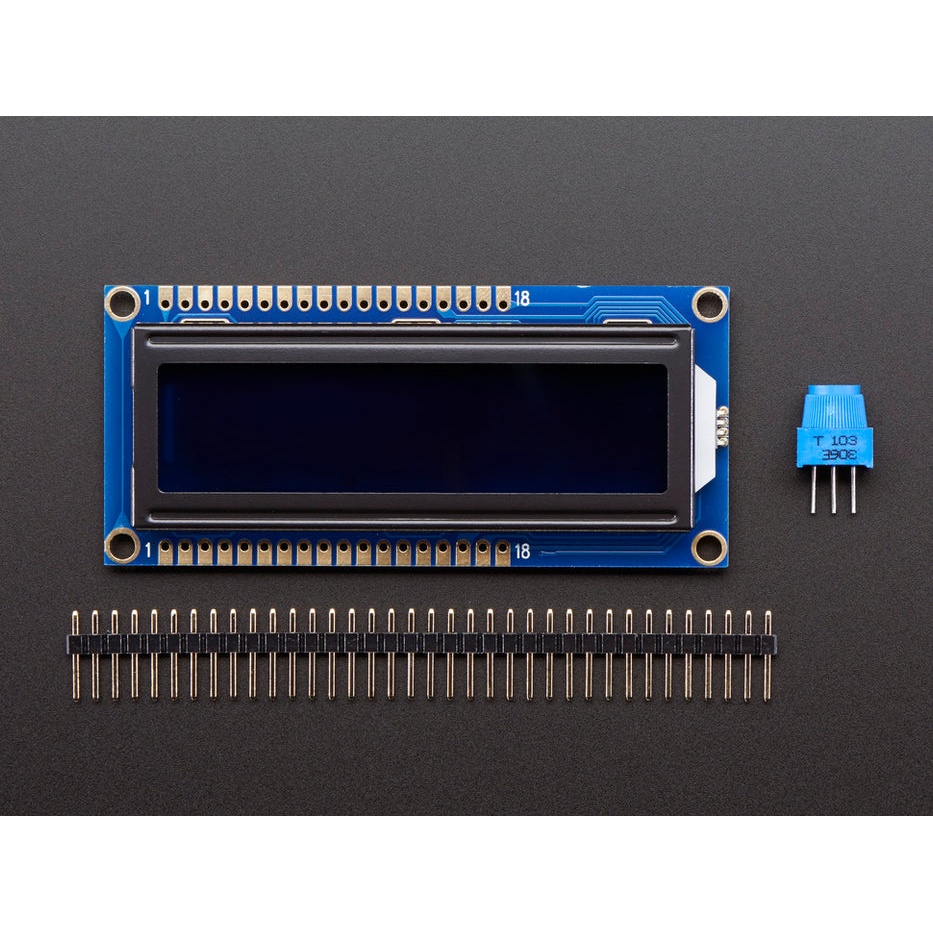

【セット内容】
・LCD本体 ×1
・ピンヘッダ ×1
・10 kΩ可変抵抗 ×1

【資料】
・データシート
・チュートリアル
・HD44780データシート
