POLOLU-5315
CT433-HSWF70MR TMR 電流センサコンパクトモジュール(-70～70A/3.3V)
マルツコード：
M3049-471
品質ランク：
M1

CT433-HSWF70MR TMR 電流センサコンパクトモジュール(-70～70A/3.3V)【POLOLU-5315】

の概要

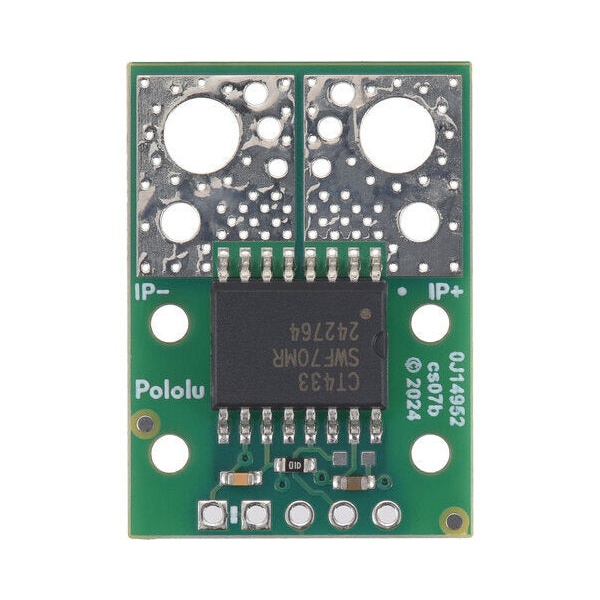

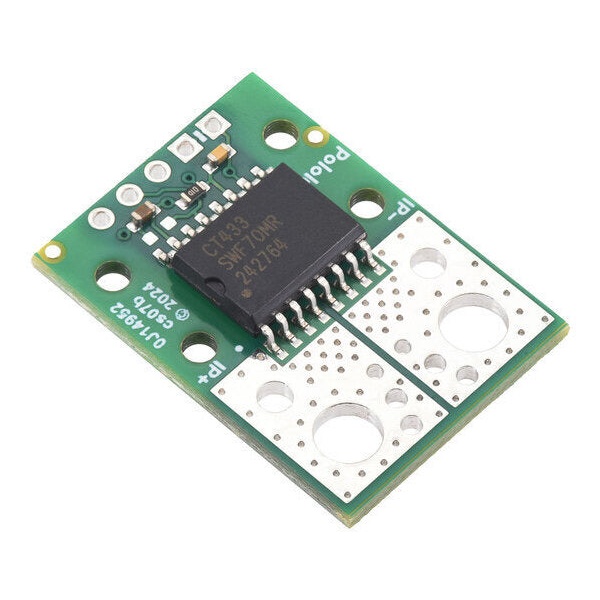

絶縁型電流センサCT433-HSWF70MRが搭載されたコンパクトなモジュールです。急峻に変化する過渡電圧(高dV/dt)用で、低ノイズ、帯域1 MHzで、電流経路抵抗は1 mΩです。

●特長

・Alegro社の特許XtremeSense TMR技術を採用した電流センサCT433-HSWF70MRを搭載し、高精度、高帯域幅で、絶縁型電力測定を可能にします。
・センサは電流経路上のどこにでも挿入可能で、電気的絶縁が必要な用途に適しています。
・センサ IC の電流経路抵抗は 1 mΩ で、PCBは4層構造の2オンス銅で作られているので、モジュール内での電力損失はごくわずかです。
・TMRセンサはコモンモードフィールドを除去するので、地磁気などの一様な外部磁界に対するセンサの向きは測定に大きな影響を与えません。
・高速dV/dt用により、スイッチング用途に使用可能。
・ACまたはDC電流に比例した高帯域幅1 MHz アナログ出力電圧。
・応答時間:300 ns(標準値)
・ノイズの多い電源でも出力が影響を受けにくい。
・電流が最大リニアセンシング範囲から110%超過した場合に過電流フォールトを出力可能(オプション)。
・動作温度:ー40 ～ ＋125℃。

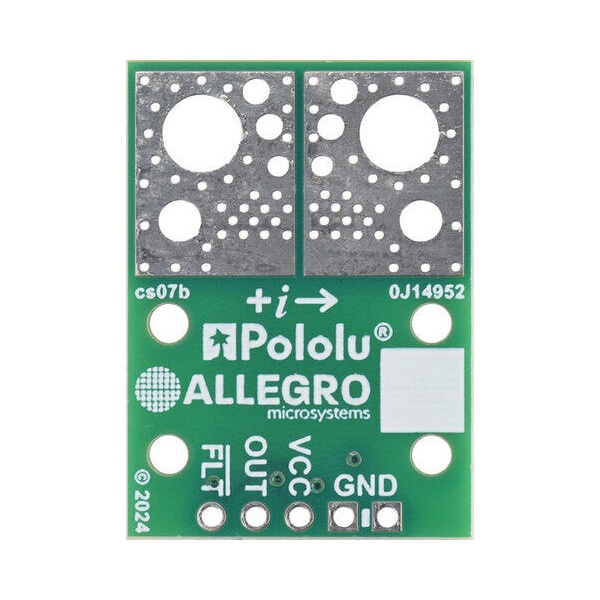

・コンパクトサイズ、2.54mmピッチ電源/グラウンド/出力ピン。

●仕様

電流センサAllegro CT433-HSWF70MR
測定電流範囲ー70 ～ 70 A(双方向)
測定電流感度14.3mV/A
ゼロ点1.65V
動作電圧3.3V (3.0 ～ 3.6 V)
消費電流6mA
備考4層PCB
寸法20.3×27.9 mm
重量2.3g

【注意】

・本製品は30V以下でお使いください。
・温度/電流の限界を超えるとセンサに永久的な損傷を与えます。必要に応じてセンサ温度を監視したり冷却方法を追加してください。
・定格内であっても、高電流を流す場合は、やけどする温度まで熱くなるので注意してください。
・2.54mm、3.5mm、 5mm間隔の入力端子も接続することができますが、端子の許容電流に御注意下さい。

【資料】
・寸法図
・CT433データシート
・Allegro 社製品ページ CT433 TMR Current Sensor
