POLOLU-5363
D45V1E1F5 降圧レギュレータ(～100mA/5V)
マルツコード：
M3049-473
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/19 21:03 現在）

提携先在庫数：5個(2025/06/19 09:00現在)

出荷予定日：
2025/6/26
数量
1個以上
￥840.00
(税込￥924.00)

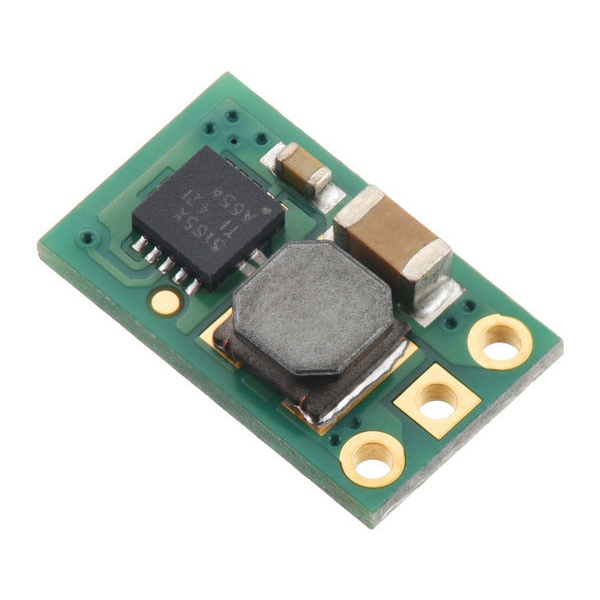

D45V1E1F5 降圧レギュレータ(～100mA/5V)【POLOLU-5363】

の概要

PololuのD45V1Exxxシリーズの降圧レギュレータは最大65 Vの入力電圧に対応しています。【本製品は5 Vで最大100 mAの供給が可能です】。リニアレギュレータや他のスイッチングレギュレータと比較して低電流で高い効率を実現しています。

※ D45V1Eには二つのシリーズとそれぞれ3種類の電圧が用意されているので、必要に応じて選択が可能です。

・D45V1E1xxシリーズ
　7.6×12.7 mmの小型レギュレータです。
　－D45V1E1F3(出力:3.3 V　入力:3.3～65 V)
　－D45V1E1F5(本製品)
　－D45V1E1F12(出力:12 V　入力:12～65 V)
・D45V1E2xxシリーズ
　D45V1E1xxよりもサイズが大きく、12.7 x 15.3 mmです。
　レギュレータ出力のオンオフが可能なENピンと電圧監視が可能なPGOODピンが追加されています。
　－D45V1E2F3(出力:3.3 V　入力:3.3～65 V)
　－D45V1E2F5(出力:5 V　入力:5～65 V)
　－D45V1E2F12(出力:12 V　入力:12～65 V)

●仕様

入力電圧DC 5～65 V
※ 最小入力電圧である5 Vはドロップアウト電圧を考慮する必要があります。
出力電圧5 V(精度4%)
最大出力電流100 mA
静止電流< 20 μA
短絡、過熱保護〇

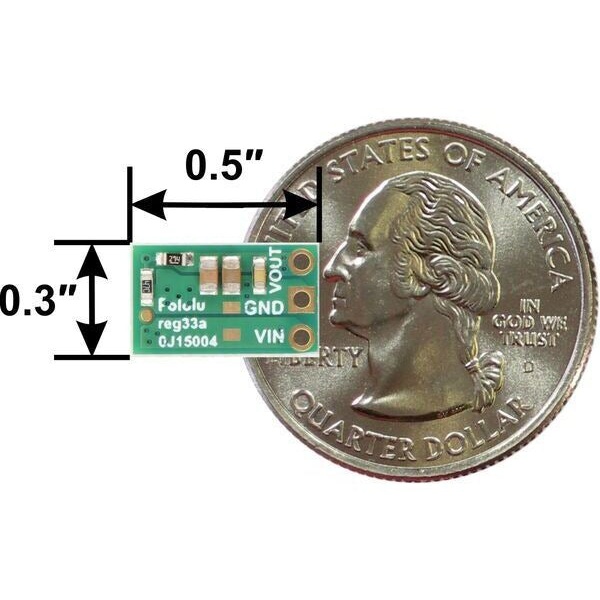

寸法7.6×12.7×4 mm
重量0.4 g
LC電圧スパイク入力が30 V付近の時に、入力最大電圧の65 Vに近づくスパイクが発生します。入力電圧が30 V以上または電源リード線や供給回路に高いインダクタンスがある場合は、なるべくレギュレータの近くで、VIN-GND間に33μF以上の電解コンデンサを付けることをお勧めします。

【資料】
・寸法図
