ADA-4978
MX互換スイッチ用 NeoKeyソケット基板(NeoPixel付き)
マルツコード：
M3049-492
品質ランク：
M1

MX互換スイッチ用 NeoKeyソケット基板(NeoPixel付き)【ADA-4978】

の概要

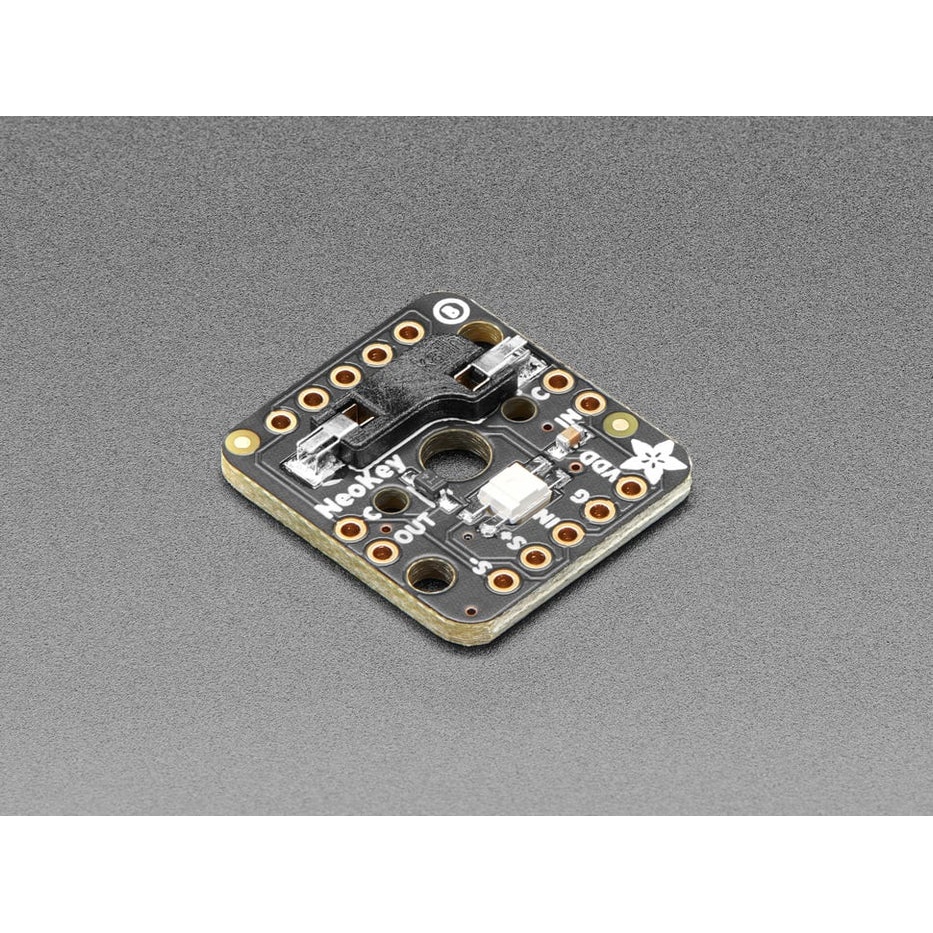

ハンダ付け不要でMX互換メカニカルスイッチを取り付けられるKailhソケット付き基板です。NeoPixel付きによりお好みの色で光らせられます。

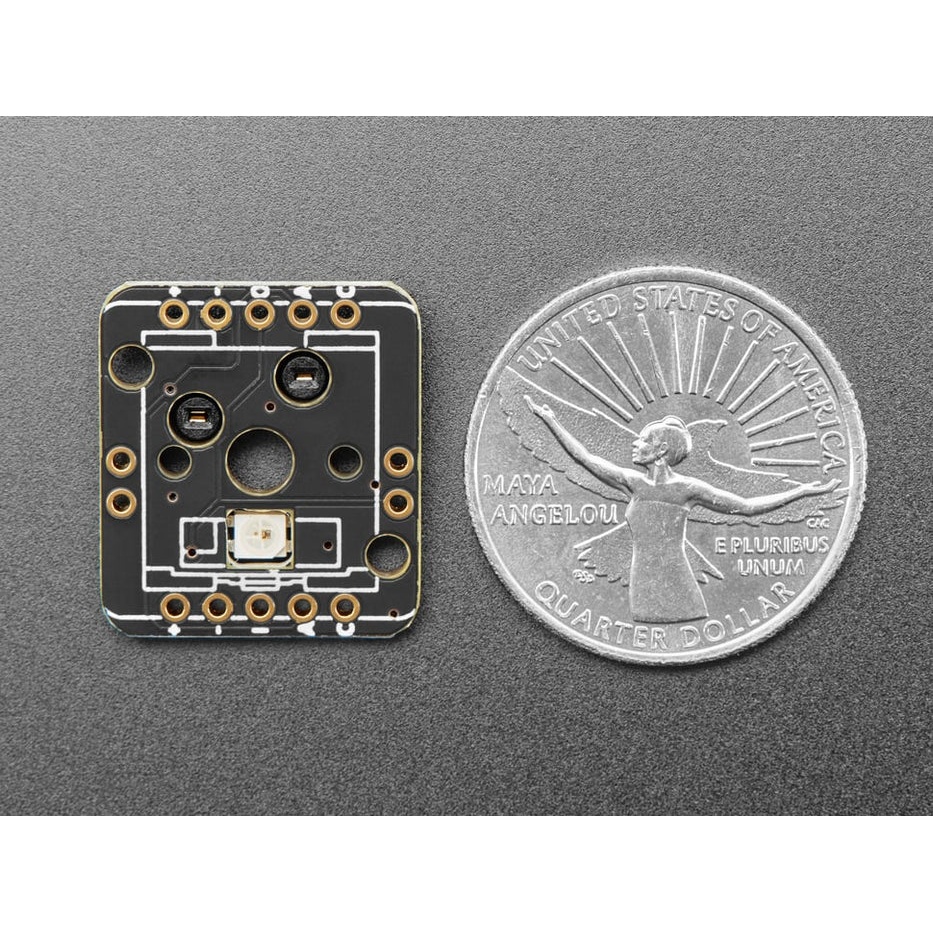

基板に開いた小穴の上にNeoPixel LEDが下向きに取り付けられており、穴を通して複数のスイッチを光らせます。LEDの入出力は引き出されているので、ボードを複数個つないで一本のストリップとして制御できます。

【ピンアウト】

・VDD (+):NeoPixel電源ピン(3 ～5 V DC)
・GND (-):NeoPixelグランドピン
・In (I)/Out (O):NeoPixel入出力ピン
・Anode (A) /Cathode (C):スイッチダイオードのアノード/カソード。プルアップ/プルダウン抵抗接続時は、次のようにマイコンと接続してください。

抵抗接続方法AnodeCathode
プルアップ時マイコングラウンド
プルダウン時ロジックレベル電源マイコン

基板両側には2.54mmピッチのグリッド上に5ピンコンタクトが上下2列あります。機械的強度のためには両側をハンダ付けしてください。2列のピンは、一方にNeopixel inが、他方にはNeopixel outが出ていること以外は同じです。ボードを横に並べて配線できるように、カソードピンとNeopixel in/outが左右にもう一組出ています。

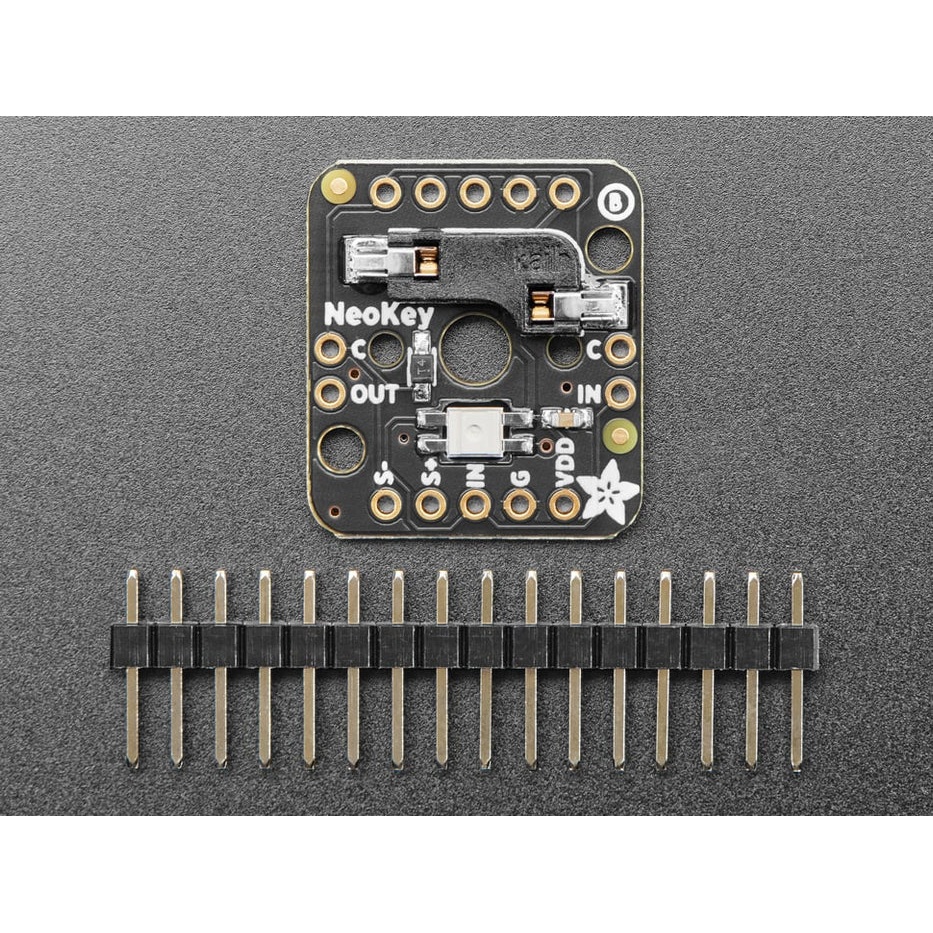

【セット内容】
・組立済みPCB ×1
・ピンヘッダ ×1

【注意】
・MX互換スイッチやキートップは別売りです。
・スイッチ固定にはホットグルーやエポキシ系などの接着剤を適量ご使用ください。
・スイッチと直列に信号ダイオード 1N4148が挿入されているので、キーマトリックスを作成可能です。

【資料】
・使用ガイド
・回路図
