M5STACK-U188
BLDCモーター搭載RollerCANユニット(STM32)
マルツコード：
M3049-528
品質ランク：
M1
自社在庫数：
4個
（ 2025/05/05 18:29 現在）

出荷予定日：
2025/5/7
数量
1個以上
￥8,299.00
(税込￥9,128.00)

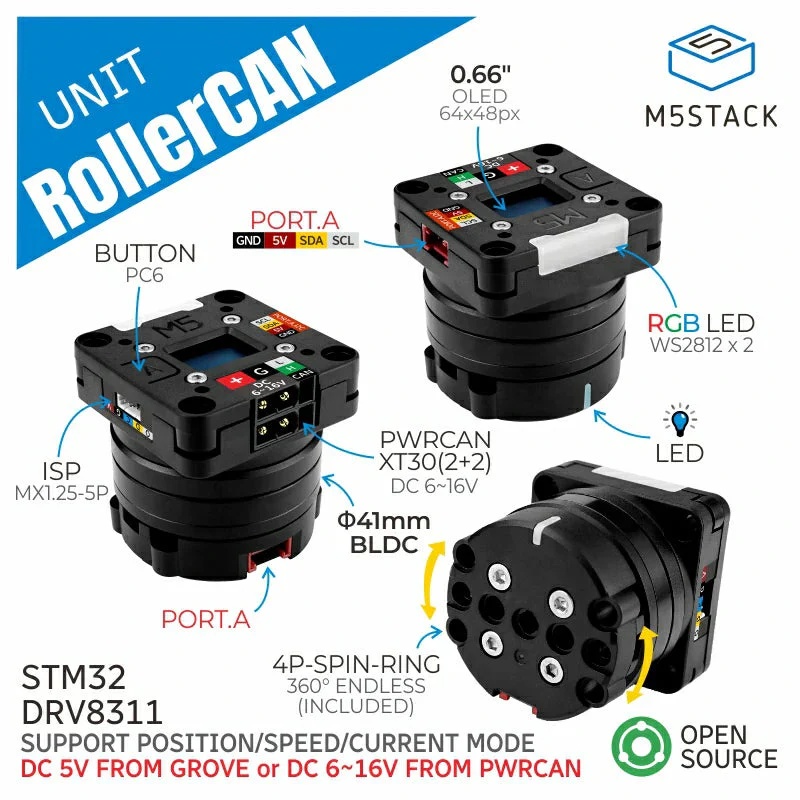

BLDCモーター搭載RollerCANユニット(STM32)【M5STACK-U188】

の概要

CANとI2CによるブラシレスDCモーターの制御キット


ブラシレスDCモーター(BLDC)を効率的に制御するために設計されたキットです。CANインターフェース経由でDC6V～16V、Groveインターフェース経由で5Vの電源入力に対応し、最適なパフォーマンスを確保するために電力係数を自動的に調整できます。
200KVのブラシレスモーターのD3504を使用し、FOCクローズドループドライブシステムを内蔵しており、強制冷却なしで最大連続相電流が0.5A、短時間電流が1Aの動作が可能です。ドライバのフィードバックに磁気エンコーダを使用し、電流/速度/位置制御をサポートして、正確なモーション制御を実行します。
車軸にはスリップリングを装備しているため、上部の本体と下部のベースを接続したままにすることができ、360°回転をサポートしながら追加モジュールを拡張でき、回転部分への電源供給とデータ転送を保証します。さらに、背面には、リアルタイムの状態を表示できる0.66インチOLEDディスプレイ、RGBインジケータ、ヒューマン-マシンインタラクション用の機能ボタンが搭載されています。また、上部と底部にはLEGO互換の取り付け穴とM3ネジ穴があります。

●特長

・ブラシレスDCモーター(BLDC)の制御が可能
・CANとI2Cによる通信制御が可能
・OLEDディスプレイを内蔵
・RGBインジケータライトを内蔵
・FOCクローズドループドライブシステムを内蔵
・スリップリングを装備

●仕様

MCUSTM32G431CBU6(Arm Cortex-M4、170MHz)
128KBフラッシュメモリ、32KB SRAM
モータータイプD3504(200KVブラシレスモーター)：直径41mm
ドライバチップDRV8311HRRWR
角度センサTLI5012BE1000
通信インターフェースCAN(XT30) ×2、I2C(0x64)
ディスプレイ0.66インチOLEDディスプレイ、解像度：64× 48、SPI通信
RGB LEDWS2812-2020 ×2
モーター電源CAN(XT30)：6～16V電源
Groveポート：DC5V電源
スリップリングGroveポート(回転コネクタ)：DC5V電源
負荷時の性能負荷：50g、モータ回転数：2100rpm、電流：DC16V/225mA
負荷：200g、モーター回転数：1400rpm、電流：DC16V/601mA
負荷：500g、モーター回転数：560rpm、電流：DC16V/918mA(最大負荷)
無負荷：DC16V/78mA
待機時電流Groveポート：DC5V電源：70mA
CAN(XT30)：DC16V電源：32mA
出力トルクGroveポートDC5V電源：0.021 N.m/0.2 kgf.cm@350mA
CAN(XT30)16 V電源： 0.065 N.m/0.66 kgf.cm@927mA
ノイズレベル48dB
スリップリング出力DC5V/300mA
使用温度0～＋40℃
製品サイズ40×40×40mm
重量84.4g

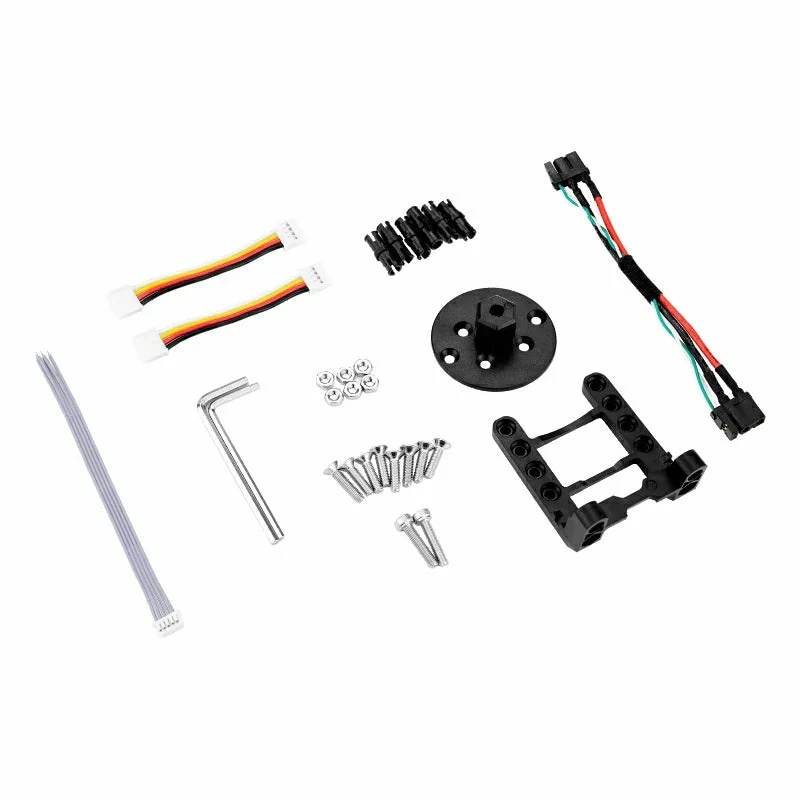

【セット内容】
・RollerCAN ユニット ×1
・PwrCANケーブル(10cm) ×1
・HY2.0-4P Groveケーブル(5cm) ×2
・フリクションピン ×6
・フランジ ×1
・ブラケット ×1
・六角スパナ(2.5mm) ×1
・六角スパナ(2mm) ×1
・M3ナット ×6
・六角穴付きボルト M3×14mm ×2
・六角穴付き皿ボルト M3×14mm ×4
・六角穴付き皿ボルト M3×12mm ×4
・5P デバッグ用ケーブル(1.25mmピッチ、長さ100mm)×1


【資料】
・ドキュメント
