PICOSCOPE-9404-05

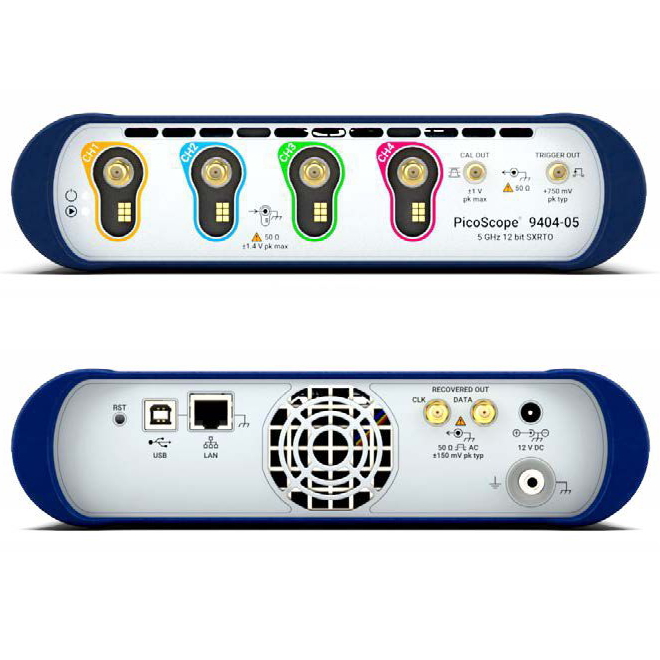

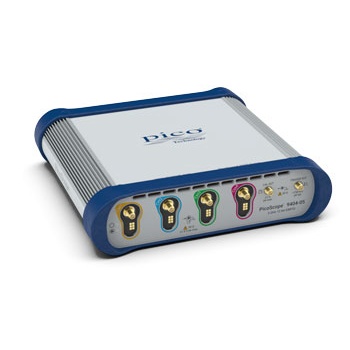

PicoScope 9404-05 4チャンネルオシロスコープ
マルツコード：
M3050-003
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/13 02:02 現在）

納期：
20営業日程度
数量
1個以上
￥2,425,000.00
(税込￥2,667,500.00)

PicoScope 9404-05 4チャンネルオシロスコープ【PICOSCOPE-9404-05】

の概要

SXRTOサンプラー拡張リアルタイムオシロスコープ

●特長

・4チャンネル、帯域幅5GHz、移行時間70ps
・ランダムサンプリング1TS/s(解像度1ps)
・12-bit 500MS/s ADC、±800mVフルスケール入力範囲
・28psまで、最大16Gb/sのパルス、アイ、マスクテスト
・直感的で構成可能なWindowsユーザーインターフェース(タッチパネル対応)
・測定結果、ズーム、データマスク、ヒストグラムなどの包括的な内蔵機能
・デジタルゲインによる範囲10mV/div～250mV/div
・最大250kSのトレース長、チャンネル間で共有

●仕様

入力チャンネル数4
アナログ帯域幅(－3dB)全帯域幅：DC～5GHz
中間帯域幅：DC～450MHz
狭帯域幅：DC～100MHz
スケール係数(感度)10mV/div～250mV/div
DCゲイン精度フルスケールの±2%(代表値±1.5%)
オフセット精度オフセット設定の±2mV ±2%(代表値±1mV ±1%)
入力インピーダンス(50 ±1.5)Ω(50 ±1)Ω(代表値)
タイムベースクロック精度頻度：500MHz
全般的な周波数安定性(動作温度範囲)±15ppm
差分時間測定精度±(15ppm×読み取り値＋0.1%×スクリーン幅 ＋5ps)
出力DCレベル精度出力DCレベルの±1mV ±0.5%
出力インピーダンス50Ω(公称)
PC接続USB 2.0(高速)、USB 3.0にも対応、Ethernet LAN
温度範囲操作：＋5℃～＋40℃(通常稼働時)、＋15℃～＋25℃(記載の精度)
保管：－20℃～＋50℃
湿度範囲操作：＋25℃で最大85%(相対湿度、結露なきこと)
保管：最大95%(相対湿度、結露なきこと)
寸法(幅×高さ×奥行き)245×60×232mm
総重量1.4kg

メーカー商品ページ(英語)
