TA042

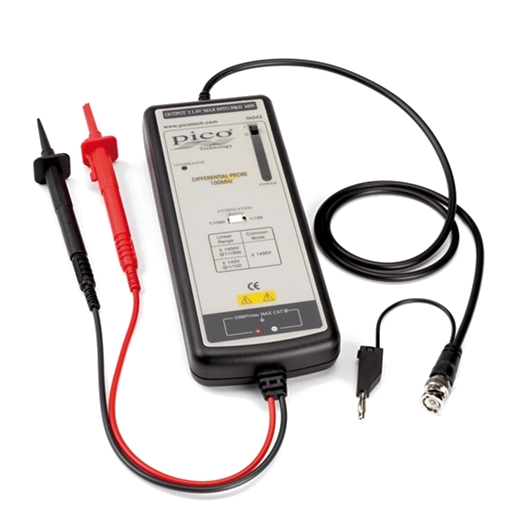

差動プローブ TA042(1400V/100MHz)
マルツコード：
M3050-006
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/05 07:09 現在）

納期：
20営業日程度
数量
1個以上
￥103,800.00
(税込￥114,180.00)

差動プローブ TA042(1400V/100MHz)【TA042】

の概要

最大±1400V/100MHz対応のアクティブ差動プローブ

標準のシングルエンド入力オシロスコープの機能を拡張し、高電圧差動測定を安全かつ正確に実行できるようにします。
電源回路アプリケーションでの安全な測定や、シリアル通信バスで見られる低速バランス差動信号の取得などにお使いいただけます。

●特長

・最大100MHzの信号速度
・付属の4本のAA電池、または標準で付属のTA531USB-DCジャック電源リード線で駆動

●仕様

帯域幅DC～100MHz(－3dB)
減衰100：1/1000：1
立ち上がり時間3.5ナノ秒
正確さ±2%
入力インピーダンス4MΩ≒7pF 各側を接地
最大差動電圧入力(100：1)± 140V(DC＋ピークAC)または140V RMS
最大差動電圧入力(1000：1)±1400V(DC＋ピークAC)または1000V RMS
共通モード範囲±1400V(DC＋ピークAC)または1000V RMS
(100：1および1000：1)
絶対最大電圧
(差動またはコモンモード)		±1400V(DC＋ピークAC)または1000V RMS CAT III(1/100および1/1000)
スイング±1.4V(1MΩ)
オフセット(標準)＜±5mV
ノイズ(標準)0.9mV RMS
ソースインピーダンス(標準)50Ω
CMRR(標準)80dB＠60Hz；50dB＠1MHz
周囲動作温度－10～＋40℃
保管周囲温度 －30～＋70℃
電力要件単三電池4本または5V USB－DC電源ケーブル(TA531)
入力リードの長さ30cm
BNCリードの長さ90cm
重さ500g
寸法(長さ×幅×高さ)207mm×83mm×38mm

在庫状況：営業所に在庫はございません。
