M-N22S1J
J形パドルロッカスイッチ(Mシリーズ)
マルツコード：
M3050-503
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 21:43 現在）

提携先在庫数：58個(2025/05/01 07:13現在)

出荷予定日：
2025/5/12
数量
1個以上
￥626.00
(税込￥688.00)

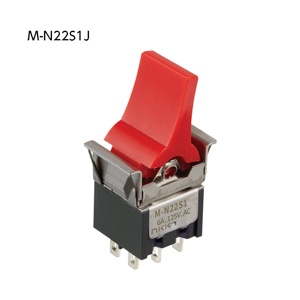

J形パドルロッカスイッチ(Mシリーズ)【M-N22S1J】

の概要

●特長

・J形パドルロッカスイッチ(Mシリーズ)
・はんだ端子形(銀接点):2極双投
・豊富な操作部デザイン
・UL 94V-0のケース
・特殊銀合金の接点:高い接触安定性、長寿命
・フラックス等の浸入、端子ガタの発生を防止
・内部機構:シーソー方式
・付属品のベゼル使用で優れたデザイン性
・豊富な取付形態:ねじ取付け/スナップイン/ 基板取付形
・絶縁性の向上
・使用温度範囲:-30～85℃
・EU-RoHS指令対応 形名:M-N22S1J

●仕様

形名M-N22S1J
カテゴリロッカ
シリーズM
サブカテゴリ非照光式　スイッチ
接点仕様銀
詳細表示用電流容量16A 125V AC
詳細表示用電流容量23A 250V AC
詳細表示用電流容量34A 30V DC
使用温度範囲（℃）-30/+85
極数2極
機能1ON-ON
操作部形状別売
端子部形状はんだ端子
パネル取付方法スナップイン
パネル取付穴寸法目安（単位：mm）15.9×12.5
取付可能パネル厚目安（単位：mm）3.2Max.
環境性能RoHS
