PIMORONI-PIM749
Tiny FX用PIRスティック
マルツコード：
M3055-462
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 20:15 現在）

提携先在庫数：10個(2025/05/01 09:00現在)

納期：
4営業日程度
数量
1個以上
￥1,580.00
(税込￥1,738.00)

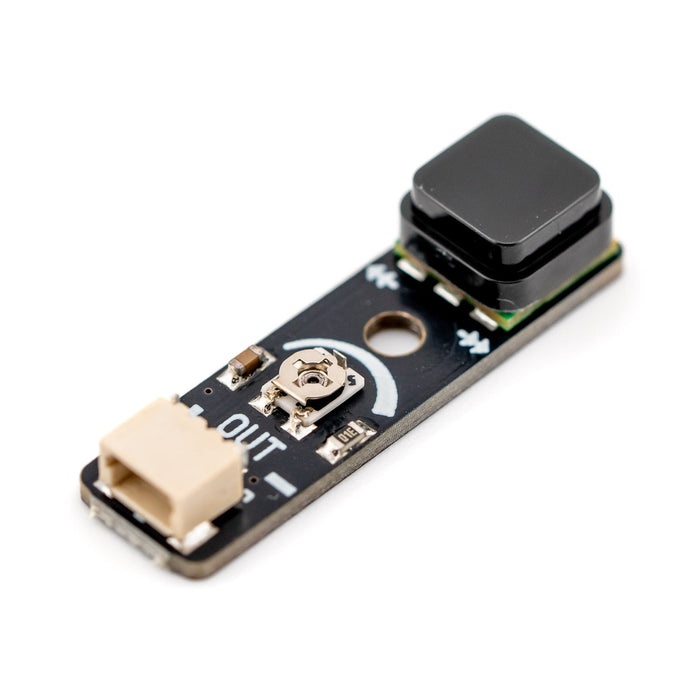

Tiny FX用PIRスティック【PIMORONI-PIM749】

の概要

LED エフェクトコントロール基板のTinyFX用で、動きが検出された時にエフェクトを始動させるPIR(passive infrared)センサです。

人間や他の生物は、赤外線放射の形で熱を発しています。このセンサは赤外線放射の変化を利用して目前の動きを検出し、マイクロコントローラで読み取れるシンプルなデジタル信号を送信します。

本製品は、Tiny FXで、モーションにより効果をトリガーするように設計され、Tiny FXの3ピンコネクタに直接挿入できるケーブルが付属しています。他のマイクロコントローラで使用する場合には、JST-SH -デュポン変換ケーブルが必要です。

●特長

・Senba S18-L262B-2 デジタル焦電効果赤外線センサ搭載
・感度調整用ポテンショメータ搭載(時計方向で感度増加、反時計方向で感度減少)
・3 ピンJST-SH ケーブル(長さ約150 mm)付属

●仕様

入力電圧 2.2V～3.7V
電流 14μA(最大)
ロジック出力 3.3 V / 0V
遅延時間 0秒
ロック時間 2秒
視野 80 × H、55 × V (スティックを垂直に向けた場合)
検出範囲 3m～5m

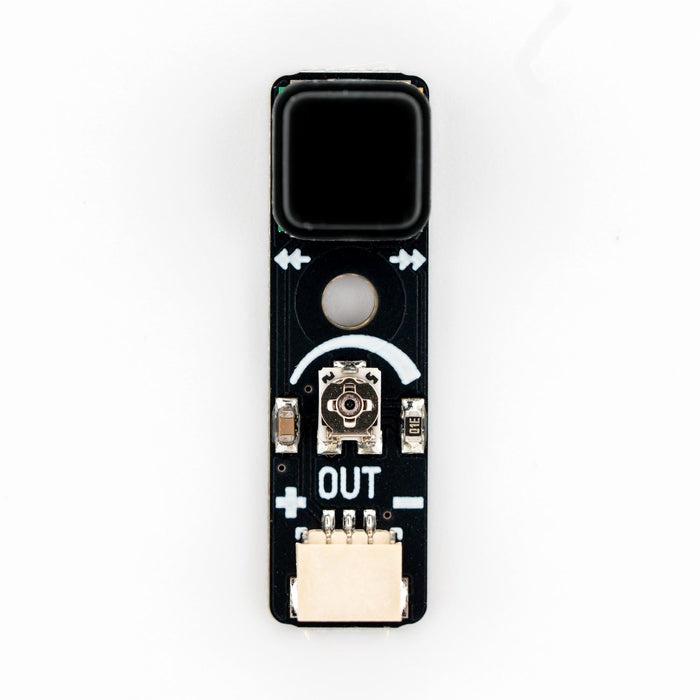

【ピン配置図】
+：電源入力(最大3.7 V)
OUT：データ
-：グラウンド

【注意】
・逆極性保護回路はありません。配線時には極性をダブルチェックしてください。極性を誤ると短時間で発熱します。
・センサには検出しやすい方向があります。一般的な室内では、水平方向に通過する動きを検出できるように、スティックを垂直に向けてください。

【資料】
・回路図
・Tiny FX商品ページ
