WAVESHARE-28161
RP2040搭載 1.69インチ角丸形タッチスクリーン液晶モジュール
マルツコード：
M3055-472
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/07 13:52 現在）

提携先在庫数：24個(2025/05/07 09:00現在)

納期：
4営業日程度
数量
1個以上
￥3,836.00
(税込￥4,219.00)

RP2040搭載 1.69インチ角丸形タッチスクリーン液晶モジュール【WAVESHARE-28161】

の概要

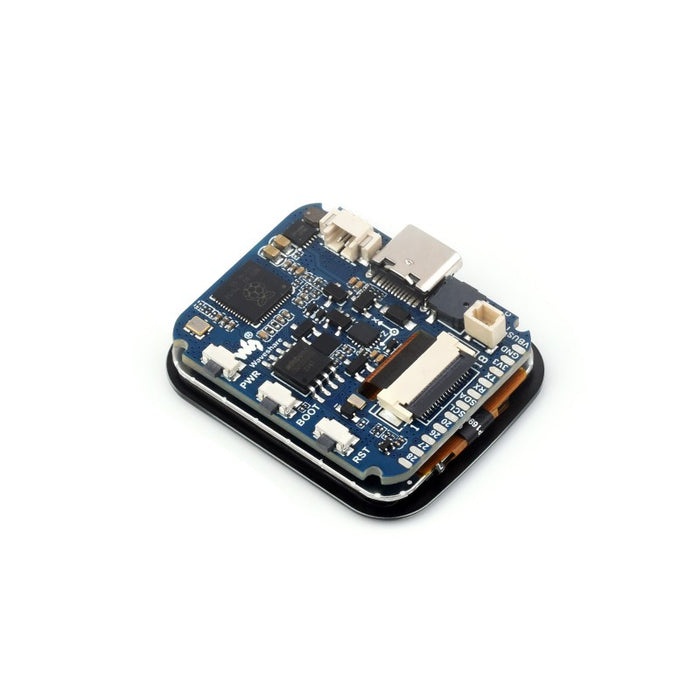

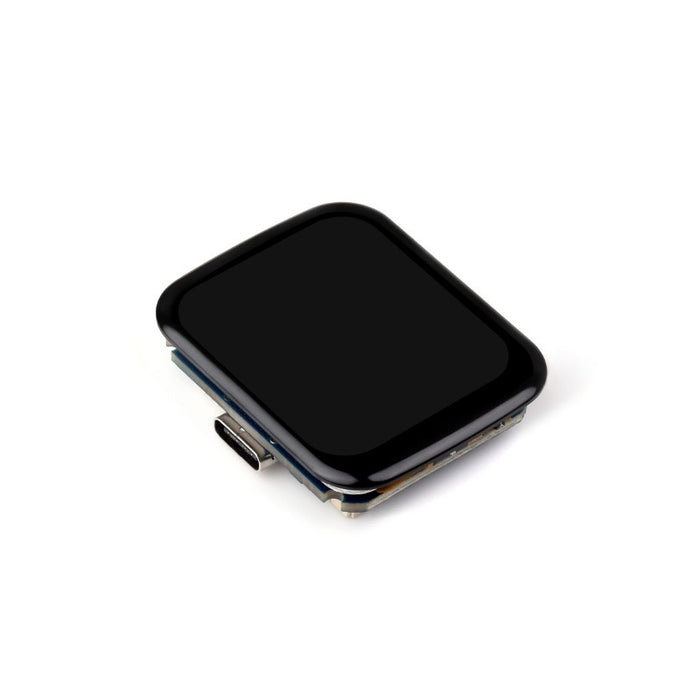

1.69型のタッチスクリーン搭載角丸形IPS液晶ディスプレイを実装したRP2040マイコンボードです。リチウムイオン電池充放電マネージャ、6軸センサ(3軸加速度＋3軸角速度)、RTCなども搭載しているので、迅速に開発できます。

●特長

・RP2040マイクロコントローラ搭載
　・デュアルコアArm Cortex M0+ プロセッサ(最大クロック133 MHz)
　・SRAM 264 KB、フラッシュメモリ2 MB
・USB Type-Cコネクタ採用
　・USB 1.1 ホスト及びデバイスクラスをサポート
　・USBマスストレージクラスを使ったドラッグ＆ドロップによる簡単プログラミング
・リチウムイオン電池充放電端子を用意、モバイルデバイスでの使用に適しています
・RTC(リアルタイムクロック)チップを装備。電池端子もあり計時・スケジューリングに便利です
・6軸センサ(3軸加速度＋3軸角速度)、ブザー、温度センサーを装備

●仕様

RP2040部
マイクロコントローラRP2040
搭載フラッシュメモリ16MB NORフラッシュ
ユーザ利用可能GPIOピン8(I2C、UART等含む)
ユーザ利用可能電源ピン3(3V3、GND、VBUS)
液晶ディスプレイ部

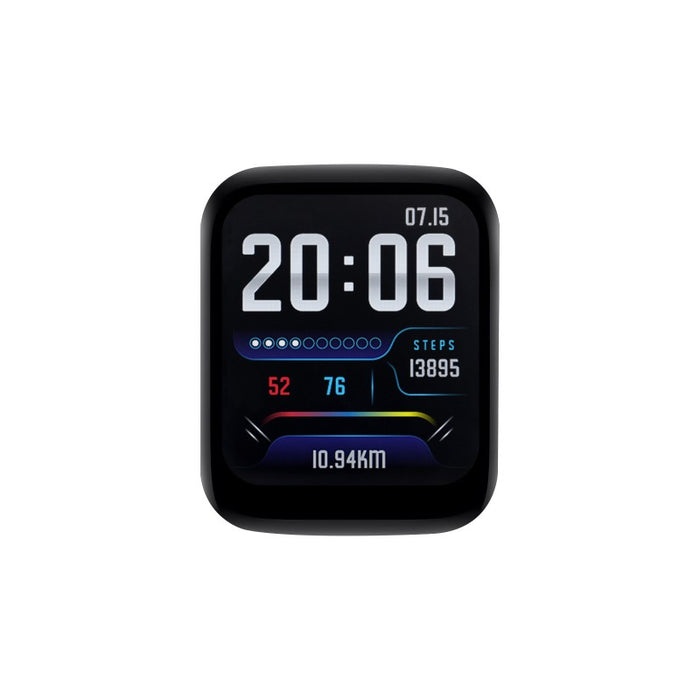

液晶パネル1.69型 IPS方式(角丸型)
解像度280(長辺方向)×240(短辺方向)px
ドットピッチ0.11655mm×0.11655mm
制御ICST7789V2(SPI接続)
タッチスクリーン部
パネル方式静電容量式
制御ICCST816T(I2C接続)
IMU部
センサーQMI8658
加速度測定レンジ±2g、±4 g、±8 g、±16 g
加速度測定分解能16ビット
ジャイロ測定レンジ±16、±32、±64、±128、±256、±512、±1024、±2048°/sec
ジャイロ測定分解能16ビット
RTC部
RTCチップPCF85063(I2C接続)
電池端子リチウム二次電池専用2ピンJSTコネクタ…Raspberry Pi 5用 RTC電池パックと同じタイプ
その他
搭載 圧電ブザー
ブート(BOOT)ボタン
リセット(RST)ボタン
電源(PWR)ボタン
外形寸法41.13mm×33.13mm
リチウムイオン電池充放電マネージャ部
制御ICETA6096
充電/放電ヘッダー2ピン MXタイプコネクタ

【資料】
・ドキュメント
