WAVESHARE-29063
Waveshare 2.0型静電容量式タッチスクリーンディスプレイ(240×320/SPI/I2C接続)
マルツコード：
M3055-479
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/06 03:17 現在）

提携先在庫数：4個(2025/05/02 09:00現在)

納期：
4営業日程度
数量
1個以上
￥2,313.00
(税込￥2,544.00)

Waveshare 2.0型静電容量式タッチスクリーンディスプレイ(240×320/SPI/I2C接続)【WAVESHARE-29063】

の概要

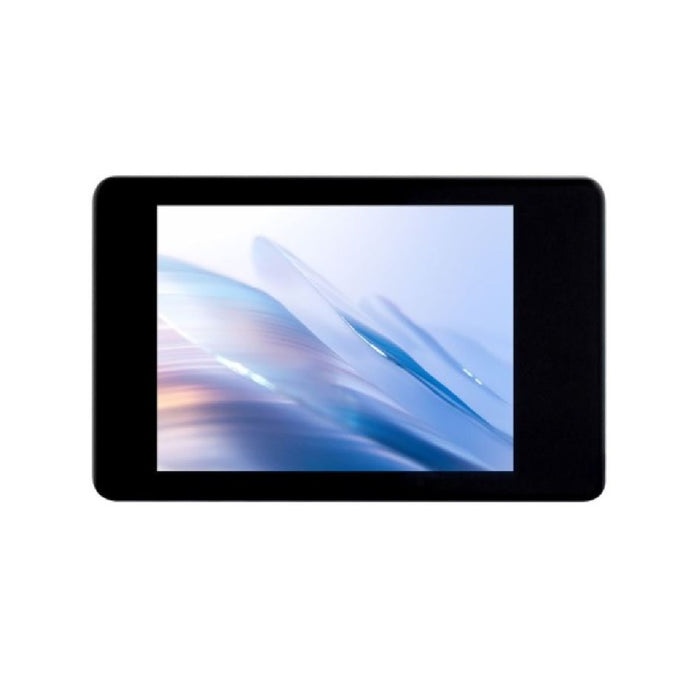

マイコンで使い易いSPI(タッチパネルはI2C)接続の3.5型タッチスクリーン液晶です。2.0型(対角寸法51 mm)のIPS液晶パネルに240×320の解像度で表示できます。またI2C接続の静電容量式タッチパネルも備えています。

Raspberry Pi、Pico、ESP32、Arduino用にサンプルドキュメントが用意されています。

●特長

・液晶ディスプレイ部
　・2.0型(対角寸法51 mm)IPS液晶
　　・240×320ピクセルの解像度
　　・26万2千色表示
　・ST7789T3をディスプレイコントローラとして採用
　・4線SPIにて接続
・タッチパネル部
　・1点タッチパネル
　・CST816Dをタッチパネルコントローラとして採用
　・I2Cにて接続

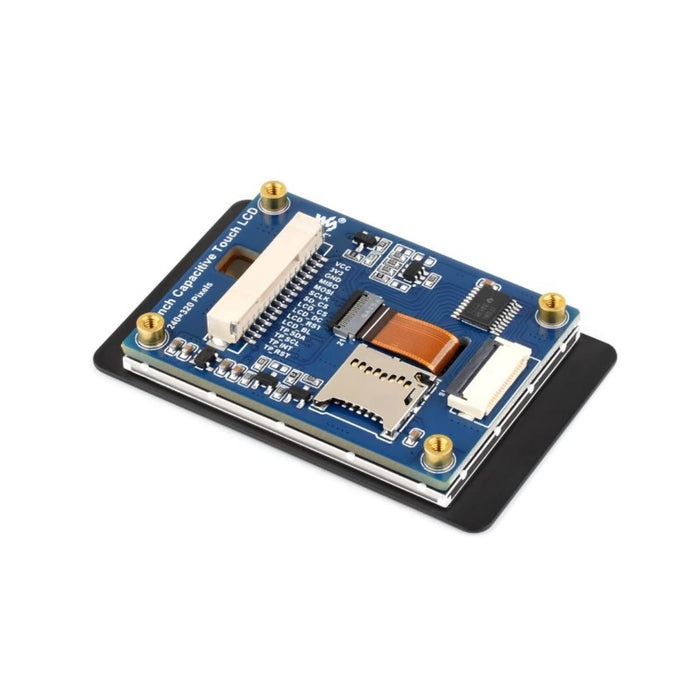

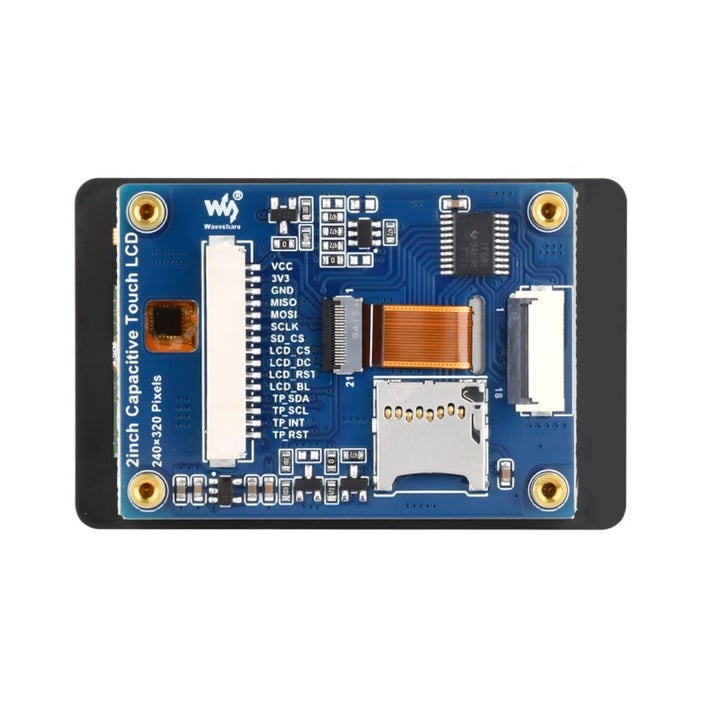

・既存マイコンとの親和性
　・SPI・I2Cのレベルシフターが搭載され、マイコンのI/O電圧が5Vでも直結できます
　・3.3 Vレギュレータが搭載され、5V電源でも動作します
　・TFカード(SDカード)スロットが搭載され、画像やフォント等を格納できます
・スペーサ ×4で裏面から固定可能

●仕様

ディスプレイ有効表示寸法30.6mm × 40.8mm(画素間隔：0.1275 mm)
電源電圧3.3V / 5V
外形寸法37.1mm × 58.8 mm

【内容物】
・2.0型静電容量式タッチスクリーンディスプレイ(240×320、SPI・I2C接続) ×1
・GH1.25 15Pケーブル ×1

【資料】
・Wiki
　・Raspberry Pi 4接続例
　・Raspberry Pi Pico接続例
　・ESP32S3接続例
・ST7789T3データシート
・CST816Dデータシート
