M5STACK-U192
M5Stack用Byteボタンユニット
マルツコード：
M3055-738
品質ランク：
M1
自社在庫数：
2個
（ 2025/05/25 20:50 現在）

出荷予定日：
2025/5/26
数量
1個以上
￥1,329.00
(税込￥1,461.00)

M5Stack用Byteボタンユニット【M5STACK-U192】

の概要

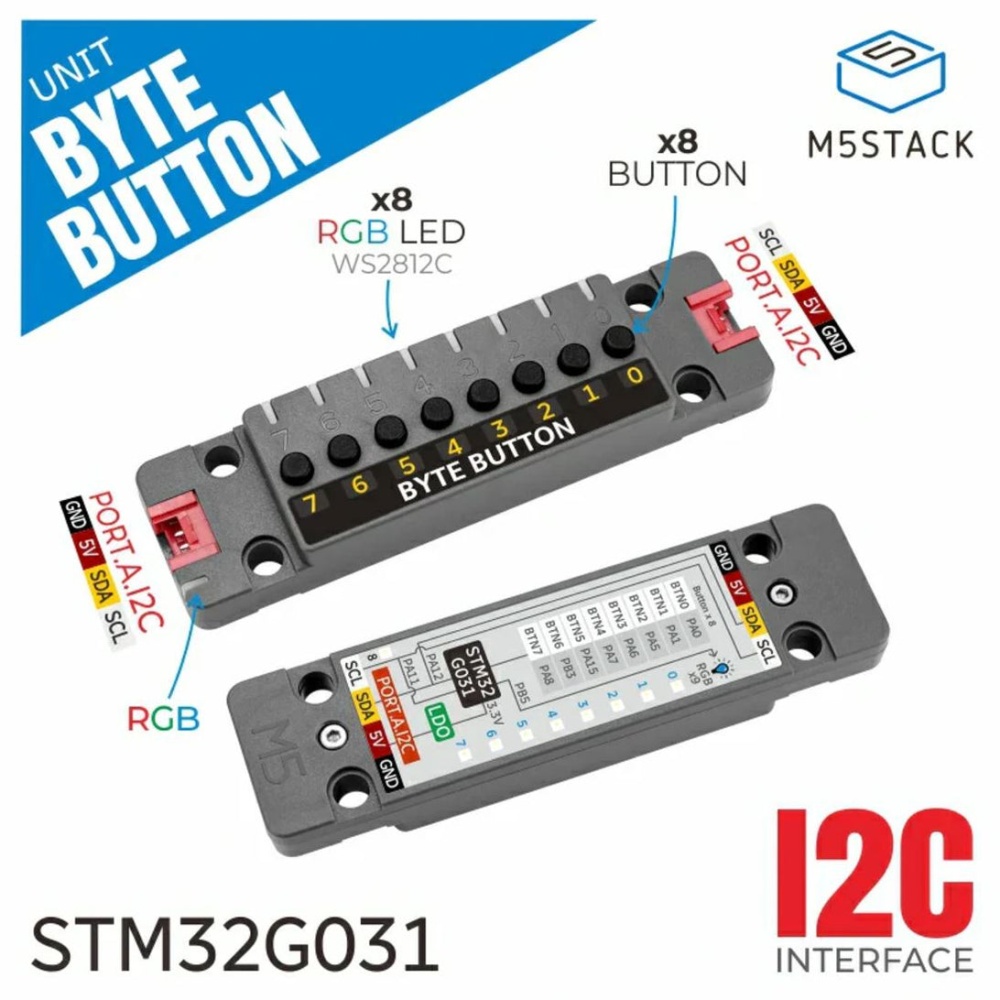

8個のボタンと9個のRGB LEDを搭載したスイッチ入力ユニット


8個のボタン入力と9個のRGB LED(WS2812C)を備えたスイッチ入力ユニットです。制御用にSTM32G031マイクロコントローラを搭載し、I2C通信をサポートしています。Grove互換コネクタが上下に2個搭載されていてカスケード接続ができるため、ボタンの数をさらに増やすことができ、複雑なシステムにも対応します。
M5Stackコアに接続することで、入力されたボタンを検出してI2Cで送信したり、RGB LEDを自由な色で点灯させることが可能なので、スマートホームのコントローラや教育用プラットフォーム、インタラクティブな展示などにも使用できます。
本体には4つのLEGO互換穴があり、20cmのGrove互換ケーブルが1本付属しています。

●特長

・8個の押しボタンスイッチ
・9個のRGB LEDを搭載し、好みの色で点灯可能
　※8個は各スイッチの上に、1個はPort A(I2C)コネクタ傍に配置
・STM32マイコン(STM32G031G8U6)を搭載
・I2Cインターフェース
　※複数のユニットを数珠つなぎする場合はI2Cアドレスが重複しないように設定
・4個のLEGO互換穴

●仕様

コントローラSTM32G031G8U6(32ビットArm Cortex-M0+、64 MHz)
ホストマイコンとのインターフェースPort A(I2C)
I2Cアドレス：0×47(変更可能)

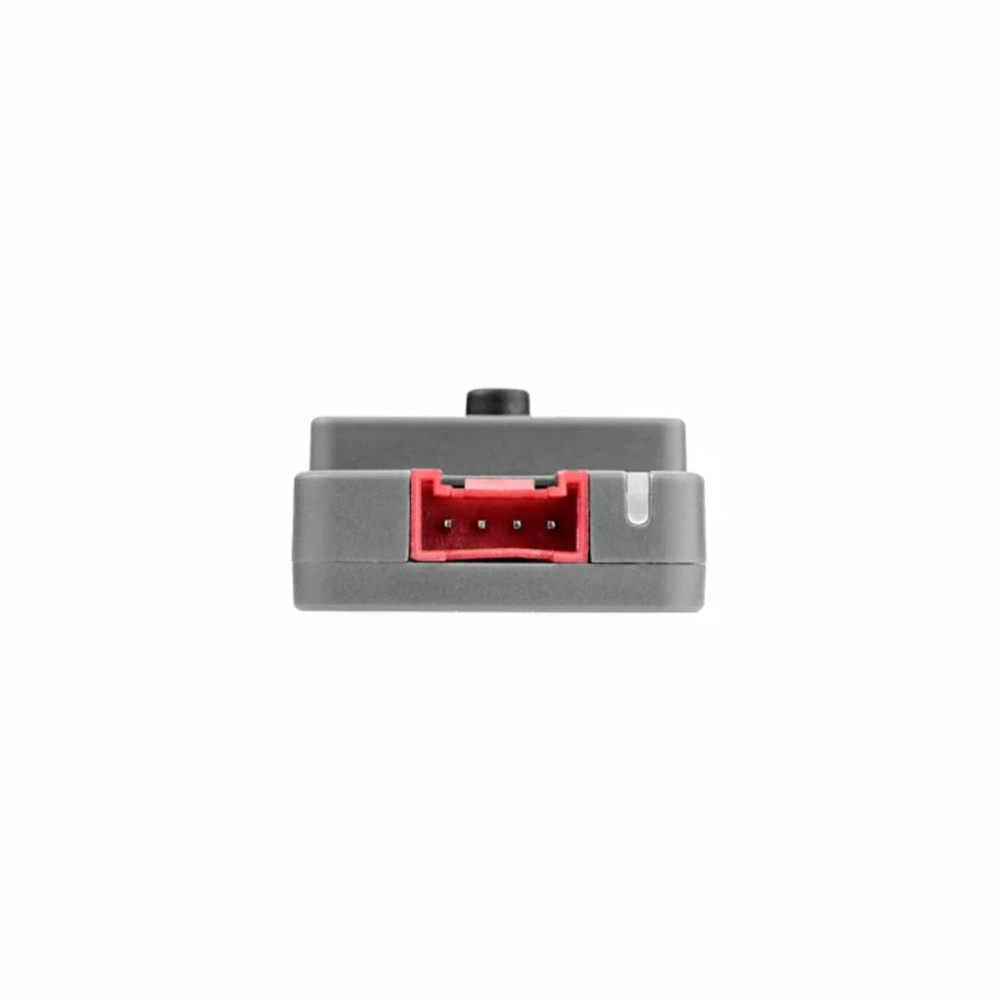

I2Cコネクタ：Port Aコネクタ ×2
スイッチ押しボタンスイッチ ×8
LEDRGB LED(WS2812C-2020) ×9
電源電圧DC5V
スタンバイ時消費電流8.94mA
外形寸法88×24×12mm

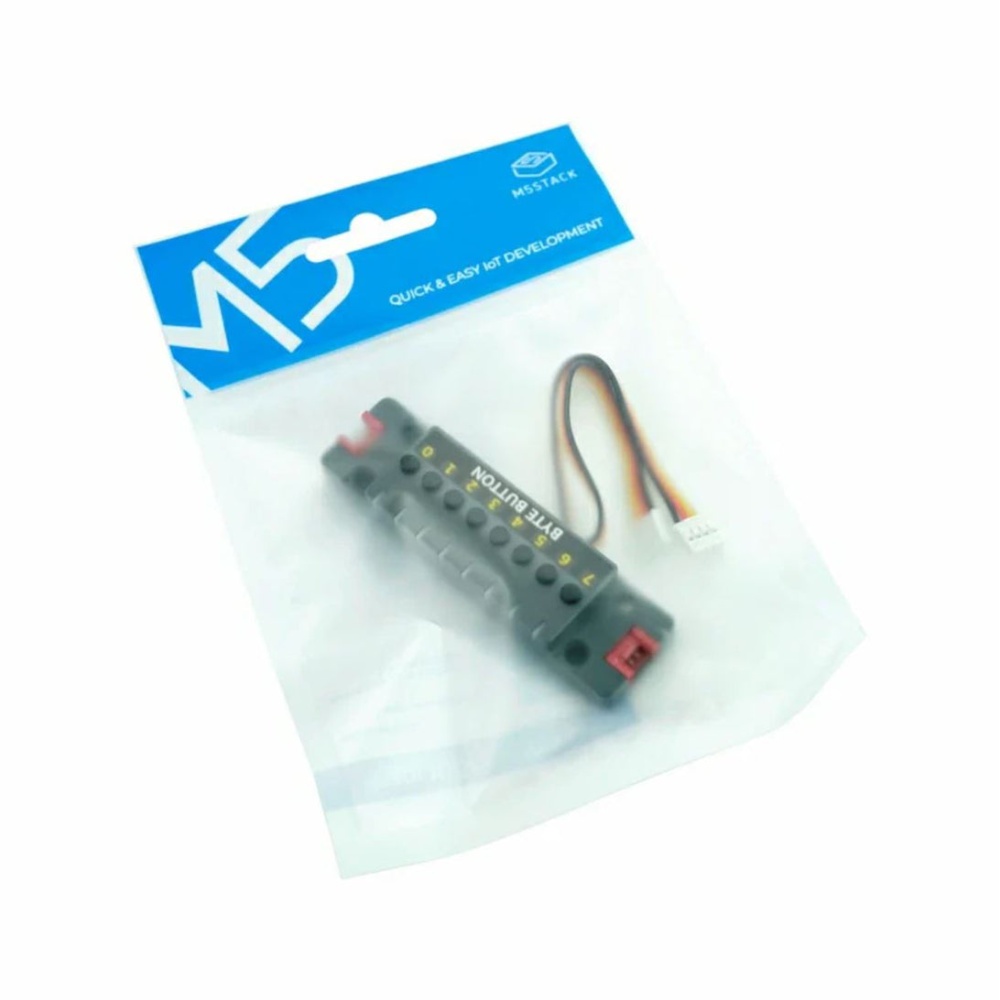

【セット内容】
・M5Stack用Byteボタン ユニット×1
・HY2.0-4Pケーブル×1

・ドキュメント

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

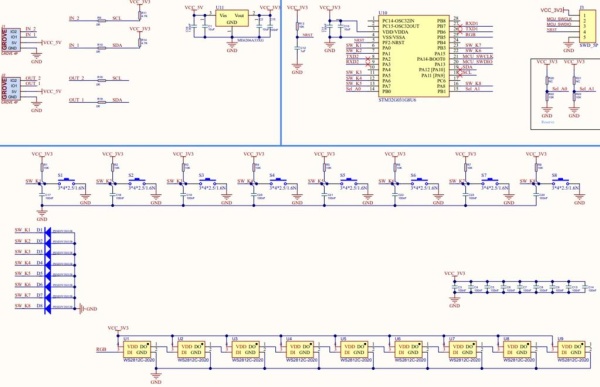

3055738 0000000201978980 AB-075 M5STACK-U192 回路図
