HT-5500

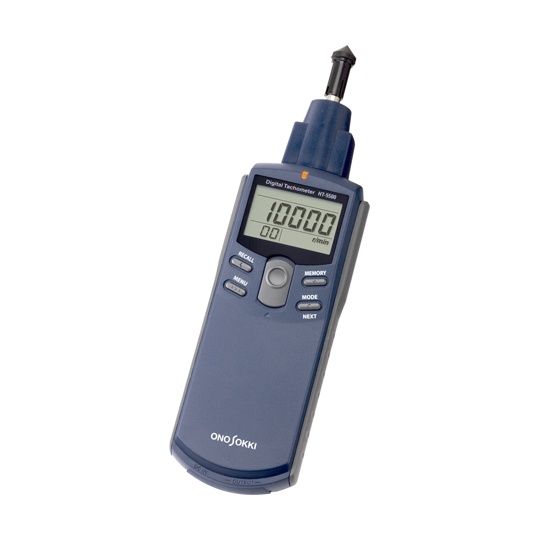

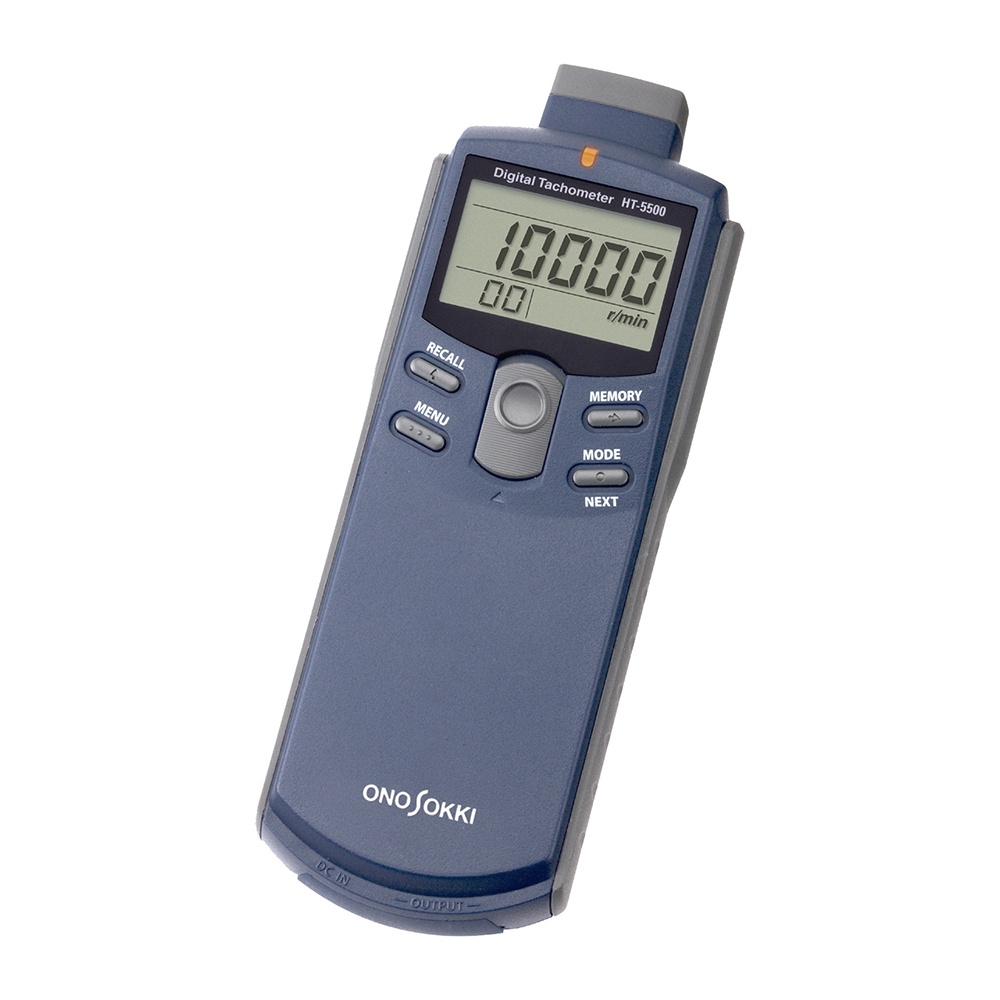

接触・非接触両用式 ディジタルハンディタコメータ HT-5500
マルツコード：
M3060-271
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/25 02:48 現在）

納期：
お問合せ下さい
数量
1個以上
￥60,390.00
(税込￥66,429.00)

接触・非接触両用式 ディジタルハンディタコメータ HT-5500【HT-5500】

の概要

●回転速度測定範囲6.0～99999r/min - 低速回転から高速回転までをカバーするワイドレンジ
●接触・非接触どちらでも測定できる両用タイプ
●メモリー機能によりMax20データを保存
●非接触式でも回転体の直径を設定するだけで、周速度測定が可能(接触式は周速リングを装着で可)
●積算回転数のカウントが可能(接触式では1回転1カウント・非接触式では1反射マーク1カウントで99999までカウント)
●アナログ出力・パルス出力を標準装備
●AC電源にて使用可能(ACアダプタPB-7090使用時)
●回転速度・周期・周速度の最大値・最小値のホールド機能
●検出方式：可視光光電反射方式、接触方式(接触アダプタHT-0502装着時)
●測定単位
●▼回転速度：r/min、r/s
●▼周速度：m/min
●▼積算カウント：COUNT
●▼周期：ms
●測定範囲(非接触方式、接触方式)
●▼r/min(Loレンジ)：6.0～600.0、6.0～600.0
●▼r/min(Hiレンジ)：6～99999、6～20000
●▼r/s：0.10～999.99、0.10～400.00
●▼m/min：0.6～9999.9、0.6～400.0
●▼COUNT：0～99999、0～99999
●▼ms：0.6～9999.9、2.5～9999.9
●反射検出距離：20～300mm
●表示部：液晶表示5桁、バックライト付(文字高さ/10.2mm)
●測定時間：1秒+1周期時間以内(但し、60r/min以下の場合周期時間の約2倍(Max))
●表示更新時間：約1秒
●測定精度：表示値(*)×(±0.02%)±1カウント*表示値は小数点を除いたカウント値
●(注)周速度の測定精度は回転体の回転速度に依存します。
●上記の測定精度は非接触測定のものです。また、手ぶれによる誤差は含まれておりません。接触測定の時は、接触子の滑り、精度が加わります。
●ピークホールド機能：最大値(MAX)、最小値(MIN)
●メモリー機能：最大20データ
●オーバレンジ機能：測定値が表示範囲を超えたときにオーバレンジ(ERRORマーク)表示
●回転上限警告機能：回転速度が予め設定された上限値を超えた時、上限警告(↑マーク)表示
●周速度演算機能：予め設定された直径値(mm)と測定回転速度から周速度を演算(非接触式)<接触式で測定の場合は周速リングKS-100/200を使用>
●積算機能：入力信号のパルス数を積算カウント
●周期測定機能：入力パルスの周期を測定(但し、1秒以下の場合は入力パルスの平均値)
●回転速度：非接触式(反射マーク)、接触式(KS-300を使用)
●アナログ出力
●▼出力電圧：0～1V/0～フルスケール(フルスケールは任意設定可)
●▼変換方式：10bitD/A変換方式
●▼リニアリティ：±1%/フルスケール
●▼出力更新時間：50ms+1周期時間以内
●▼温度安定度：±0.05%/フルスケール/℃(スパン&ゼロ)
●▼設定誤差：±0.5%/フルスケール
●▼負荷抵抗：100kΩ以上
●パルス出力
●▼出力電圧：Hi＋4.5V以上(反射マーク検出時)、Lo＋0.5V以下
●▼出力論理：正論理
●▼負荷抵抗：100kΩ以上
●使用温度範囲：0～＋40℃
●保存温度範囲：-10～＋50℃
●電源：単4形乾電池(1.5V)×4個、または専用ACアダプタ(オプションPB-7090)
●電池寿命：32時間以上(バックライトOFF時)、8時間以上(バックライトON時)
●ローバッテリー表示：電池電圧が約4.5V以下になると警告マーク(LOWマーク)を表示
●外形寸法：66(W)×180.5(H)×47.5(D)mm(本体のみ)、66(W)×237.2(H)×57.5(D)mm(接触アダプタ+回転接触子)
●質量(乾電池含む)：約220g(本体のみ)、約282g(接触アダプタ+回転接触子)
●付属品
●▼HT-0502接触式アダプタ×1
●▼KS-300回転接触子×1
●▼KS-200周速リング×1
●▼反射マーク1シート(12mm角25枚)
●▼単4形乾電池(1.5V)×4
●▼キャリングケース×1
●▼取扱説明書(機能解説編(和英)、基本操作編(和英))各×1
●オプション
●▼PB－7090ACアダプタ
●▼AX－501BNCコネクタ付出力ケーブル(2m、アナログ・パルス出力兼用)
●▼HT-011反射マーク(10シート1組)
●▼HT－0521Bスタンド冶具(HT-0522マグネットスタントと組み合わせて使用します)
●▼HT-0522マグネットスタンド(HT－0521Bスタント治具と組み合わせて使用します)
●▼KS-100周速リング(周速度測定用単位mm/s)
●▼KS-200周速リング(周速度測定用単位m/min)
●▼KS-300回転接触子(回転測定用円錐形ゴム先)
●▼KS-700延長用シャフト(KS-300用)
●Loレンジ：6.0～600.0r/min(小数点1桁表示)
●Hiレンジ：6～99999r/min
●アナログ出力：0～1V/0～F.S(F.S.は任意設定可)、10bitD/A変換
●パルス出力：Hi/＋4.5V以上、Lo/＋0.5V以下

※本製品は研究者・事業者向け商品です。家庭用・一般用商品ではありません。
