PTB-6X4.5-PT1/8-BS
黄銅製継手(ミリ系列) サービステー 6×4.5mm PT1/8
マルツコード：
M3132-586
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/07/18 04:55 現在）

納期：
4営業日程度
数量
1個以上
￥380.00
(税込￥418.00)
50個以上
￥361.00
(税込￥397.00)
100個以上
￥335.00
(税込￥368.00)

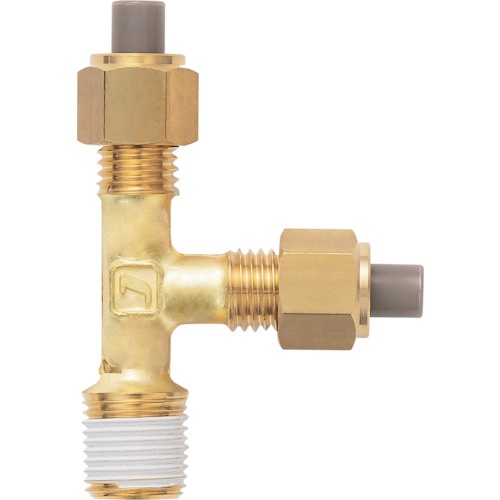

黄銅製継手(ミリ系列) サービステー 6×4.5mm PT1/8【PTB-6X4.5-PT1/8-BS】

の概要

●特長

・黄銅継手(ミリ系列)は日本工業規格JIS B8381「空気圧管継手」に適合します。
・チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
・チューブが破壊するまで接続部分に異常がない仕様です。
・R(PT) ネジサイズ別のカラーネジシールつきです。

【用途】
・空気圧配管用
・水圧配管用
・油圧配管用

●仕様

・適合チューブ外径D(mm):6
・接続口径:PT1/8
・六角対辺(mm):12
・使用温度範囲(℃):-20～60(空気)、0～60(水)、-20～60(油)、-20～60(有機溶剤)
・使用流体:空気、水、油、有機溶剤
・流体温度(℃):-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)
・適合チューブ内径(mm):4.5
・六角対辺(mm)本体:10
・六角対辺(mm)取付けナット:12

●仕様2

・流体温度(℃):-20～60℃(空気)、0～60℃(水)、-20～60℃(油)、-20～60℃(有機溶剤)
・最高使用圧力:チューブ最高使用圧力に準拠
・使用真空圧力:0.014kPa以上(USは除く、使用流体が空気の場合)
・適用チューブ(使用流体が空気の場合):ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ( US、UH、UF、UFL、UE、UC)、マルチレイヤーチューブ( AP1、AP4、UP1)
・適用チューブ(使用流体が水の場合):ナイロンチューブ(AS1、AS2、AS4)、 スポット溶接機器用チューブ( SP4、SPF)、ポリウレタンチューブ(UF、UFL)、マルチレイヤーチューブ( AP1、AP4、UP1)
・適用チューブ(使用流体が油の場合):ナイロンチューブ(AS1、AS2、AS4)、マルチレイヤーチューブ( AP1、AP4、UP1)
・適用チューブ(使用流体が有機溶剤の場合):マルチレイヤーチューブ( AP1、AP4、UP1)

【材質/仕上】
・黄銅

【ご注意】
・使用流体が空気の場合+80℃まで水・油の場合は+70℃までご使用頂けますが、別売の金属スリーブをご使用下さい。
・凍結させないで下さい。
・適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。
