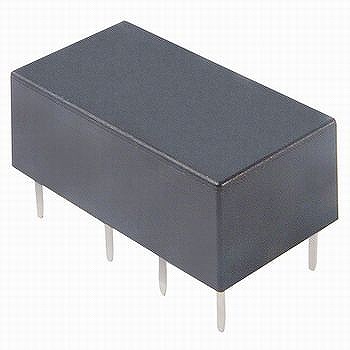

小形ラッチングリレー【G6AK274PDC12V】

小形ラッチングリレー【G6AK274PDC12V】

メーカー名:
型番:
G6AK274PDC12V
箱番号:
環境区分:
RoHS対応
品質ランク:
M1
数量
電圧

自社在庫数
31
2022/05/19 07:10 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥834.00
(税込¥917.00)
50個以上
¥789.00
(税込¥867.00)
100個以上
¥731.00
(税込¥804.00)
200個以上
¥664.00
(税込¥730.00)

小形ラッチングリレー【G6AK274PDC12V】の概要

通常のリレーは一つのコイルに通電するかしないかで接点の状態が決まります。
このラッチングリレーはセットとリセットの2つの巻き線を持ち一方に通電することで接点をセット(ON)、もう一方に通電するとリセット(OFF)にします。直前にどちらのコイルに通電したかで接点の状態が決まり通電をやめても状態は保持されています。

【仕様】

・実装:プリント基板
・接点構成:2c
・コイル定格・DC電圧:12V
・接点部・定格負荷DC:30V-2A
・接点部・定格負荷AC:125V-0.5A
・接点接触機構:クロスバツイン
・コイル・定格電流:15mA
・コイル・コイル抵抗:800Ω
・セットコイル復帰時インダクタンス:0.6H
・セットコイル動作時インダクタンス:0.45H
・リセットコイル復帰時インダクタンス:0.45H
・セットコイル動作時インダクタンス:0.6H
・コイル・セット電圧:70%以下
・コイル・リセット電圧:70%以下
・サイズ:20.2mm×10.1mm×8.0mm
・使用温度範囲:-40℃~+70℃
