WAVESHARE-29381
Waveshare 0.71インチ DualEye LCDモジュール
マルツコード：
M3186-328
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/16 05:37 現在）

提携先在庫数：21個(2025/06/13 09:00現在)

出荷予定日：
2025/6/20
16:00
までのご注文で
2025/6/20
出荷
数量
1個以上
￥2,490.00
(税込￥2,739.00)

Waveshare 0.71インチ DualEye LCDモジュール【WAVESHARE-29381】

の概要

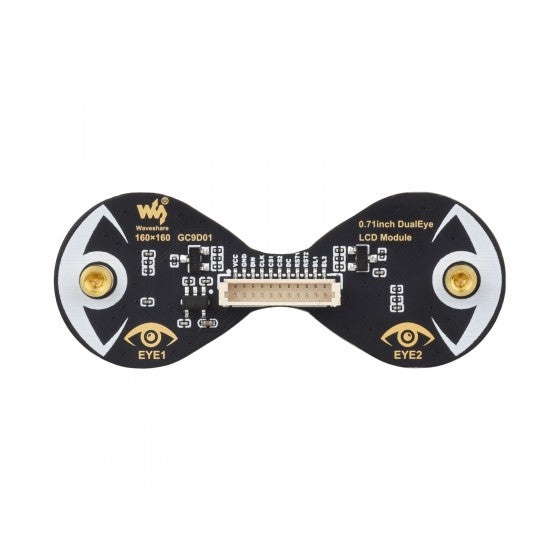

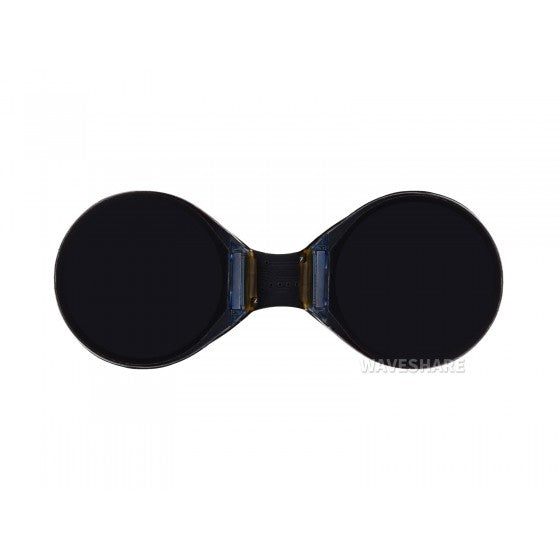

二つの0.71インチ円形LCDを使用した、双眼表示用のディスプレイモジュールです。LCDディスプレイはIPS液晶パネルで、160×160の解像度と広い視野角により表示できます。

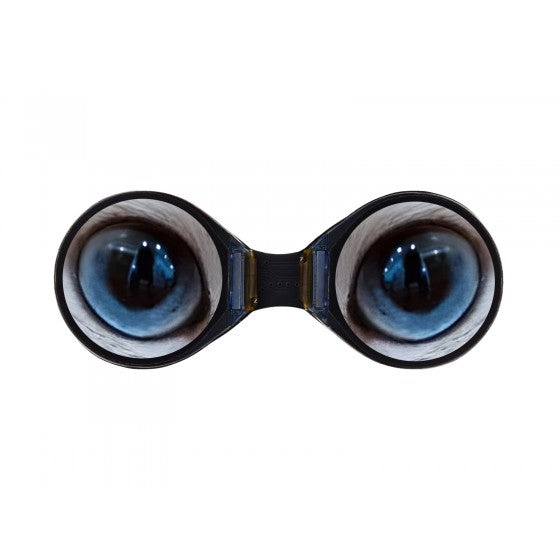

GC9D01ドライバーチップを備え、SPI接続により使用、ESP32、Raspberry Pi Pico、Arduinoなどのコントローラに適合し、ウェアラブルデバイスや電子の目のシミュレーションなど様々な用途に使用できます。

※ Waveshare 0.71インチ 丸形液晶ディスプレイモジュール 160×160のデュアルディスプレイバージョンです。

●特長

・二つのLCDディスプレイを使用して、両目の表現が可能
・SPI接続によりディスプレイを表示
・160 x 160の解像度と65000色の高い表現力
・ESP32、Arduino、Raspberry Pi Picoなどのコントローラボードに対応

●仕様

動作電圧3.3/5 V
通信インタフェースSPI
ディスプレイパネルIPS
ドライバGC9D01
表示サイズ18×18 mm
ピクセルピッチ37.5×112.5 μm
寸法20.00×51.00 mm

【セット内容】
・0.71インチ DualEye LCDモジュール ×1
・SH1.0 11ピンケーブル ×1
・凸レンズ ×2

【資料】
・製品wiki
・GC9D01データシート
・回路図

【使用例】
