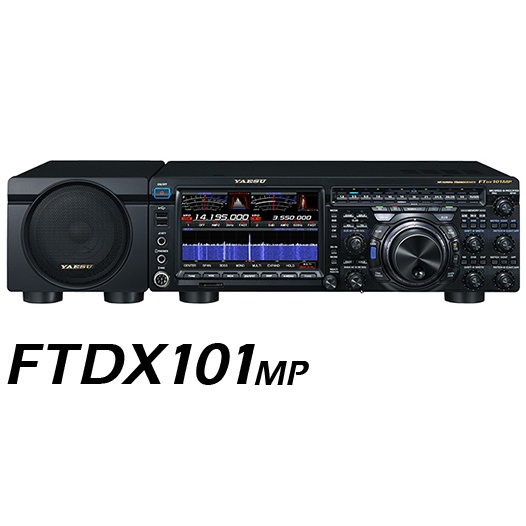

FTDX101MP
HF/50MHz帯オールモードトランシーバー
マルツコード：
M3344-537
品質ランク：
M1
自社在庫数：
0台
（ 2025/07/09 05:38 現在）

納期：
お問合せ下さい
数量
1台以上
￥488,000.00
(税込￥536,800.00)

HF/50MHz帯オールモードトランシーバー【FTDX101MP】

の概要

この無線機を運用する際には第2級アマチュア無線技士以上の資格が必要です。

通信機としての基本性能を重視し、バンド内の広域情報をリアルタイムで表示するハイブリッドSDR

●特長

・ダウンコンバージョン方式を採用したナローバンドSDRと強力RFフロントエンドによる圧倒的な基本性能
　2kHz RMDR123dB+
　2kHz BDR150dB+
　2kHz 3rd IMDR110dB+
・バンド全体の状況をリアルタイムでモニターすることができるダイレクトサンプリングSDR方式を併せ持つハイブリッドSDR方式
・MAIN、SUB受信部は、RFフロントエンドからSDRに至るまで完全に独立したデュアル受信回路構成
・高分解能400MHz HRDDS基準発振回路の採用による高品位ローカル信号
2kHz Phase Noise -150dBc/Hz
・最大減衰量-70dBという驚異的な減衰特性を誇る新開発の同調機構 VC-Tune (Variable Capacitor Tuning) を搭載
・定評の多彩な混信除去機能(IF SHIFT/IF WIDTH/IF NOTCH/CONTOUR/APF/DNRなど)
・信号強度の時間的な変化を直感的に把握することができる新開発3DSS(3-Dimensional Spectrum Stream)による3次元(3D)スコープ表示
・ハイブリッドSDR方式による2つのSDR出力同一画面モニター
目的周波数に近接する帯域の詳細情報と同時に絶えず変化するバンド全体の状況を把握
・高品位・低歪で安定した高出力を実現する送信ファイナルステージ
・高精細7インチTFTカラータッチパネルディスプレイ
・斬新なフロントパネルデザイン
　- 操作性と視認性に優れた横一列で配置したバンド選択部 ABI(Active Band Indicator)
　- VFOダイヤルから手を離すことなく素早く操作することができるアルミ削り出しの大型多機能リングMPVD (Multi-Purpose VFO Outer Dial)

●仕様

一般定格

送信周波数範囲1.9MHz帯 ～ 50MHz帯のアマチュアバンド
非常連絡設定周波数 4630kHz
受信周波数範囲30kHz～75MHz(動作範囲)
1.8MHz～29.699999MHz(保証範囲)
50MHz～53.999999MHz(保証範囲)
電波型式A1A(CW)、A3E(AM)、J3E(LSB/USB)、F3E(FM)F1B(RTTY)、G1B(PSK)
周波数切替ステップ1/5/10Hz (CW/SSB)、10/100Hz (AM/FM)
アンテナインピーダンス50Ω不平衡(アンテナチューナー“OFF"時)
HF:16.7Ω ～ 150Ω:不平衡(アンテナチューナー“ON"時)
50MHz帯:25Ω ～ 100Ω:不平衡 (アンテナチューナー"ON"時)
動作温度範囲0℃ ～ +50℃
周波数安定度±0.5 ppm以内 (0℃ ～ +50℃:電源投入後1分後)
電源電圧DC13.8V ±15%
消費電流受信無信号時 100VA(FTDX101MP)、約3.5A(FTDX101D/DM/DS)
受信定格出力時 120VA(FTDX101MP)、約4.0A(FTDX101D/DM/DS)
送信時 約720VA(FTDX101MP:200W)
送信時 約23A(FTDX101D: 100W)
送信時 約16A(FTDX101DM: 50W)
送信時 約14A(FTDX101DS: HF帯10W, 50MHz帯20W)
外形寸法 (W x H x D)420 W×130H×322D mm (突起物含まず)
重量約14.3kg(FTDX101MP)、約12.0kg(FTDX101D/DM/DS)

送信部

定格送信出力FTDX101MP:200W(CW, LSB, USB, FM, RTTY, PKT), 50W (AM)
FTDX101D:100W(CW, LSB, USB, FM, RTTY, PKT), 25W (AM)
FTDX101DM:50W(CW, LSB, USB, FM, RTTY, PKT), 25W (AM)
FTDX101DS(HF帯):10W(CW, LSB, USB, FM, RTTY, PKT), 2.5W (AM)
(50MHz帯): 20W (CW, LSB, USB, FM, RTTY, PKT), 5W (AM)
変調方式J3E(SSB): 数値演算型平衡変調
A3E (AM): 数値演算型低電力変調
F3E (FM): 数値演算型リアクタンス変調
FM最大周波数偏移±5.0 kHz / ±2.5 kHz(Narrow)(IDC及びスプラッターフィルター付き)
スプリアス発射強度HF帯 -50dB以下
50MHz帯 -66dB以下(FTDX101MP)
-63dB以下(FTDX101D)
-60dB以下(FTDX101DM/DS)
搬送波抑圧比60dB以上
不要側波帯抑圧比60dB以上
占有周波数帯域幅SSB:3 kHz以内、CW:500Hz以内
AM:6 kHz以内、FM:16kHz以内
送信周波数特性SSB 300 ～ 2700Hzにて-6 dB以内
マイクロホンインピーダンス600Ω(200Ω～10kΩ)

受信部

受信方式ダブルスーパーヘテロダイン方式
中間周波数第1中間周波数 9.005MHz(MAIN), 8.9000MHz(SUB)
第2中間周波数 24kHz
受信感度(TYP)SSB/CW(通過帯域幅2.4kHz/10dB S+N/N)
1.8MHz～30MHz 0.16μV以下 (IPO=AMP2)
50MHz～54MHz 0.125μV以下 (IPO=AMP2)
AM(400Hz,30%変調,通過帯域幅6kHz/10dB S+N/N)
0.5MHz～1.8MHz 7.9μV以下
1.8MHz～30MHz 2μV以下 (IPO=AMP2)
50MHz～54MHz 1μV以下 (IPO=AMP2)
FM (1kHz 3.5kHz DEV BW:12kHz,12dB SINAD)
28MHz～30MHz 0.25μV以下 (IPO=AMP2)
50MHz～54MHz 0.2μV以下(IPO=AMP2)
選択度(TYP)
Mode-6dB-60dB
CW (BW=0.5kHz)0.5kHz以上0.75kHz以下
SSB (BW=2.4kHz)2.4kHz以上 3.6kHz以下
AM (BW=6kHz)6kHz以上15kHz以下
FM (BW=12kHz)12kHz以上25kHz以下
イメージ妨害比70dB以上 (1.9MHz帯～28MHz帯アマチュアバンド)
60dB以上(50MHz帯アマチュアバンド)
低周波定格出力2.5W以上 (@4Ω THD 10%)
低周波負荷インピーダンス4 ～ 16Ω(標準4Ω)
副次的に発する電波等の限度4nW以下

定格値は常温・常圧時の測定値です。
測定法は、電波法告知で定めた測定法によります。
改良のため予告なく変更することがあります。
