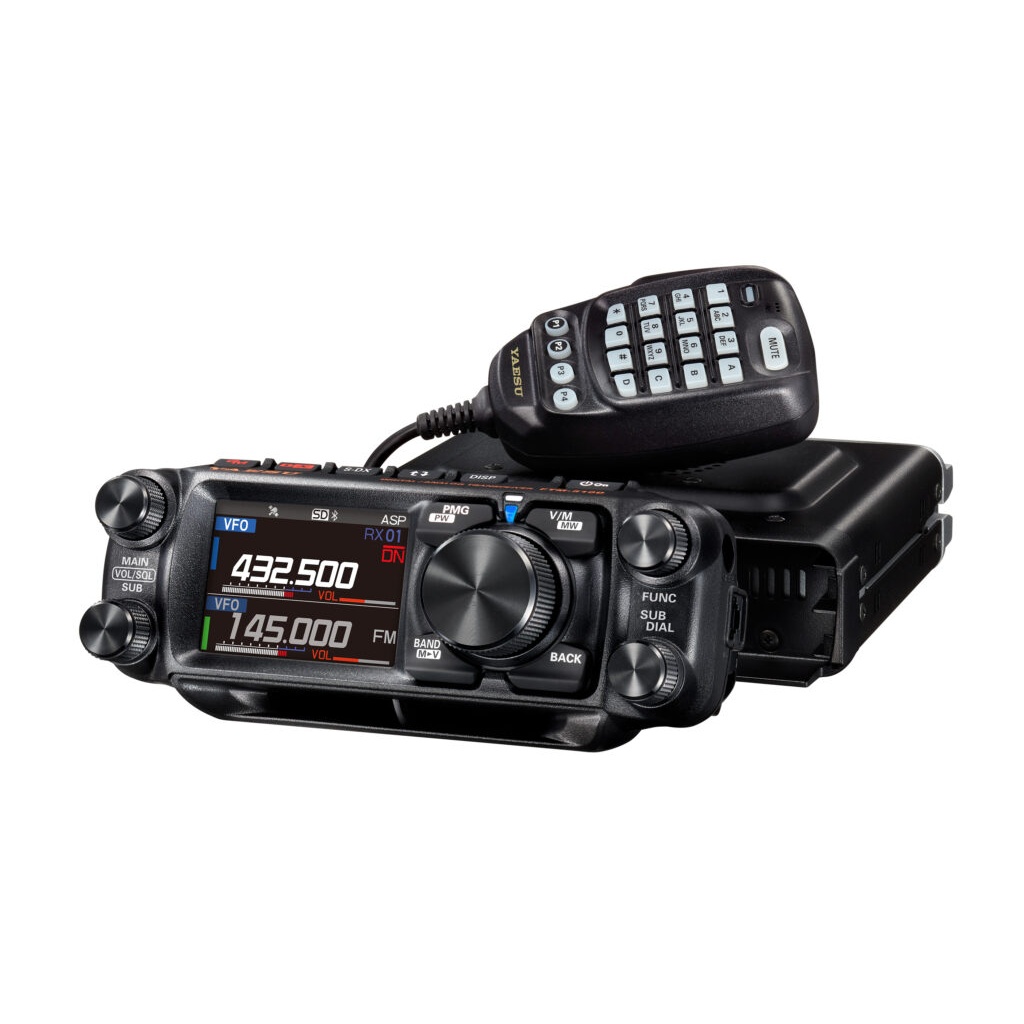

FTM-510DS-ASP
C4FM/FM 144/430MHz デュアルバンドトランシーバー
マルツコード：
M3344-548
品質ランク：
M1
自社在庫数：
0台
（ 2025/07/16 05:17 現在）

納期：
4営業日程度
数量
1台以上
￥56,000.00
(税込￥61,600.00)

C4FM/FM 144/430MHz デュアルバンドトランシーバー【FTM-510DS-ASP】

の概要

この無線機を運用する際には第4級アマチュア無線技士以上の資格が必要です。

進化した Super-DX + ASP機能を搭載
最新オペレーティングシステム 《E2O-IV》
高精細フルカラータッチパネルディスプレイ搭載、
多機能ながら直感的な操作で快適なモービルオペレーションを実現

●特長

・スーパー DX機能は相手局からの受信信号が弱いときに、RFアンプのゲインをアップして受信感度を上げることが可能
・ASP 機能を起動すると、受信信号はAF 帯域でデジタル処理されノイズ部分が除去されるため、より一層クリアで了解度の高い音質で受信
※FTM-510D/FTM-510DSは[S-DX]キーを押すたびにスーパーDX機能がON/OFFします。ASP機能を使うにはオプションのSPU-1が必要です。
・大音量フロントスピーカー&高音質AESSデュアルスピーカーシステム
・6Wフロントスピーカー搭載
・拡がりのある高音質 AESS デュアルスピーカーシステム
・高精細フルカラー液晶タッチパネルディスプレイ
・優れた視認性を確保するアングル可変スイングヘッド
・2波同時受信、C4FM/C4FMデュアル受信(デジタルD/D)対応
・デュアルモービルの新しい操作感覚、最新オペレーティングシステム E2O-IV 《Easy to Operate-IV》
・ワンタッチスコープ機能
・クイックバック機能
・サーチ&ゴー、タッチ&ゴー機能
・最大5chまで周波数を登録して簡単にモニター、効率よく運用
・メモリーチャンネルをバンドごとに自動でグルーピングして呼び出すことができるメモリーオートグルーピング(MAG)機能
・よく使う機能を8つまで登録、簡単操作 《 CFL 》 カスタマイズド ファンクションリスト
・VFOモード運用時に使用しないバンドをスキップできるVFOバンドスキップ機能
・メモリーモード運用中にワンタッチでメモリーチャンネルの情報をVFOに転送するメモリーチャンネルVFO転送機能
・高音質C4FMデジタル/AMS (Automatic Mode Select) が実現するFMフレンドリーデジタル
・DG-ID(デジタルグループID) / グループモニター(GM)
・カラーコンパス表示で快適なナビゲーション

●仕様

一般定格

受信周波数範囲108 ～ 137MHz (Air Band)
137 ～ 174MHz (144MHz HAM / VHF Band)
174 ～ 400MHz
400 ～ 550MHz (430MHz HAM / UHF Band)
送信周波数範囲144～146 MHz
430～440 MHz
送受信周波数ステップ5, 6.25, (8.33), 10, 12.5, 15, 20, 25, 50, 100kHz(エアーバンドに限り8.33kHz を選択可能)
周波数安定度± 2.5 ppm (-20℃～+60℃)
電波型式F1D, F2D, F3E, F7W
アンテナインピーダンス50Ω
電源電圧DC13.8V ±15%(マイナス接地)
消費電流受信無信号時 : 約0.5A
送信定格出力時: 約10A / 約6A (144MHz帯 50W / 20W)約10A / 約6A (430MHz帯 50W / 20W)
使用温度範囲-20℃～+60℃
ケース寸法本体 139 (W) × 42 (H) × 132 (D) mm (突起物を除く)
コントロールヘッド 156 (W) × 64 (H) × 58.6 (D) mm (突起物を除く)
重量約1.4kg (本体、コントロールヘッドを含む)

送信部

送信出力FTM-510D??50W / 25W / 5W
FTM-510DS?20W / 10W / 1W
変調方式F1D, F2D, F3E : リアクタンス変調
F7W : 4値周波数偏移変調(C4FM)
最大周波数偏移±5 kHz
不要輻射強度60dB以下
マイクロホンインピーダンス2kΩ
DATA入力端子インピーダンス10kΩ

受信部

受信方式ダブルコンバージョンスーパーヘテロダイン
中間周波数1st: MAIN 56.75MHz
SUB 55.85MHz
2nd: 450kHz
受信感度(TYP)0.8μV TYP for 10dB SN( 108～137 MHz, AM)
0.2μV for 12dB SINAD( 137～150MHz, FM)
0.25μV for 12dB SINAD( 150～174MHz, FM)
0.3μV TYP for 12dB SINAD( 174～222MHz, FM)
0.25μV TYP for 12dB SINAD( 222～300MHz, FM)
0.8μV TYP for 10dB SN( 300～336MHz, AM)
0.25μV for 12dB SINAD( 336～420MHz, FM)
0.25μV for 12dB SINAD( 336～420MHz, FM)
0.2μV for 12dB SINAD( 420～470MHz, FM)
0.2μV TYP @ 12dB SINAD (470 ～ 550MHz, FM)
0.19μV TYP @ BER 1% (Digital Mode)
スケルチ感度0.16μV( 144 / 430 MHz)
通過帯域幅NFM, AM 12kHz / 30kHz (-6dB / -60dB)
低周波出力6W(8Ω、THD10%、13.8V) フロントスピーカー
3W(8Ω、THD10%、13.8V) 本体内蔵スピーカー
3W(8Ω、THD10%、13.8V) 外部スピーカー
低周波負荷インピーダンス8 Ω
副次的に発する電波等の強度4nW以下

定格値は常温・常圧時の測定値です。
測定法は、電波法告知で定めた測定法によります。
改良のため予告なく変更することがあります。
