POLOLU-5436
Pololu ステップダウンレギュレータ(9V、0.5A) D45V5F9
マルツコード：
M3430-366
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/03 05:23 現在）

提携先在庫数：5個(2025/07/02 09:00現在)

出荷予定日：
2025/7/9
16:00
までのご注文で
2025/7/9
出荷
数量
1個以上
￥683.00
(税込￥751.00)

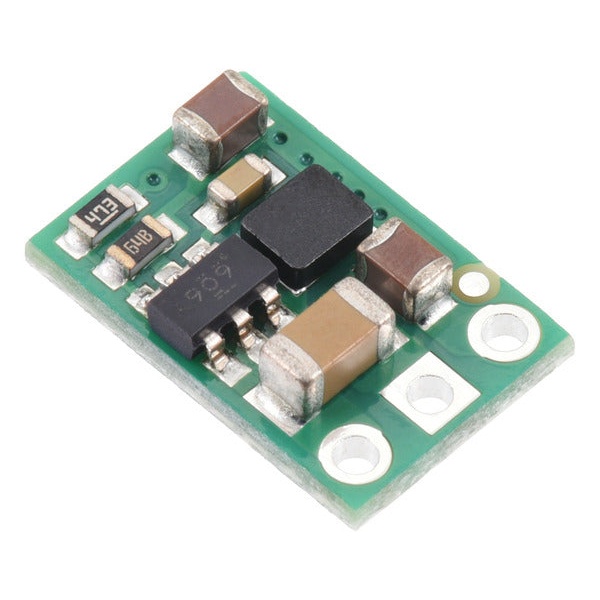

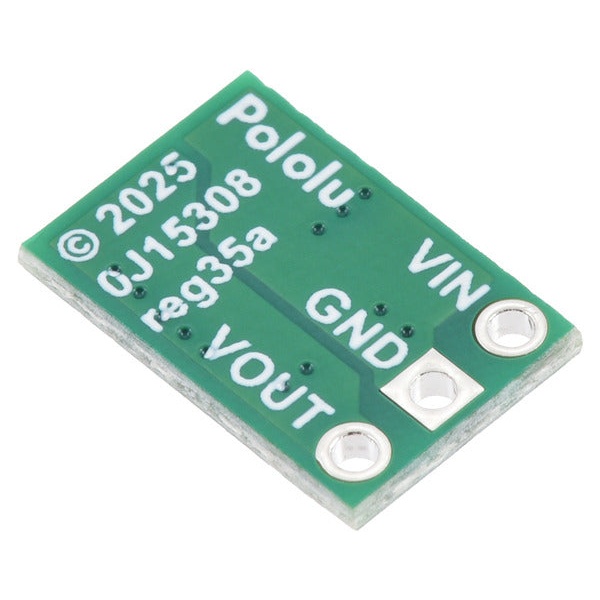

Pololu ステップダウンレギュレータ(9V、0.5A) D45V5F9【POLOLU-5436】

の概要

D45V5Fxシリーズを使用した同期降圧レギュレータです。スイッチングレギュレータであるため、特に入力電圧と出力電圧の差が大きい場合にリニアレギュレータよりも効率的になります。

本製品は9 Vを出力するタイプです。D45V5Fxシリーズを使用した異なる出力電圧の製品もあります。

・Pololu ステップダウン電圧レギュレータ(12V、0.5A) D45V5F12
・Pololu ステップダウン電圧レギュレータ(5V、0.5A) D45V5F12
・Pololu ステップダウン電圧レギュレータ(3.3V、0.5A) D45V5F12

●仕様

入力電圧9.4 ～65 V
出力電圧9 V ± 4%
最大出力電流700 mA
スイッチング周波数通常時1.1 MHz固定
低静止電流動作範囲内のほとんどで0.2 mA未満
保護短絡保護
過熱保護
寸法7.6×11.4×2.8 mm
重量0.4 g

30 V を超える電圧を接続する場合や、電源リードまたは電源のインダクタンスが高い場合は、レギュレータ近くのVINと GNDの間に適切な定格電圧の33 μF以上の電解コンデンサをはんだ付けすることをお勧めします。

【資料】
・D45V5Fx寸法図(PDF)
・D45V5Fx 3Dモデル(step)
・D45V5Fxドリルガイド(dxf)
