M5STACK-U195
M5Stack用 Thread/Zigbee ゲートウェイ H2ユニット
マルツコード：
M3490-540
品質ランク：
M1
自社在庫数：
5個
（ 2025/05/22 22:14 現在）

出荷予定日：
2025/5/23
数量
1個以上
￥1,131.00
(税込￥1,244.00)

M5Stack用 Thread/Zigbee ゲートウェイ H2ユニット【M5STACK-U195】

の概要

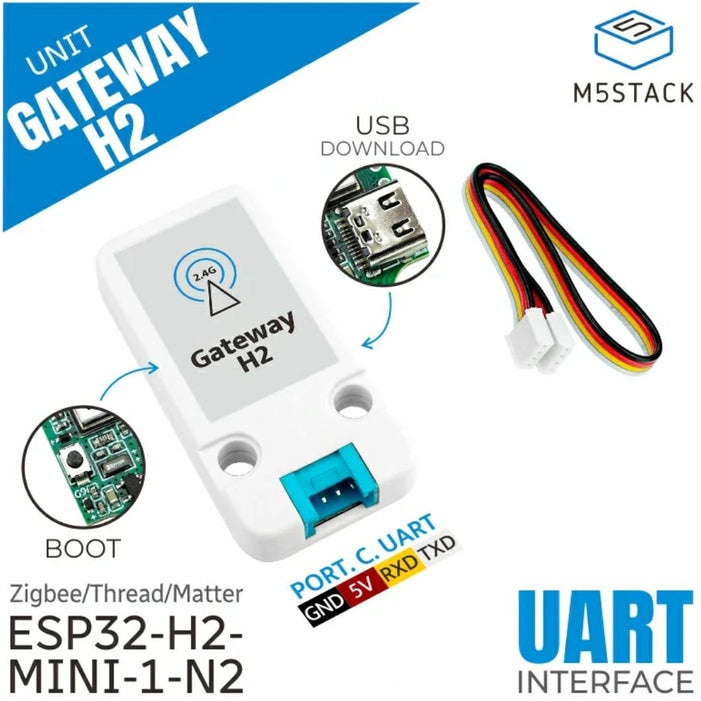

ESP32-H2を搭載したゲートウェイユニット

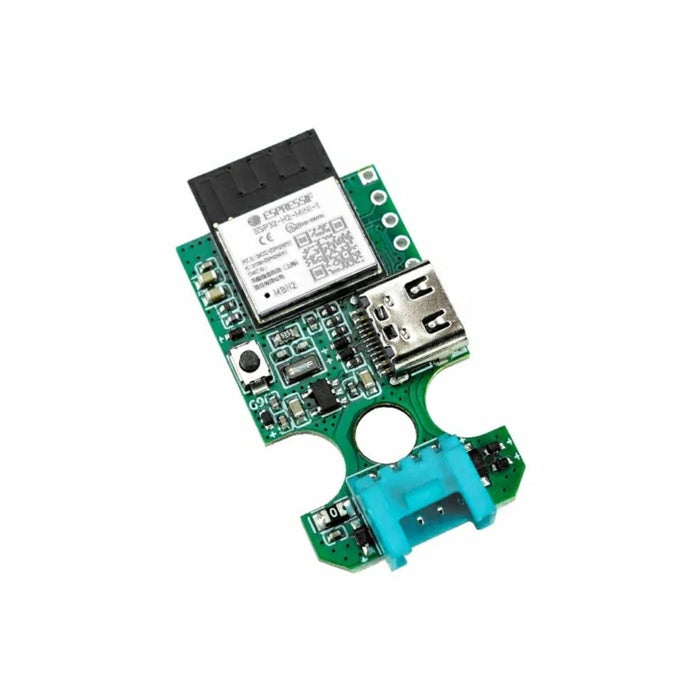

Unit Gateway H2は、ESP32-H2-MINI-1-N2チップを搭載したゲートウェイユニットです。RISC-Vアーキテクチャの32ビットシングルコアMCUを内蔵し、IEEE802.15.4無線通信規格に基づいた、ZigBee、Thread、Thread-based Matter相互接続プロトコルをサポートしています。さらに、高セキュリティIoTアプリケーションの要求を満たすハードウェア暗号化エンジンを搭載しています。

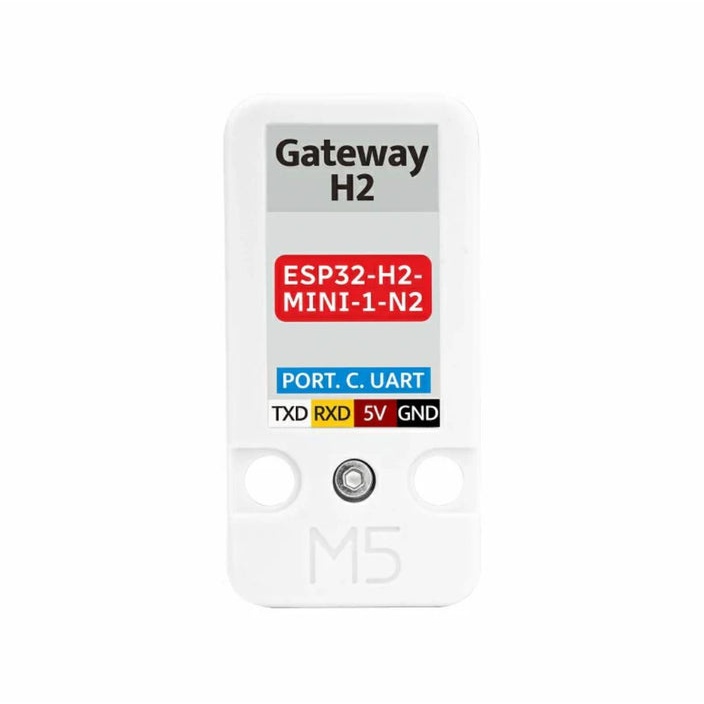

本製品は、Grove(ポートC)インターフェースを介してシリアル(UART)でM5シリーズホストと通信し、データ交換を実現します。Unit Gateway H2は、ゲートウェイ(Thread Border Routerなど)や端末デバイスとして柔軟に機能し、ホストと連携してクロスエコシステム相互接続を構築したり、IoTアプリケーションで独立して動作したりできます。さらに、H2チップファームウェアの書き込みとデバッグ用に、標準プログラムダウンロードインターフェースとUSB Type-Cインターフェースを備えています。
本製品は、スマートホーム、環境モニタリング、センサーネットワーク、さまざまなシナリオにおける低電力無線通信ノードに適しています。

●特長

・ZigBee、Thread、Matterなどワイヤレス通信プロトコルをサポート
・IEEE802.15.4規格に基づいたワイヤレス通信機能
・UART接続
・ハードウェア暗号化機能
・低消費電力
・開発環境：Arduino IDE、ESP-IDF
・ファームウェアの更新とデバッグ用にUSB Type-Cポートを用意
・技適マークはユニット側面に貼付されたシールに記載

●仕様

SoCESP32-H2-MINI-1-N2(最大96MHz動作の32ビットMCU、IEEE802.15.4無線通信機能)
フラッシュメモリ2MB
アンテナ内蔵PCBアンテナ
対応プロトコルIEEE 802.15.4(ZigBee 3.0、Thread 1.3、Matterに対応)
消費電力動作時(Thread)：DC5V/26.08mA、スタンバイ時：DC5V/16.16mA
スリープ時：DC5V/92.7μA
動作温度範囲0～＋40℃
外形寸法48×24×8mm
製品重量6.9g


【セット内容】
・ゲートウェイ H2 ユニット ×1
・HY2.0-4P Groveケーブル(20cm) ×1


【資料】
・ドキュメント
・回路図
・外形図
・Arduino用チュートリアル
・ESP Thread Border Router Guide
・ESP Zigbee Gateway Guide
・ESP Zigbee NCP Guide
・ESP32-H2 ESP-IDF Docs
・ESP Zigbee SDK
・ESP Thread Border Router SDK
