M5STACK-K130-V11
M5Stack用ダイアル v1.1
マルツコード：
M3490-542
品質ランク：
M1
在庫のある営業所( 1営業所 )
自社在庫数：
4個
（ 2025/05/22 18:38 現在）

出荷予定日：
2025/5/23
数量
1個以上
￥6,090.00
(税込￥6,699.00)

M5Stack用ダイアル v1.1【M5STACK-K130-V11】

の概要

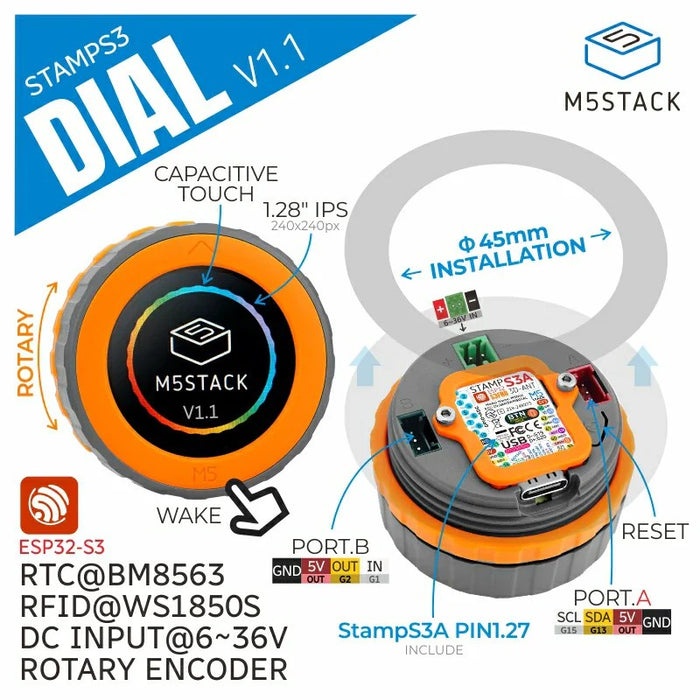

1.28インチタッチスクリーンとStampS3Aを搭載したスマートロータリーノブ


M5Stack Dial(ESP32S3スマートロータリーノブ)を全面的にアップグレードした高性能で多機能な組み込み開発用ボードです。メインコントローラとしてStampS3Aを搭載し、コアモジュールのアンテナとボタンが最適化され、無線通信性能とユーザーインターフェースが効果的に向上しました。さらに、1.28インチの円形TFTタッチスクリーンと高精度ロータリーエンコーダーを搭載し、13.56MHzで動作するRFID検出モジュール、正確な時刻と日付を維持するRTC回路、オンボードブザー、画面下に押しボタンを備えています。
電源はDC6V～36Vの幅広い電圧入力をサポートし、リチウム電池インターフェースと充電回路を備えています。そのほか、予備のPORT.AとPORT.Bインターフェースにより、I2CとGPIOデバイスの拡張が容易に行えます。本製品は、スマートホームコントロール、IoTアプリケーション、スマートウェアラブル、アクセスコントロールシステム、産業用制御、教育メーカープロジェクトなど、幅広く適用可能です。

●特長

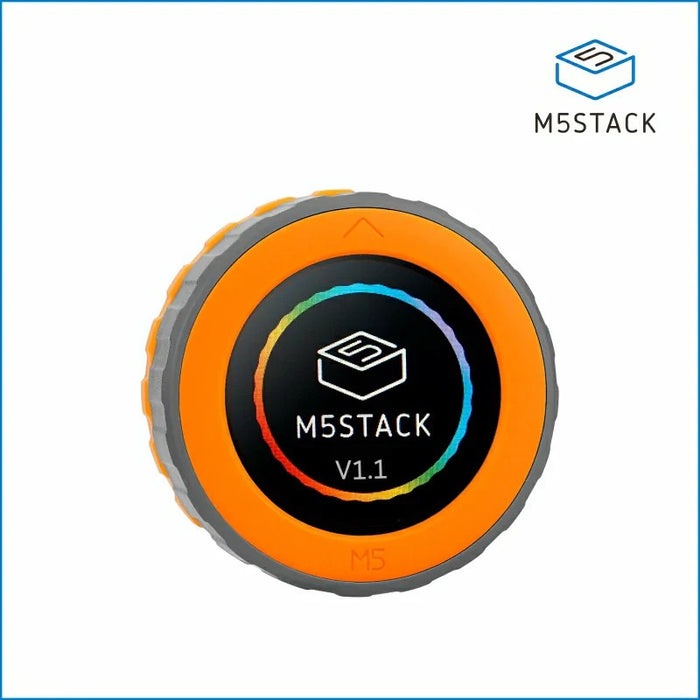

・1.28インチ丸型TFTタッチスクリーン
・メインコントローラ：StampS3A
・ロータリエンコーダ
・RFID検出モジュール
・幅広い電源電圧範囲：DC6V～36V

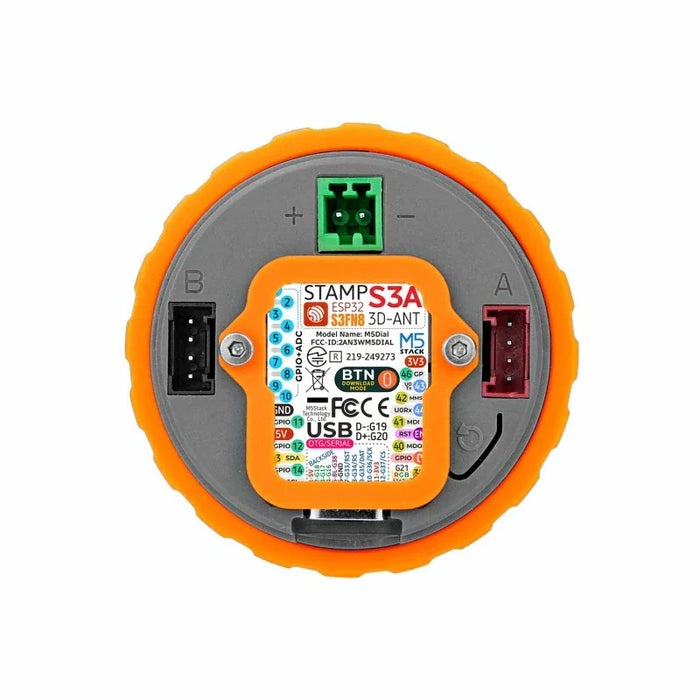

・インターフェース拡張：予約済みのPORT.Aと PORT.Bインターフェース
・開発環境：Arduino IDE、UIFlow 2.0、ESP-IDF

●仕様

SoCESP32-S3(Xtensa LX7、8MBフラッシュ、 Wi-Fi、 OTG、 CDC)
入力電圧DC6V～36V
スクリーンドライバGC9A01(1.28インチ、240×240ピクセル)
タッチドライバFT3267
RFIDWS1850S @タグ動作周波数：13.56MHz、ISO/IEC14443 Type A/Type B プロトコル
エンコーダ分解能：16ポジション、64PPR
ブザー80dB
バッテリーソケット仕様1.25mm、2ピン
スリープ時電流USB電源：DC5V@6.84mA(LDO消費)
バッテリーのみ：DC4V@ 6uA
動作時電流USB電源：DC5V@88.19mA
バッテリーのみ：DC4V@100mA
動作温度範囲0～＋40℃
サイズ51.0×51.0×32.3mm
重量46.2g


【セット内容】
・M5Stack用ダイアル v1.1 ×1
・M2ネジ用L字型六角レンチ ×1
・2.54 mm-2ピン ターミナル ×1

【資料】
・ドキュメント
・BM8563データシート
・WS1850Sデータシート
・DC給電ターミナル図面
・リチウムバッテリホルダ図面
