表面実装部品取り付けキット 鉛フリータイプ【SMX-51】

表面実装部品取り付けキット 鉛フリータイプ【SMX-51】

メーカー名:
型番:
SMX51
環境区分:
RoHS対応
品質ランク:
M1

表面実装部品取り付けキット 鉛フリータイプ【SMX-51】の概要

鉛フリータイプの表面実装部品取り付けキット
★受注後のキャンセルはお受け出来かねますので、予めご了承くださいませ。

本キットを使用すると、QFP ICやチップ抵抗を特殊な工具なしに簡単に実装できます。遅硬化型接着剤を使用していますのでゆっくり正確に位置決めができます。使いやすいシリンジ入りで、糸はんだよりもはんだ量が均一できれいに仕上がります。このキット1つで100ピンのQFP ICを50個以上取り付けられます(参考使用例)。
クリームはんだによるはんだ付けは、生産ラインではリフロー炉など特殊な設備を使いますが、本キットでは一般的なはんだごてを使用した簡易的な方法を想定しています。はんだごてを使う場合、本キットにより部品の固定やはんだの供給は楽になりますが、コテ先の選択やテクニックはそれなりの習熟度が必要になります。

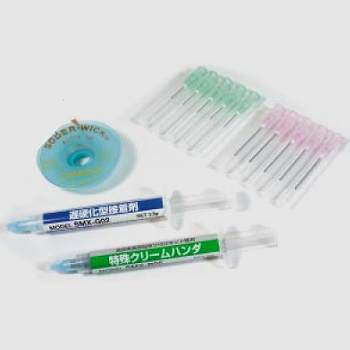

●キットの内容
・特殊クリームはんだ(鉛フリータイプ):SMX-B05(5g)
・遅硬化型接着剤:SMX-G02(2.5g)
・クリームはんだ用交換ノズル:SMX-HN5(5本)
・接着剤用交換ノズル:SMX-GN5(5本)
・ハンダ吸取り網:SW #2(1.5m巻×1個)

【ご注意】
・この製品には使用期限があります。使用期限を過ぎたときは使用しないでください。
・出荷時の使用期限は1ヶ月以上としています。
・0~10℃で冷蔵保管してください。
・本品の接着剤は、リフロー槽での使用には適しません。
・BGAパッケージなど、端子が下面にある部品には使用できません。
