LNX-101W
RS485/422 Wi-Fi 絶縁型変換ボード
マルツコード：
M3586-817
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/26 23:13 現在）

納期：
4営業日程度
数量
1個以上
￥31,500.00
(税込￥34,650.00)

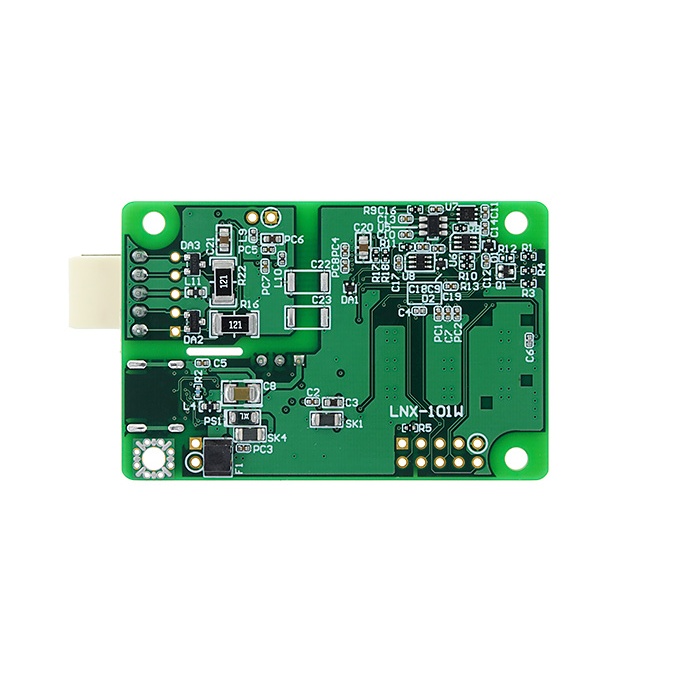

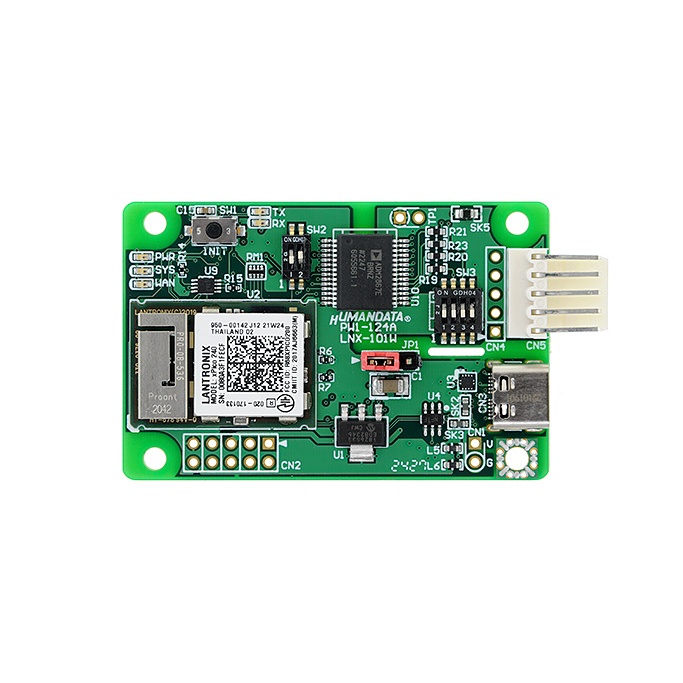

RS485/422 Wi-Fi 絶縁型変換ボード【LNX-101W】

の概要

Wi-Fiを介して離れた場所にあるRS-485/422機器と通信可能な絶縁型変換ボード

●特長

・RS-485/422をWi-Fiに変換する絶縁型変換ボード。
・同時に最大4台までのマルチ接続に対応。
・複数台のLNX-101Wを設置し、PCを介さずにトンネリングモードで接続が可能。
・専用アプリケーションによりUSB経由で機器設定が簡単。
・機器交換時もバックアップデータにより簡単復旧。
・設定データをメール添付などで遠隔地に送付が可能。
・設定するIPアドレスに制限が無い(セグメント外でも設定可能)。
・設定のバックアップや記録が、設定ファイルの保存により容易。
・標準的なボーレート以外に、特殊なボーレートの通信が可能です。
・ピンヘッダー(未実装)から外部電源(DC5V)供給可能。
・コンパクトな基板タイプ 58x38mm。
・小ロットOEM可能。
・ACアダプタより電源供給。
※各国の電波法の認証が必要なため、海外では使用できません

●仕様

電源USBバスパワー
ピンヘッダー(未実装)から外部電源(DC5V)供給可能
消費電流500mA以下
インターフェースWi-Fi:IEEE 802.11 a/b/g/n 準拠 デュアルバンド 2.4 GHz / 5 GHz
セキュリティWPA/WPA2-PSK
CCMPとTKIPの暗号化
WEP (40/128bit) WPA2 Enterprise (IEEE 802.1x) はオプション
周波数レンジ2.412～2.484GHz(20MHz チャネル)
5.18～5.845GHz(20/40MHz チャネル)
伝送速度IEEE 802.11 a/b/g:54Mbps
IEEE 802.11 n:MCS7
変調方式IEEE 802.11 a/g/n:OFDM方式
IEEE 802.11 b:DSSS方式
送信レベルIEEE 802.11 a:15±2dBm
IEEE 802.11 b:17±2dBm
IEEE 802.11 g:15±2dBm
IEEE 802.11 n(2.4GHz):15±2dBm
IEEE 802.11 n(5GHz):13±2dBm
屋内目安:10m程度
通信プロトコルWi-Fi:DHCPクライアント、サーバ 、IPv4のTCP/IP、UDP00/IP、ARP、ICMP、自動IP、DNS、SNMP v1/v2
IPv6はオプション
同時接続台数4台(マルチ接続対応)
シリアルインタフェースRS-485/422 2線式または4線式
内部回路とDC5000V絶縁
ESD保護
RS-485/422コネクタ5046-05A
5極、2.5mmピッチ Molex社製
通信速度9,600 bps～4 Mbps
カスタムボーレート対応
データ長7 または 8ビット
ストップビット1 または 2ビット
パリティ奇数、偶数、ノーパリティ
本体設定用USBコネクタUSB Type-C メス
本体設定方法専用アプリケーション: LNX SETTING TOOL
対応OS:Windows 10以降
Webブラウザからの設定はオプション
表示LED、ボタンPWR:電源LED
SYS:システムステータスLED
アンテナマーク:Wi-Fi接続アクティブ LED
TX:送信データ表示LED
RX:受信データ表示LED
INIT:初期化ボタン
動作温度範囲ボードタイプにつき、ご採用のお客さまにてシステム全体で規定してください
動作湿度範囲ボードタイプにつき、ご採用のお客さまにてシステム全体で規定してください
保存温度範囲ー20～＋60℃
保存湿度範囲30～85%RH
質量約20g(本体のみ)
外形寸法58×38mm(突起物含まず)

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です


【製品構成】
・本体 ×1
・RS-485/422接続用ハーネス(約200mm) ×1
・USB Type-Cケーブル(1.0m) ×1
・CN1,2用ピンヘッダー ×2
・スペーサ ×4
・ネジ ×8
