LNX-210A-L24
4CH 独立絶縁型 LAN 4-20mA 電流モニタ
マルツコード：
M3586-818
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/03 14:02 現在）

納期：
4営業日程度
数量
モニタ
接続方式
1個以上
￥113,500.00
(税込￥124,850.00)

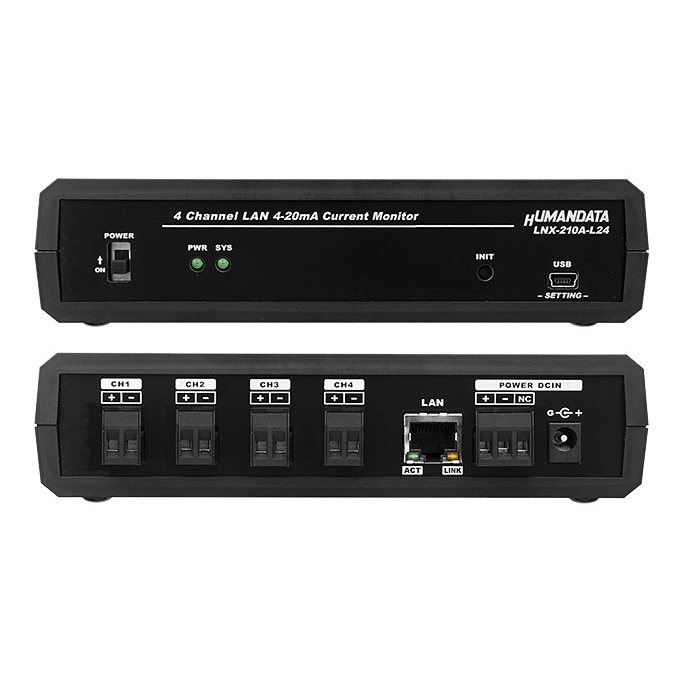

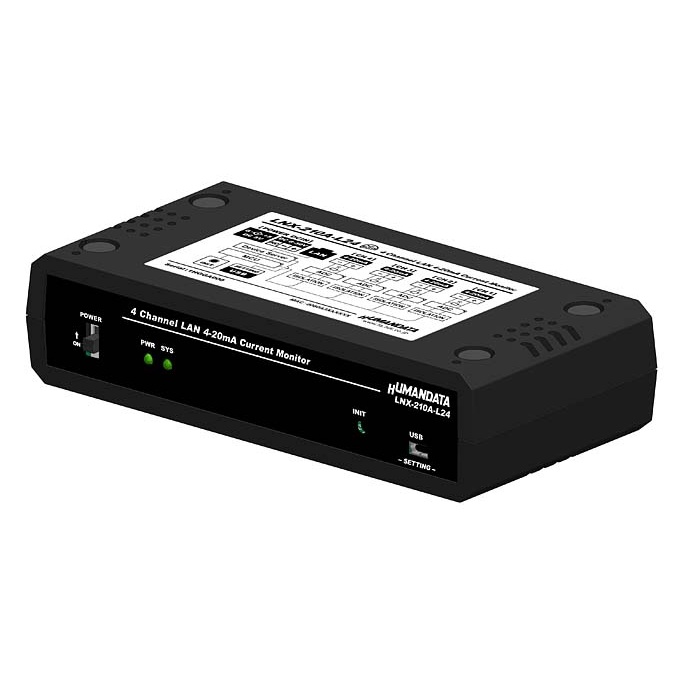

4CH 独立絶縁型 LAN 4-20mA 電流モニタ【LNX-210A-L24】

の概要

LAN経由で4チャネルの4-20mA信号を測定できる電流モニタ

●特長

・4チャネルの4-20mAの測定結果をLAN経由で取得。
・測定可能範囲 0～22.5mA。
・測定精度 ±0.3%FS。
・LANと各チャネルは独立して絶縁(絶縁耐圧:DC2500V)。
・付属のアプリケーションにより電流値、スケーリング値、チャート表示などが可能。
・専用の制御コマンドを利用することでお客様独自のアプリケーションから4-20mAを測定可能。
・本体設定はオリジナルの設定ツールによりUSB経由で簡単設定。
・機器交換時もバックアップデータにより簡単復旧。
・設定データをメール添付などで遠隔地に送付が可能。
・設定するIPアドレスに制限が無い(セグメント外でも設定可能)。
・設定のバックアップや記録が、設定ファイルの保存により容易。
・電源 DC8～30Vのワイド電源入力または付属のACアダプタから供給。
・耐ノイズ設計。
・樹脂筐体で安心絶縁。
・配線をしたまま端子台が取り外し可能。

●仕様

電源DC8～30V
または付属ACアダプタから供給
電源コネクタ着脱式端子台 3極/5mmピッチ
Molex製 型式39520-0003
消費電流150mA以下(DC24V供給時)
ネットワークインターフェースIEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)半二重/全二重(自動判別)
LANコネクタRJ45
ESD保護 ESD11kV 絶縁(1500Vrms以上)
通信プロトコルTCP/IP
電流入力コネクタ着脱式端子台 2極/5mmピッチ ×4
Molex社 型式 39520-0002
チャネル数4
測定可能範囲0～22.5mA
測定精度±0.3%FS以下
分解能24bit A/D
サンプリング周期10ms ～ 10min
コマンドにより設定可能
入力抵抗200Ω/チャネル
絶縁方式独立バス絶縁
チャネル間絶縁耐圧DC2500V(設計値)
搭載LSI汎用マイコン
表示LED、ボタンPWR:電源LED
SYS:システムステータスLED
LINK(RJ45コネクタ):LINKステータス
ACT(RJ45コネクタ):ACTステータス
動作温度範囲ー20～＋60℃
動作湿度範囲30～85%RH
保存温度範囲ー20～＋60℃
保存湿度範囲30～85%RH
質量約300g
外形寸法165×80.5×39mm(突起物含まず)

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です


【製品構成】
・本体 ×1
・ミニUSBケーブル1.0m ×1
・ACアダプタ(DC5V) ×1
・アプリケーションCD ×1
・製品マニュアル ×1
