LNX-211V-W24
4CH 独立絶縁型 Wi-Fi アナログ電圧モニタ
マルツコード：
M3586-821
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/01 16:56 現在）

納期：
4営業日程度
数量
モニタ
接続方式
1個以上
￥137,000.00
(税込￥150,700.00)

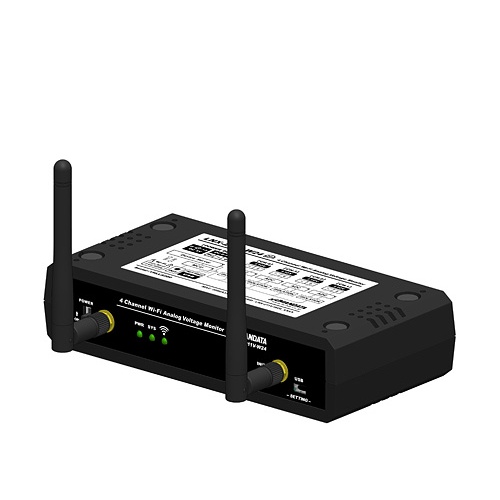

4CH 独立絶縁型 Wi-Fi アナログ電圧モニタ【LNX-211V-W24】

の概要

Wi-Fi経由で4チャネルのアナログ電圧(±10V)を測定できる電圧モニタ

●特長

・4チャネルのアナログ電圧(±10V)の測定結果をLAN経由で取得。
・測定可能範囲 ±10V。
・測定精度 ±0.05%FS以下。
・各チャネルは独立して絶縁(絶縁耐圧:DC2500V)。
・付属のアプリケーションにより電圧値、スケーリング値、チャート表示などが可能。
・専用の制御コマンドを利用することでお客様独自のアプリケーションからアナログ電圧(±10V)を測定可能。
・本体設定はオリジナルの設定ツールによりUSB経由で簡単設定。
・機器交換時もバックアップデータにより簡単復旧。
・設定データをメール添付などで遠隔地に送付が可能。
・設定するIPアドレスに制限が無い(セグメント外でも設定可能)。
・設定のバックアップや記録が、設定ファイルの保存により容易。
・電源 DC8～30Vのワイド電源入力または付属のACアダプタから供給。
・耐ノイズ設計。
・樹脂筐体で安心絶縁。
・配線をしたまま端子台が取り外し可能。

●仕様

電源DC8～30V
または付属ACアダプタから供給
電源コネクタ着脱式端子台 3極/5mmピッチ
Molex製 型式39520-0003
消費電流250mA以下(DC24V供給時)
インターフェースIEEE 802.11 a/b/g/n 準拠 デュアルバンド 2.4 GHz/5GHz
セキュリティWPA/WPA2-PSK
CCMPとTKIPの暗号化
WEP (40/128bit) WPA2 Enterprise (IEEE 802.1x) はオプション
周波数レンジ2.412～2.484GHz(20MHz チャネル)
5.18～5.845GHz(20/40MHz チャネル)
伝送速度IEEE 802.11 a/b/g:54Mbps
IEEE 802.11 n:MCS7
変調方式IEEE 802.11 a/g/n:OFDM方式
IEEE 802.11 b:DSSS方式
送信レベルIEEE 802.11 a:15±2dBm
IEEE 802.11 b:17±2dBm
IEEE 802.11 g:15±2dBm
IEEE 802.11 n(2.4GHz):15±2dBm
IEEE 802.11 n(5GHz):13±2dBm
屋内目安:10m程度
通信プロトコルTCP/IP
同時接続台数4台
マルチ接続対応

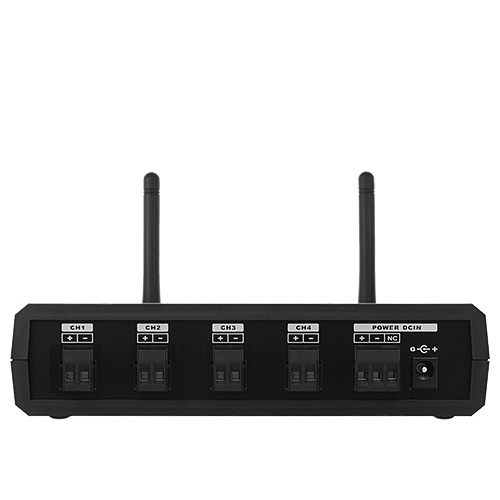

電流入力コネクタ着脱式端子台 2極/5mmピッチ ×4
Molex社 型式 39520-0002
チャネル数4
測定可能範囲±10V
測定精度±0.05%FS以下(-20～50℃の温度範囲時)
±0.03%FS以下(0～40℃の温度範囲時)
分解能24bit A/D
サンプリング周期10ms ～ 10min
コマンドにより設定可能
入力抵抗200Ω/チャネル
絶縁方式独立バス絶縁
チャネル間絶縁耐圧DC2500V(設計値)
搭載LSI汎用マイコン

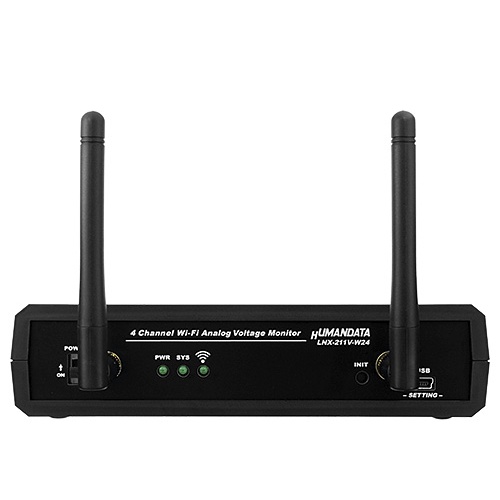

表示LED、ボタンPWR:電源LED
SYS:システムステータスLED
アンテナマーク:Wi-Fi接続アクティブLED
LINK(RJ45コネクタ):LINKステータス
ACT(RJ45コネクタ):ACTステータス
動作温度範囲ー20～＋50℃
動作湿度範囲30～85%RH
保存温度範囲ー20～＋60℃
保存湿度範囲30～85%RH
質量約300g(本体のみ)
外形寸法165×80.5×39mm(突起物含まず)

※部品は互換性のものに変更になる場合があります
※サスペンド、スタンバイ、休止状態などの省電力機能には非対応です


【製品構成】
・本体 ×1
・ミニUSBケーブル1.0m ×1
・ACアダプタ(DC5V) ×1
・アプリケーションCD ×1
・製品マニュアル ×1
