ADA-6055
Adafruit Feather RP2350用DVI表示アダプタ基板
マルツコード：
M3586-895
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/24 08:18 現在）

提携先在庫数：4個(2025/06/23 09:00現在)

納期：
4営業日程度
数量
1個以上
￥1,032.00
(税込￥1,135.00)

Adafruit Feather RP2350用DVI表示アダプタ基板【ADA-6055】

の概要

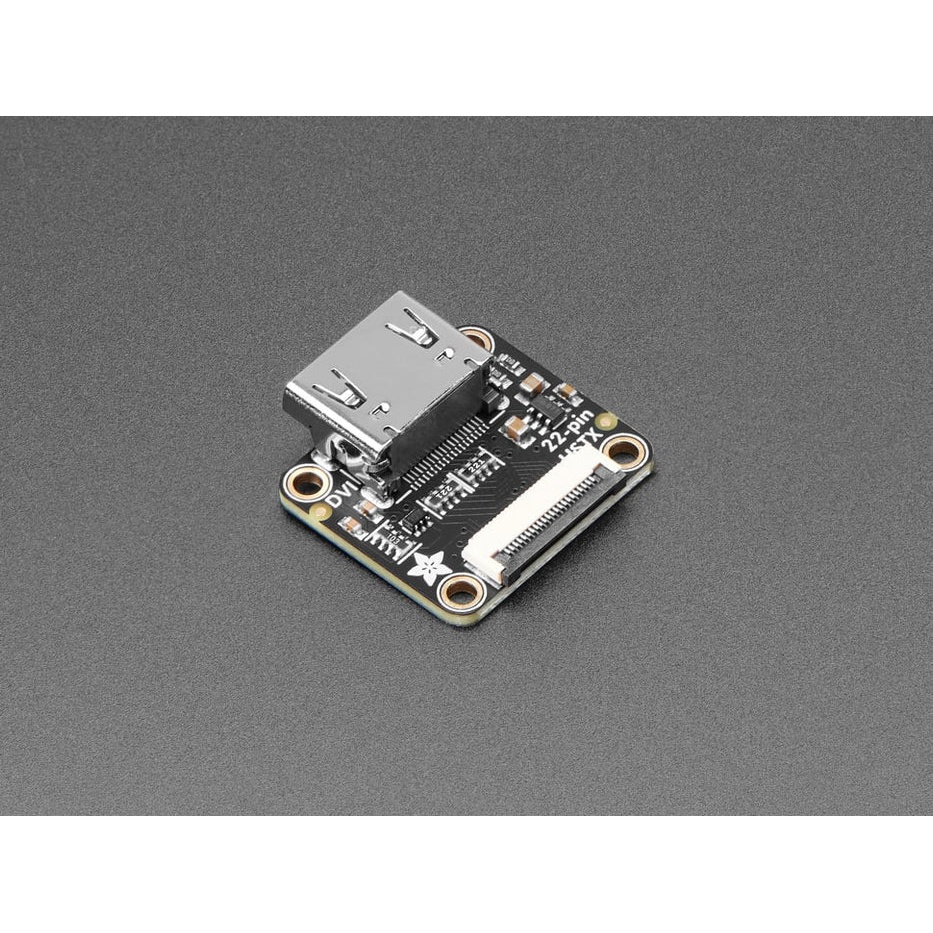

RP2350から搭載されたHSTX(High-speed Serial Transmit)を使用し、Adafruit Feather RP2350(HSTXポート/PSRAM 8MB搭載)のFPCコネクタからFPCケーブル接続でDVIに変換するモジュールです。

Adafruit Feather RP2350(HSTXポート/PSRAM 8MB搭載)とは22ピンのFPCケーブルで接続します。端子形状はHDMI(タイプA・標準)です。

【ご注意】
Adafruit Feather RP2350(HSTXポート/PSRAM 8MB搭載)と22ピンFPCケーブルは別売りです。

●特長

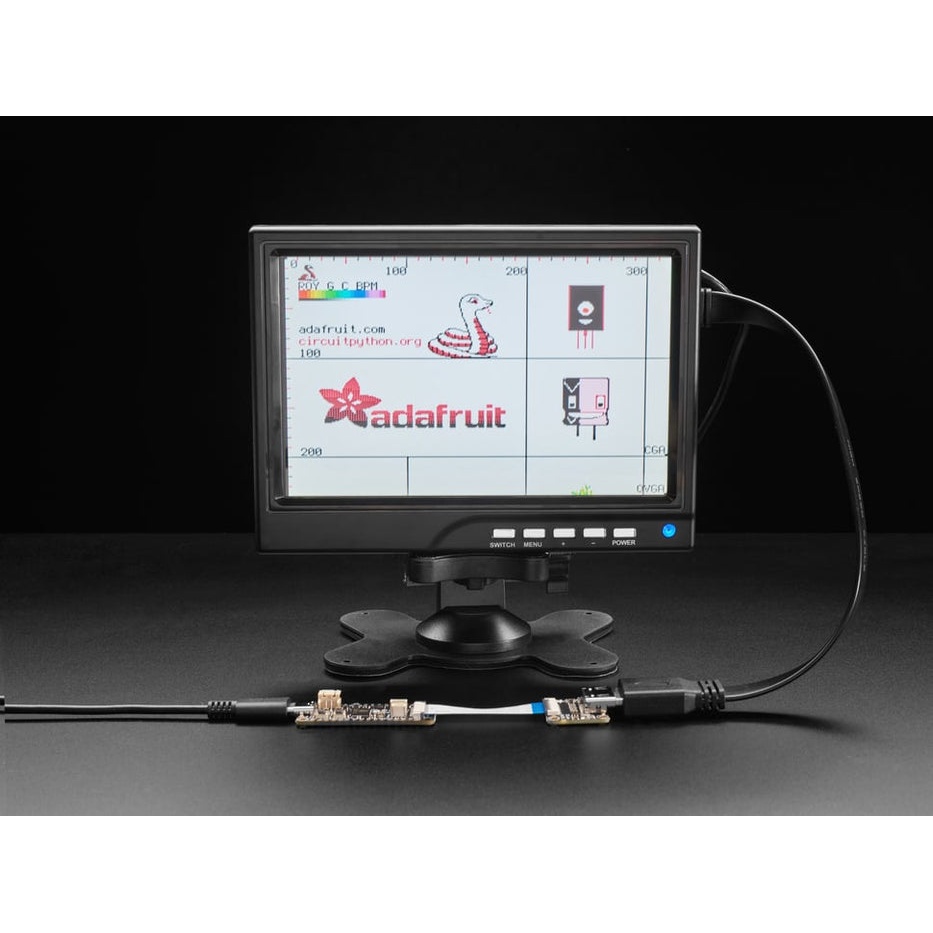

・Adafruit Feather RP2350(HSTXポート/PSRAM 8MB搭載)のFPCコネクタに接続してHDMIモニターにDVIビデオ信号を出力できます
　－クロック、レーン0～2の各差動信号線の他、I2C信号やCEC、ホットプラグ信号もサポート
　－CircuitPythonでは16 bitカラーで320 x 240 pxをサポート
　－4/8 bitカラーまたは1/2 bitグレイスケールで640 x 480 pxの解像度
　－I2C信号をサポートしておりディスプレイのEEPROMを読むことが出来ます
　－CEC、HOTPLUG信号もサポートしておりディスプレイの接続/切り離しを検出できます

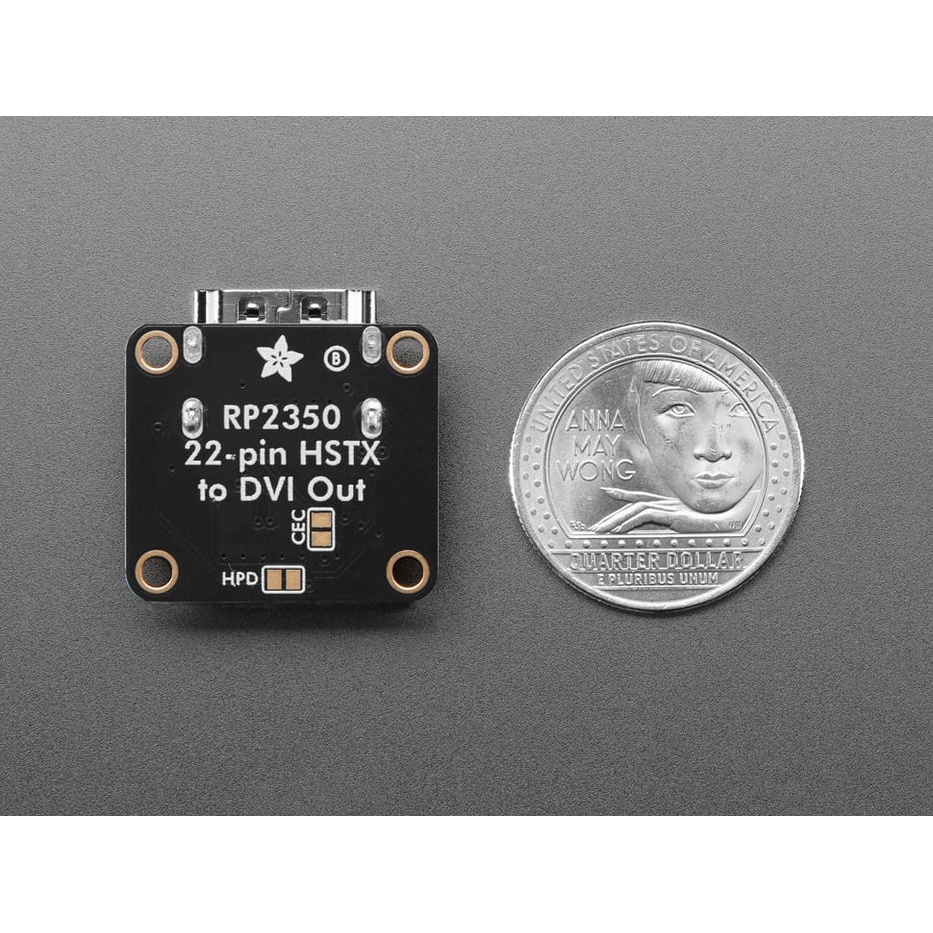

　－ジャンパカットで無効にできます
・Adafruit Feather RP2350(HSTXポート/PSRAM 8MB搭載)との接続にはカメラ用の22ピンFPCケーブルを使用可能
・I2C信号のレベルシフタや3.3 Vから5 Vへの昇圧回路を搭載
・25.9×24.9×7.8 mmのコンパクトサイズ

Adafruit Feather RP2350(HSTXポート/PSRAM 8MB搭載)接続時の【利用IOピンと回路】

RP2350A ピン 信号　---配線・回路 --------------- DVIコネクタ
GPIO12(HSTX12) Lane 2+--- [220 Ω抵抗] ------------------ TX2+
GPIO13(HSTX13) Lane 2---- [220 Ω抵抗] ------------------ TX2-
GPIO14(HSTX14) Clock +--- [220 Ω抵抗] ------------------ TXC+
GPIO15(HSTX15) Clock ---- [220 Ω抵抗] ------------------ TXC-
GPIO16(HSTX16) Lane 1+--- [220 Ω抵抗] ------------------ TX1+
GPIO17(HSTX17) Lane 1---- [220 Ω抵抗] ------------------ TX1-
GPIO18(HSTX18) Lane 0+--- [220 Ω抵抗] ------------------ TX0+
GPIO19(HSTX19) Lane 0---- [220 Ω抵抗] ------------------ TX0-
GPIO11 HOTPLUG--- [J1]---[アッテネータ]----- HOTPLUG
GPIO10 CEC--- [J2]------------------------------ CEC
GPIO02(SDA) SDA--- [レベルシフタ]------------------ DDAT
GPIO03(SCL) SCL--- [レベルシフタ]------------------ DCLK
3.3 V--- [昇圧回路]----------------------- +5 V
GND---------------------------- SHIELD、GND

【セット内容】
・ Adafruit Feather RP2350用DVI表示アダプタ基板 ×1

※ 【22ピンFPCケーブルやAdafruit Feather RP2350(HSTXポート/PSRAM 8MB搭載)は含まれません】。別途お買い求め下さい。

【資料】
・使用ガイド
・Adafruit Feather RP2350(HSTXポート/PSRAM 8MB搭載)のドキュメントページ

【Adafruitによる紹介動画】
