POLOLU-5384
絶縁型DC-DCコンバータ(MIE1W0505BGLVH、5V/3.3V、200mA)
マルツコード：
M3586-901
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/01 14:43 現在）

提携先在庫数：31個(2025/07/01 09:00現在)

納期：
4営業日程度
数量
1個以上
￥850.00
(税込￥935.00)

絶縁型DC-DCコンバータ(MIE1W0505BGLVH、5V/3.3V、200mA)【POLOLU-5384】

の概要

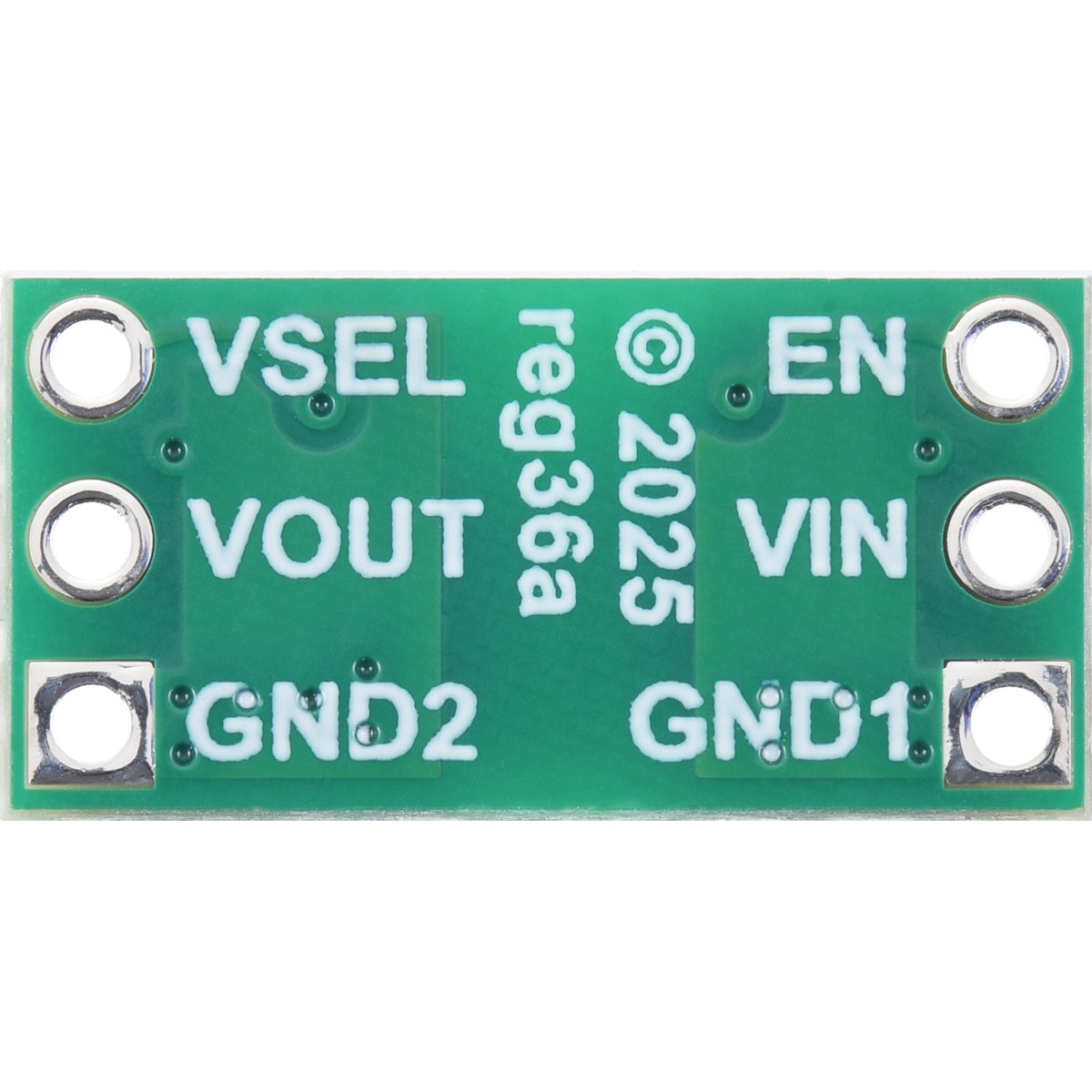

安定化された5 Vまたは3.3 V出力を200 mAまで取り出せるガルバニック絶縁(電気的絶縁)DC-DC コンバータです。非絶縁電源とは違い、出力側グラウンド(GND2)は入力側グラウンド(GND1)とは独立しているので、予測不可能なシステム挙動や破壊につながる恐れのあるグラウンドループの防止やグラウンド電流回避が可能です。

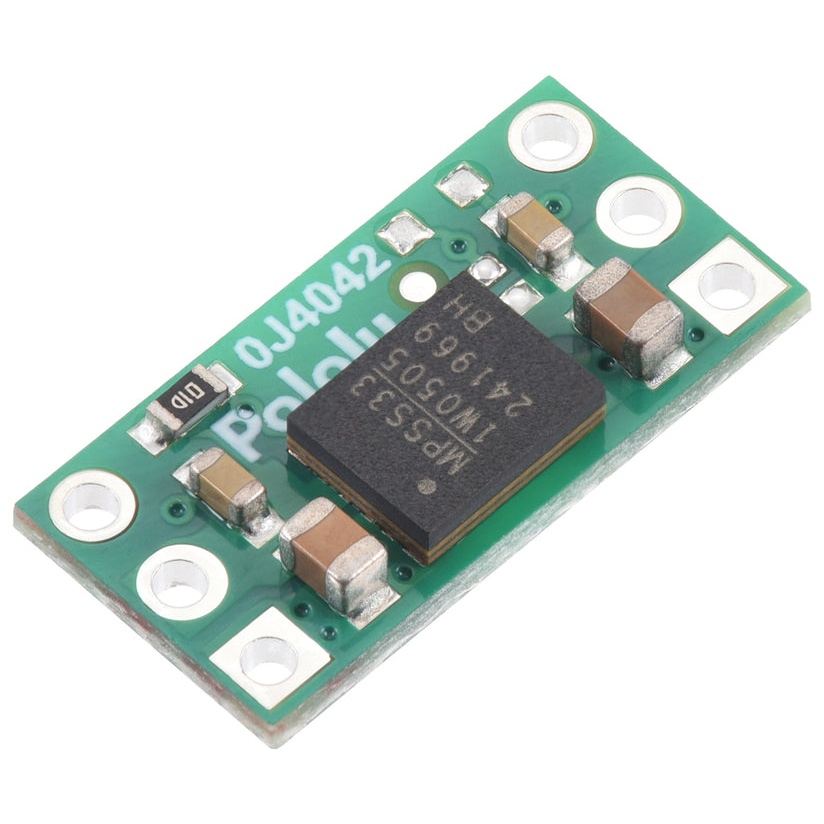

本モジュールはMPS MIE1W0505BGLVHをベースにしており、絶縁定格は2.5 kVRMSです。PCBはICと同様に、3.5 mmの最小クリアランスと絶縁側間の沿面距離(creepage)で設計されていますが、各種規格の認証は取得していません。詳細はMIE1W0505BGLVHデータシートをご覧ください。

●特長

・入出力間でガルバニック絶縁
・入力電圧範囲:3～5.5 V
・選択可能な安定化出力:5 /3.3 V (デフォルト5V)
・出力電流:
　－連続180mA /ピーク 200mA(5V入力時)
　－最大75mA (3.3V入力時)
・過熱/回路短絡保護
・コンパクトサイズ:7.62×15.24 mm ピッチ 2.54mm (ブレッドボード互換 )

●仕様

寸法7.62×15.24×2.54 mm
重量0.5 g
最小動作電圧3.0 V
最大動作電圧5.5 V
最大出力電流200 mA
出力電圧5 V
逆電圧保護N
最大静止電流8 mA

【資料】
・MPS MIE1W0505BGLVHデータシート
・MPS MIE1W0505BGLVH製品ページ
・寸法図
