WAVESHARE-30323
Waveshare 7インチDSI接続タッチディスプレイ
マルツコード：
M3586-921
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/10 07:16 現在）

提携先在庫数：9個(2025/07/09 09:00現在)

納期：
4営業日程度
数量
1個以上
￥9,008.00
(税込￥9,908.00)

Waveshare 7インチDSI接続タッチディスプレイ【WAVESHARE-30323】

の概要

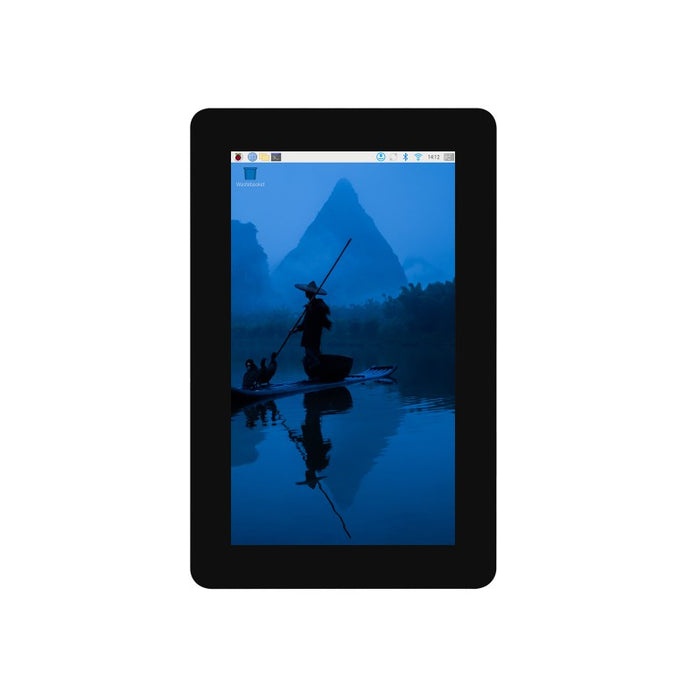

7インチのDSI接続による高精細タッチディスプレイです。720×1280ピクセルのIPSパネルは広視野角(約170°)を実現し、どの角度からもクリアな映像が得られます。静電容量式タッチスクリーンは10点タッチに対応し、直感的なマルチタッチ操作が可能です。さらに、光学結合加工された強化ガラス(6H相当・防指紋加工済み)により、優れた視認性と耐久性を両立しています。

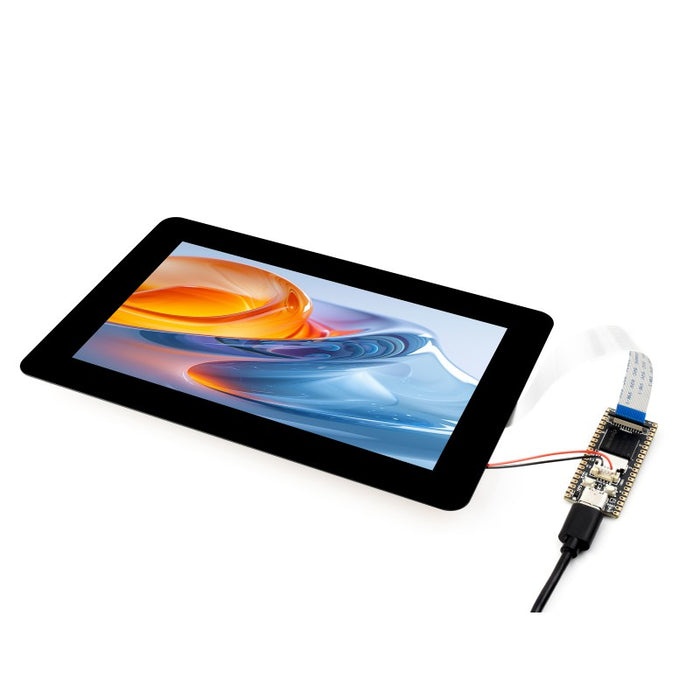

DSIケーブル一本で簡単に接続でき、タッチ信号はICインターフェースで伝達されるので、Raspberry Piや各種開発ボードとの連携が容易です。Raspberry Piだけでなく、ESP32-P4、RK3506、RK3576などにも対応し、幅広いアプリケーションにご利用いただけます。

●特長

・10点静電容量式タッチコントロール
・720×1280ピクセルのIPSディスプレイパネル
・硬度最大6 Hの強化ガラスパネル
・光学接着強化ガラスパネル
・AF指紋防止加工により指紋が付きにくく、お手入れが簡単
・DSIインターフェース接続
・リフレッシュレートが60 Hz
・バックライトの明るさをソフトウェア制御

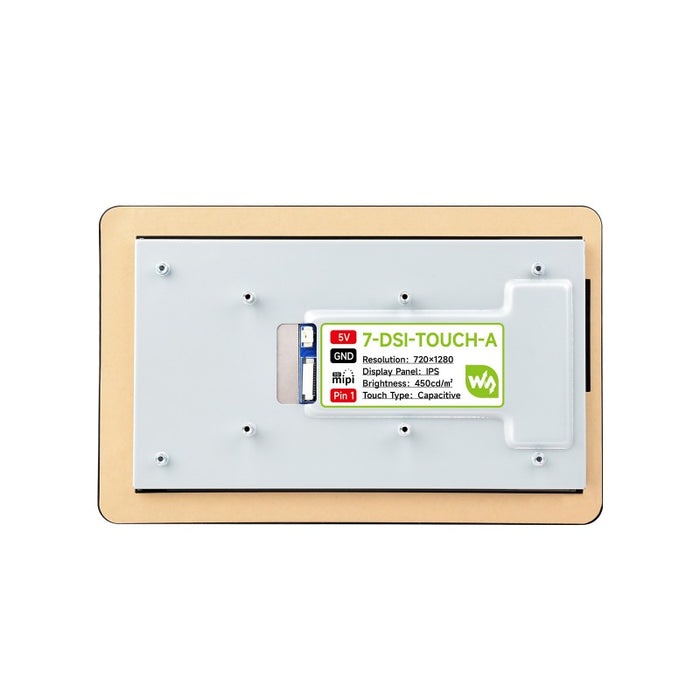

●仕様

ディスプレイサイズ 7インチ
解像度 720×1280
視野角 170°
パネルタイプ IPS
タッチ方式 静電容量式(10点タッチ対応)
タッチパネル 光学結合強化ガラス(6 H相当・防指紋加工)
接続方式※ DSI(映像) / I2C(タッチ)
リフレッシュレート 最大60 Hz
電源電圧 4.75～5.30 V
入力電流 ≧0.5 A

※LCDの電源に別途MX 1.25 2ピンを介したDC 5Vの供給が必要です。

【対応機種】
・Raspberry Pi(各種モデル、Compute Module含む)
・ESP32-P4
・RK3506 / RK3576

【セット内容】
・Waveshare 7インチDSI接続タッチディスプレイ ×1
・DSIケーブル(12cm) ×1
・MX 1.25 2ピンから2.54mmピッチ3ピンケーブル ×1
・FPC 22PINケーブル(約20cm) ×2
・ネジパック ×1

【資料】
・Wiki
機種ごとの組立手順、ソフト設定ガイドなどが掲載されています
