WIZNET-W5100S-EVB-PICO2
WIZnet W5100S-EVB-Pico2
マルツコード：
M3586-923
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/08 11:39 現在）

提携先在庫数：7個(2025/07/08 09:00現在)

納期：
4営業日程度
数量
1個以上
￥2,268.00
(税込￥2,494.00)

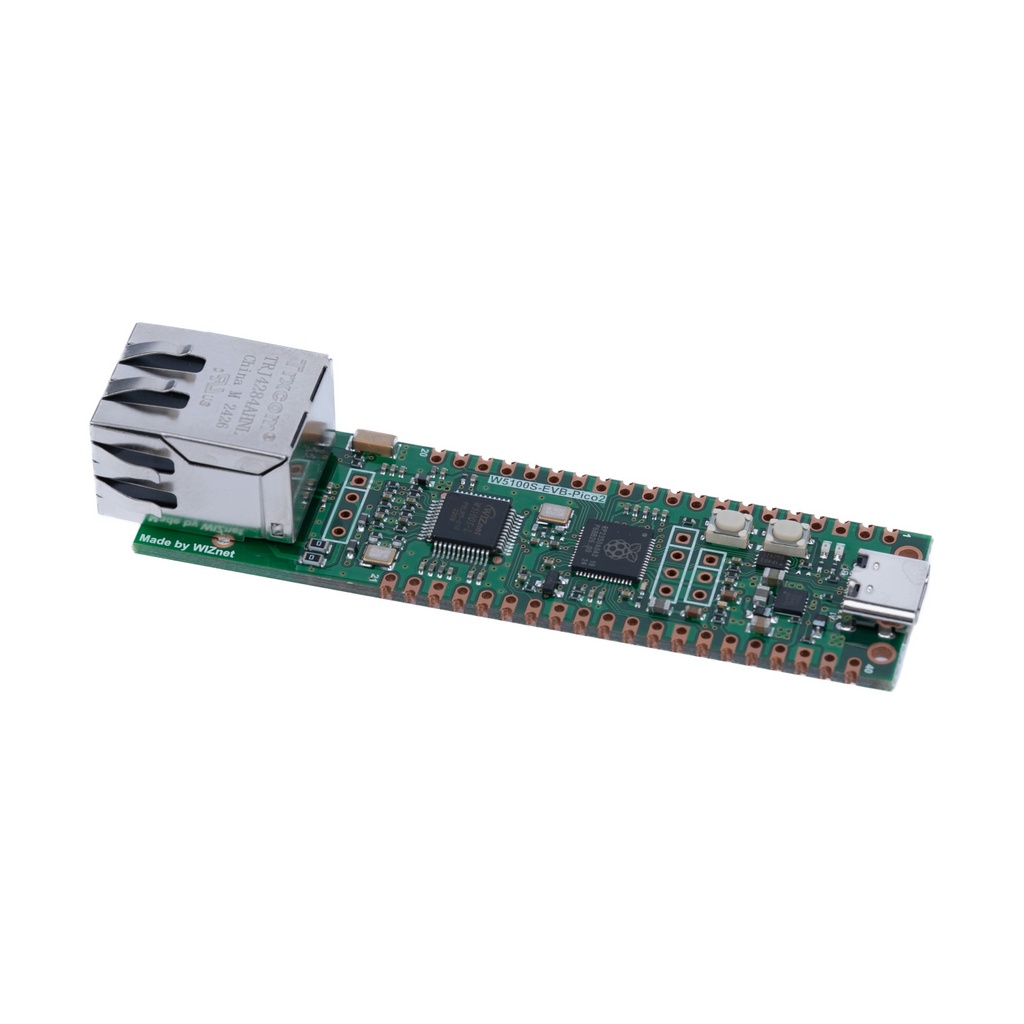

WIZnet W5100S-EVB-Pico2【WIZNET-W5100S-EVB-Pico2】

の概要

Raspberry Pi RP2350 とハードウェア TCP/IPコントローラ W5100S が搭載された、Raspberry Pi Pico 2相当ボードでEthernet機能が使用可能なマイコン評価ボードです。

●特長

・RP2350マイクロコントローラ
・シンメトリックデュアルArm Cortex M33コア(クロック 150 MHz)
　－520 Kバイト マルチバンク高性能SRAM
　－XIP機能付き外部 Quad SPIフラッシュ(16 Mbitフラッシュ)
　－高性能フルクロスバーバスファブリック
　－最大48個のマルチファンクションGPIO
　－IO電圧 1.8～5 V
・W5100S Ehternet コントローラ
　－ハードウェアインターネットプロトコル:TCP、UDP、WOL over UDP、ICMP、IGMP v1/v2、IPv4、ARP、PPPoE
　－四つの独立したハードウェアソケットを同時にサポート
　－TX/RXバッファ用内部16 KBメモリ
　－高速SPI(SPI MODE 0、3)対応
・アナログ/デジタルペリフェラル
　－12 bit 500 ksps ADコンバータ
　－2 x UART、2 X I2C、2 x SPI、16 X PWMチャンネル
　－1 x タイマー(4アラーム付き)、1 x RTC
　－3 x PIOブロック、12ステートマシン
・フレキシブルでユーザプログラマブルな高速IO
・SDカード/VGAインターフェースをエミュレーション可能
・インターフェース
　－USB Type-C(電源/データ通信)
　－40ピン DIPスタイル 2.54 mmピッチ端面スルーホール
　－3ピンARM SWDポート
・ネットワーク
　－10/100 イーサネット PHY 組み込み
　－オートネゴシエーション対応
　－全二重/半二重
　－10 / 100BASE
　－RJ45内蔵(RB1-125BAG1A)
・電源
　－スイッチモード DC/DCコンバータ内蔵

【W5100S-EVB-Pico2内部使用のRP2350 GPIO】

I/Oピン名説明
IGPIO16 MISO(W5100S)
OGPIO17CSn(W5100S)
OGPIO18SCLK(W5100S)
OGPIO19MOSI(W5100S)
OGPIO20RSTn(W5100S)
IGPIO21INTn(W5100S)
IGPIO24VBUSセンス(検出時ハイ)
OGPIO25ユーザーLED
IGPIO29VSYS/3計測(ADC3 )
pinピン名説明
PIN40VBUSマイクロUSB 入力電圧(マイクロUSBポートpin1接続)、通常5 V。
PIN39VSYSシステム入力電圧(4.3～5.5 V)、オンボードLDOで3.3 V生成。
PIN373V3_ENオンボードLDOイネーブルピンに接続。ローで3.3 V(RP2350/W5100S)ディスエーブル 。
PIN363V3 3.3 V 入力電圧(RP2350/W5100S)、オンボードLDOで生成
PIN35ADC_VREFADC 電源(リファレンス)電圧。W5100S-EVB-Picoで3.3 Vをフィルターして生成
PIN33AGNDGPIO26-29グラウンド基準.
PIN30RUNRP2350イネーブルピン。ローショートでRP2350リセット

【資料】
・ドキュメント
・RP2350データシート
・W5100Sデータシート
・ハードウェアレポ

【ファームウェアサンプル】
・C/C++
　－Ethernet
　－AWS
　－Azure
　－LwIP

【アプリケーションノート】
・Ethernet サンプル
　－DHCP_DNS_EXAMPLE_AN_V100 - English
　－FTP_Client_EXAMPLE_AN_V100 - English
　－FTP_Server_EXAMPLE_AN_V100 - English
　－HTTP_Server_EXAMPLE_AN_V100 - English
　－LOOPBACK_EXAMPLE_AN_V100 - English
　－MQTT_Publish_EXAMPLE_AN_V100 - English
　－MQTT_Publish_Subscribe_EXAMPLE_AN_V100 - English
　－MQTT_Subscribe_EXAMPLE_AN_V100 - English
　－NETBIOS_EXAMPLE_AN_V100 - English
　－SNTP_EXAMPLE_AN_V100 - English
　－TCP_Client_over_SSL_EXAMPLE_AN_V100 - English
　－TFTP_Client_EXAMPLE_AN_V100 - English
　－UDP_multicast_receiver_EXAMPLE_AN_V100 - English
・AWS サンプル
　－AWS_IoT_HTTP_EXAMPLE_AN_V100 - English
　－AWS_IoT_MQTT_EXAMPLE_AN_V100 - English
・Azure サンプル
　－AZURE_telemetry_EXAMPLE_AN_V100 - English
　－AZURE_2CD_EXAMPLE_AN_V100 - English
　－AZURE_client_X509_EXAMPLE_AN_V100 - English
　－AZURE_prov_X509_EXAMPLE_AN_V100 - English
・LwIP サンプル
　－lwIP_DHCP_DNS_EXAMPLE_AN_V100 - English
　－lwIP_iPerf_EXAMPLE_AN_V100 - English
　－lwIP_LOOPBACK_EXAMPLE_AN_V100 - English
