M5STACK-C139
M5PaperS3 ESP32-S3搭載 電子ペーパー開発キット
マルツコード：
M3588-334
品質ランク：
M1
在庫のある営業所( 5営業所 )
自社在庫数：
5個
（ 2025/06/30 14:08 現在）

出荷予定日：
2025/6/30
16:00
までのご注文で
2025/6/30
出荷
数量
1個以上
￥10,299.00
(税込￥11,328.00)

M5PaperS3 ESP32-S3搭載 電子ペーパー開発キット【M5STACK-C139】

の概要

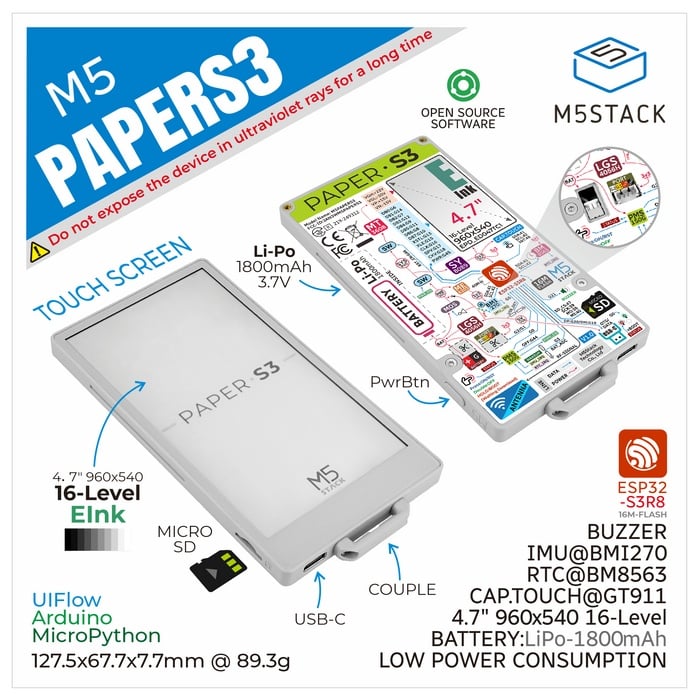

Espressif ESP32-S3を搭載した、タッチ対応低電力電子ペーパー開発デバイス

解像度540×960ピクセルの4.7インチのE-Inkスクリーン(タッチとディスプレイの組み合わせ)があり、 16段階のグレースケール表示をサポートしています。GT911静電容量式タッチパネルを搭載し、2点タッチとさまざまなジェスチャー操作をサポートしています。
このデバイスには、IMU ジャイロセンサ、オンボードブザー、操作用の物理ボタンが統合されています。
また、デバイスの背面にはHY1.25-4P インターフェースが配置されています。デバイスはOTG機能もサポートしており、外部デバイスの接続とデータ交換機能を提供します。
メインCPUのESP32-S3R8には8 MB PSRAMが含まれています。さらに、16 MBの外部フラッシュにより、ストレージ容量が拡張されています。また、データ保存用に、microSDインターフェイスも実装されています。
充電機能付きの1800 mAhリチウムバッテリーを内蔵し、内部RTC(BM8563)により、スリープおよびウェイクアップ機能が提供されます。
本製品は、IoTモニタリング、スマートホームコントロール、環境モニタリング、ヘルスモニタリング、電子ラベル、低電力ディスプレイとインタラクション要件を伴うデータロギングなどのアプリケーションに最適です。

【電源オン/オフとダウンロードモード】
サイドボタンを1回クリックすると電源がオンになり、サイドボタンをダブルクリックすると電源がオフになります。
・ダウンロード モード:ボタンを押したまま、ケーブルを挿入し、ボタンを放すとダウンロードモードになります。

●特長

・ESP32-S3R8メインコントローラ
・4.7インチタッチ対応E-Inkスクリーン、解像度540 × 960
・8 MB PSRAM、16 MB外部フラッシュメモリ
・1800 mAhリチウム電池
・ジャイロスコープ、ブザー、物理ボタンを内蔵
・スリープ/ウェイクアップ用RTCチップ

●仕様

SoCESP32S3R8, Xtensa 32-bit LX7 Dual-Core Processor, 240 MHz, 2.4 GHz Wi-Fi
PSRAM8 MB PSRAM
Flash16 MB外部フラッシュメモリ
ストレージmicroSDカードスロット(microSDは付属しません)
ディスプレイ4.7" Touch E-Ink Screen(EPD_ED047TC1)
解像度540 x 960 ピクセル、16 段階グレースケール表示
タッチインターフェース2点タッチとさまざまなジェスチャーをサポート(GT911 静電容量式タッチパネル)
センサーBMI270 IMU ジャイロセンサ搭載 [Address:0x68]
USB機能OTG/CDC/MSC/Firmware Flashing
入力電圧5 V@500 mA
外部接続端子HY1.25-4P(3v3 + GND + 2 x GPIO)センサ・デバイス追加用
搭載電池3.7 V@1800 mAh リチウム電池 (充電管理IC:LGS4056H)
電池コネクタHY1.25-2P
充電電力5 V@176 mA
電源管理PMS150G(電源オン/オフおよびプログラムダウンロード制御) / 内蔵 BM8563 RTC チップ[Address:0x51]
ボタン物理ボタン x 1(デバイス制御、電源オン/オフ、リセット、ダウンロード モード用)
ブザーパッシブブザー搭載
製品寸法121.5 × 67.7 × 7.7 mm
パッケージ寸法133 × 76 × 19 mm
製品重量89.3 g
パッケージ重量112.9 g

【前モデルとの比較】

製品PaperS3(本製品)Paper1.1
MCUESP32S3R8ESP32-D0WDQ6-V3
E-INKコントロールESP32S3R8IT8951
センサーBMI270 / BM8563BM8653
ストレージFLASH:16 M PSRAM:8 MFLASH:16 M PSRAM:8 M
電池1800 mAh1150 mAh
接続ESP32-S3直接CH9102シリアル変換
アンテナ安定性を向上させたアンテナ第一世代アンテナ

【資料】
・製造元ドキュメントページ
