SEEED-102010671
Seeed Studio XIAO ESP32S3 Plus
マルツコード：
M3588-336
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/29 18:30 現在）

提携先在庫数：10個(2025/07/29 09:00現在)

納期：
4営業日程度
数量
1個以上
￥1,360.00
(税込￥1,496.00)

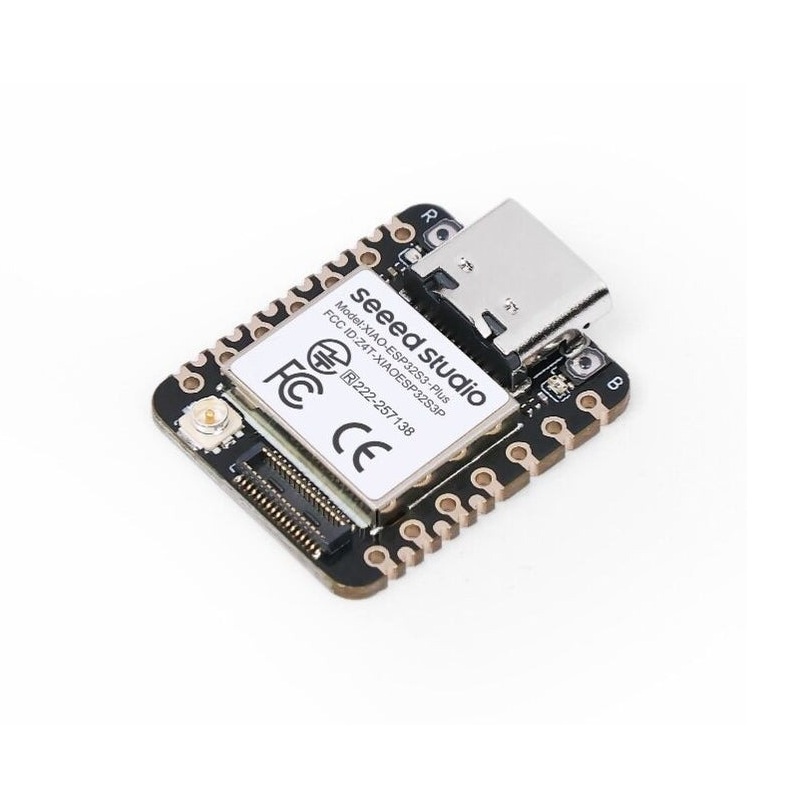

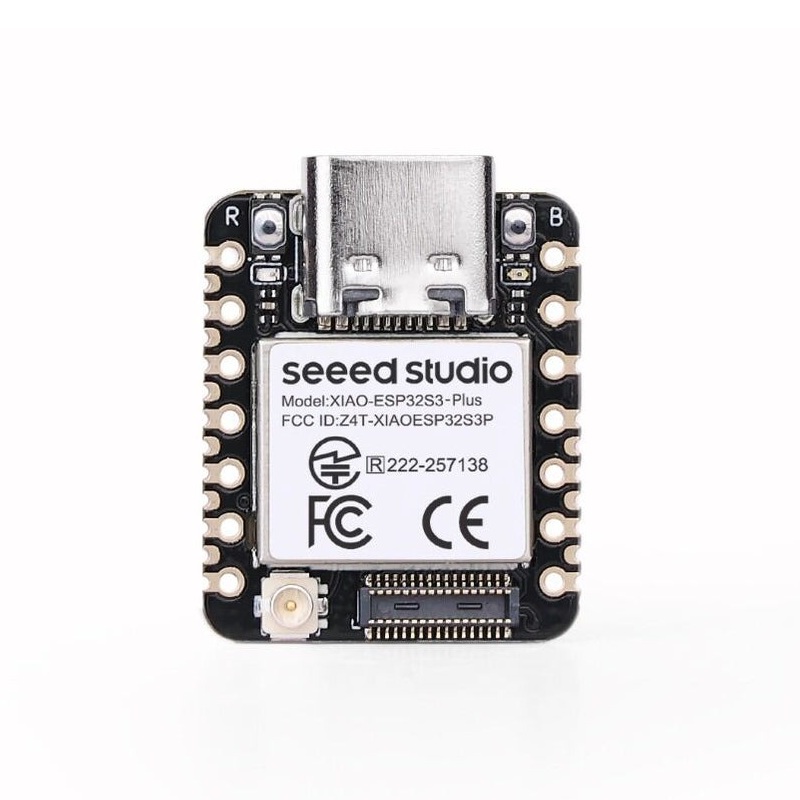

Seeed Studio XIAO ESP32S3 Plus【SEEED-102010671】

の概要

ExpressifESP32-S3R8が搭載された親指サイズ開発ボードSeeed Studio XIAO ESP32S3の新バージョンで、1.27 mmピッチの端面スルーホールが追加された再設計によりほぼ同じサイズのままI/Oが9本増えています。また、フラッシュメモリが16 MBに増設されています。

240 MHz Xtensa 32-bit LX7デュアルコアプロセッサが搭載され、2.4 GHz Wi-FiとBLE 5.0ワイヤレス接続の両方をサポート、リチウム電池の充電管理に対応し14 μAという低消費電力のスリープモードを可能にしました。四つの調整可能な電力モードにより、通信距離、データレート、電力消費のバランスを取って、様々なニーズに対応可能です。

●特長

・パワフルなMCUボード: ESP32S3 32 bit、デュアルコア、最大240 MHzで動作するXtensaプロセッサ、複数の開発ポートを備え、Arduino/MicroPythonに対応。
・卓越したRF性能:2.4 GHz WiFiとBLE 5.0のデュアルワイヤレス通信に対応し、U.FLアンテナ接続時に100 m以上の遠隔通信をサポートします。
・緻密な電源設計:リチウム電池の充電管理機能、14 μAという低消費電力でディープスリープモードが可能な四つの消費電力モデルを提供。
・親指サイズのコンパクトデザイン:21×17.8 mm、XIAO標準のフォームファクターを採用し、ウェアラブルデバイスなどスペースが限られたプロジェクトに適しています。

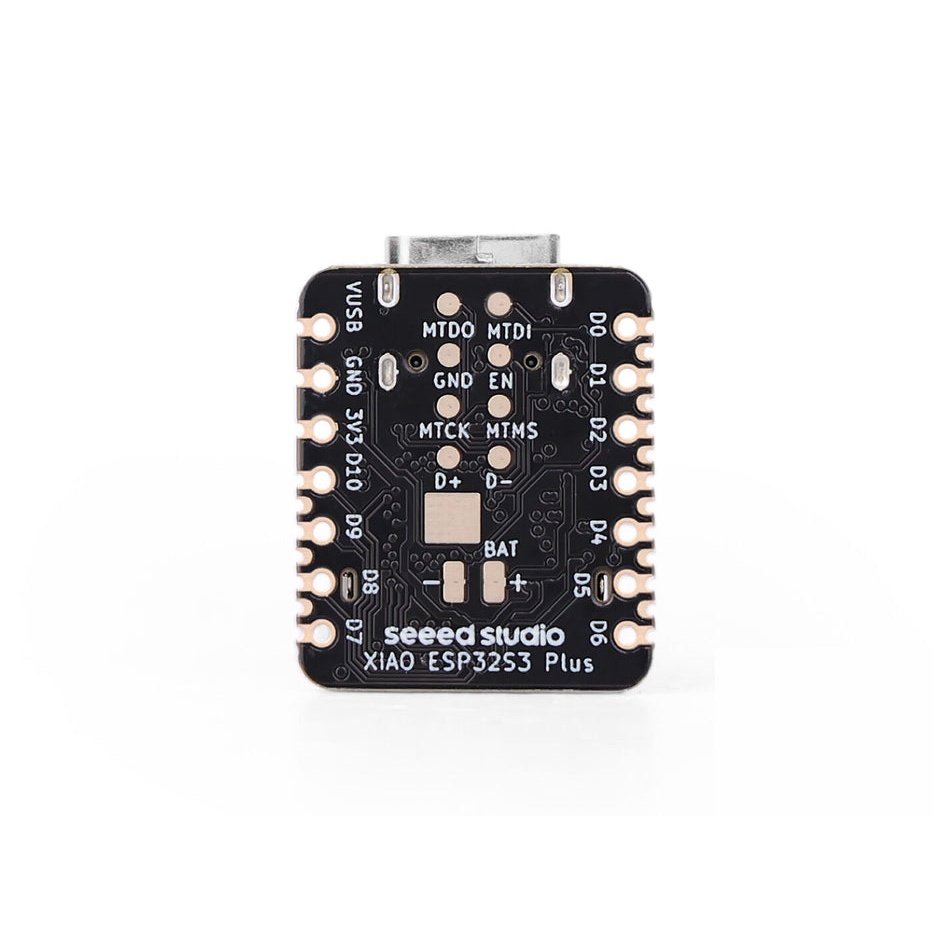

・再設計された1.27mmピッチ端面スルーホールにより、高度なBluetoothプロジェクト向けに9本のGPIOを追加。
・高度なIoTプロジェクト、スマートホーム、専門的なワイヤレスデバイスに最適。

●仕様

プロセッサXtensa LX7 デュアルコア、最大240 MHzで動作する32 bitプロセッサ
ワイヤレス完全な2.4GHz Wi-Fiサブシステム
BLE:Bluetooth 5.0、Bluetoothメッシュ
メモリオンチップ8 MB PSRAM & 16 MB Flash
インターフェースUART ×2、IIC ×1、IIS ×1、SPI ×2、
GPIOs (PWM) ×18、ADC ×9、
User LED ×1、B2B Connector ×1、
Reset button ×1、Boot button ×1
寸法21×17.8 mm
電源入力電圧 (Type-C):5V
入力電圧 (BAT):4.2V
回路動作電圧
(ready to operate)		 Type-C:5V@28mA
BAT:3.8V@35mA
充電バッテリー電流100mA
低消費電力モデルモデムスリープモード:3.8V/26.5mA
ライトスリープモード:3.8V/2.2mA
ディープスリープモード:3.8V/69μA
Wi-Fi有効時消費電力アクティブモード:約85mA
BLE有効時消費電力アクティブモード:約77mA
動作温度ー40 ～ ＋65℃

【資料】
・スタートガイド
・回路図
