POLOLU-5352
CT220BMV-HS5 非接触型電流センサモジュール( ±1.5mT/15G)
マルツコード：
M3588-342
品質ランク：
A
即納在庫数：
0個
（ 2026/03/17 17:29 現在）

納期：
お問合せ下さい
数量
1個以上
￥850.00
(税込￥935.00)

CT220BMV-HS5 非接触型電流センサモジュール( ±1.5mT/15G)【POLOLU-5352】

の概要

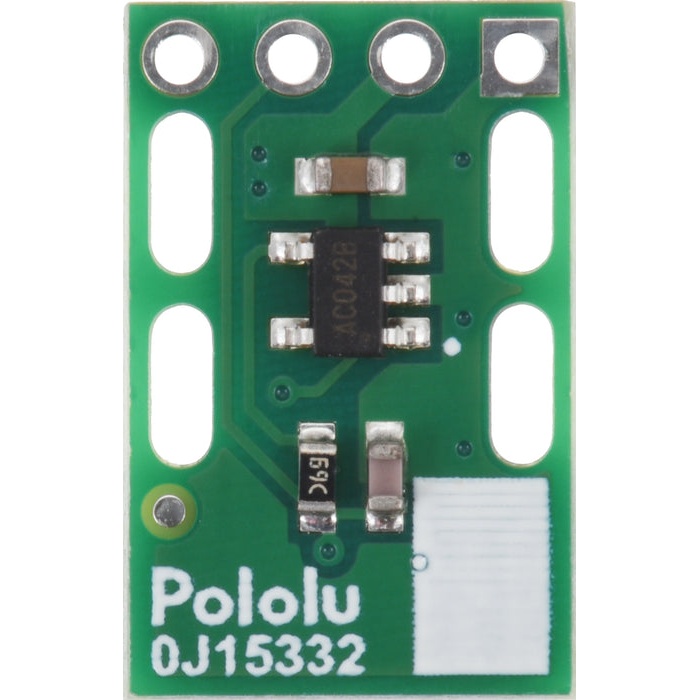

Allegro Microsystems 社のCT220 トンネル磁気抵抗(TMR)非接触型電流センサを簡単に使用/評価するためのモジュールです。磁界範囲±1.5 mT (±15 G)、出力感度 1500 mV/mT (VDD 5 V )/ 990 mV/mT( VDD 3.3 V)のCT220BMV-HS5を搭載しています。バージョンは、センサIC上のACで始まるマーキングで区別できます。

●特長

・近接する導体を流れる電流の磁界を測定する非接触型電流センサ
　－Allegro社の特許取得済みXtremeSense TMR(トンネル磁気抵抗)テクノロジー
　－電流経路にセンサを直列に挿入するための回路切断が不要
　－電気的に絶縁
・磁界に正比例する出力電圧は正確な電流測定に変換可(校正付き)
　－優れたリニアリティと高い分解能
　－温度領域全般での良好な性能
・ACまたはDCで利用可
・レンジ/感度の異なるバージョン( ±1.5mT/15G(※本製品)/ ±15mT/150G)
・フルレンジ90%超または10%未満を示すFLAG出力
・反応時間:20 s(標準)
・帯域幅 30 kHz 雑音減衰RCフィルター搭載
・動作温度範囲:－40 ℃ ～ ＋125 ℃
・コンパクトサイズ:
　－10.16 × 15.75 mm

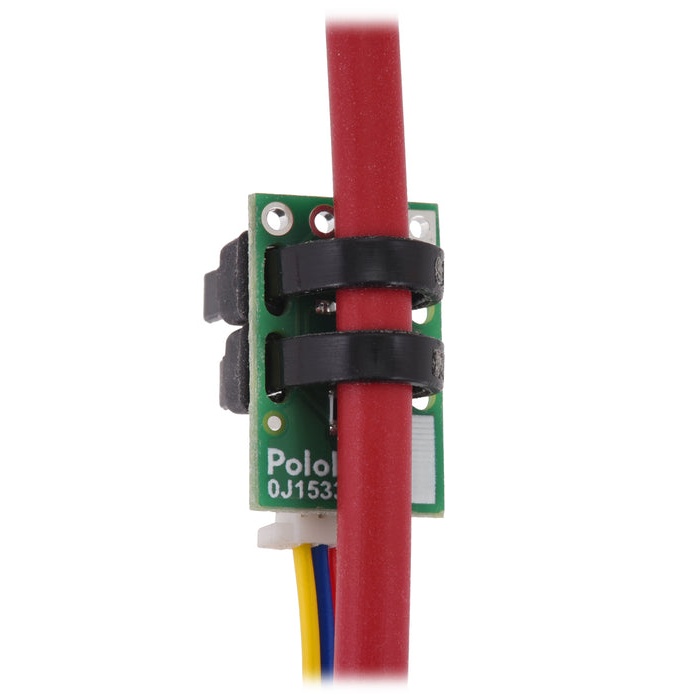

　－活線装着用スロット付き

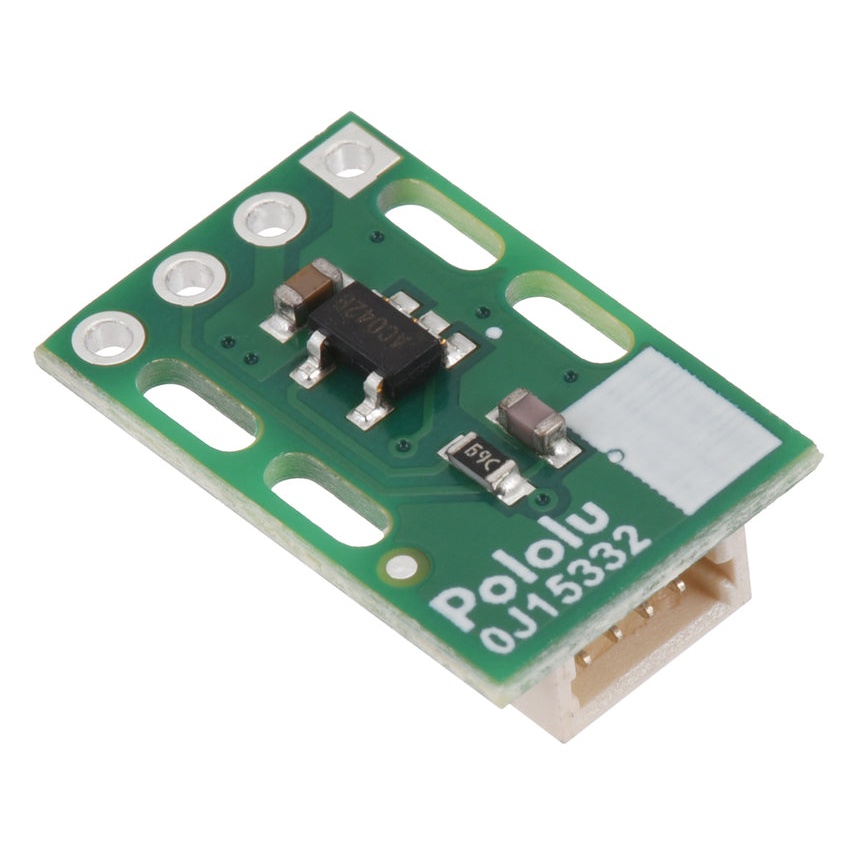

・接続方法:JST SH型 4ピンコネクタ、2.54 mmピッチピン

【資料】
・CT220データシート
・寸法図
