SEEED-103110065

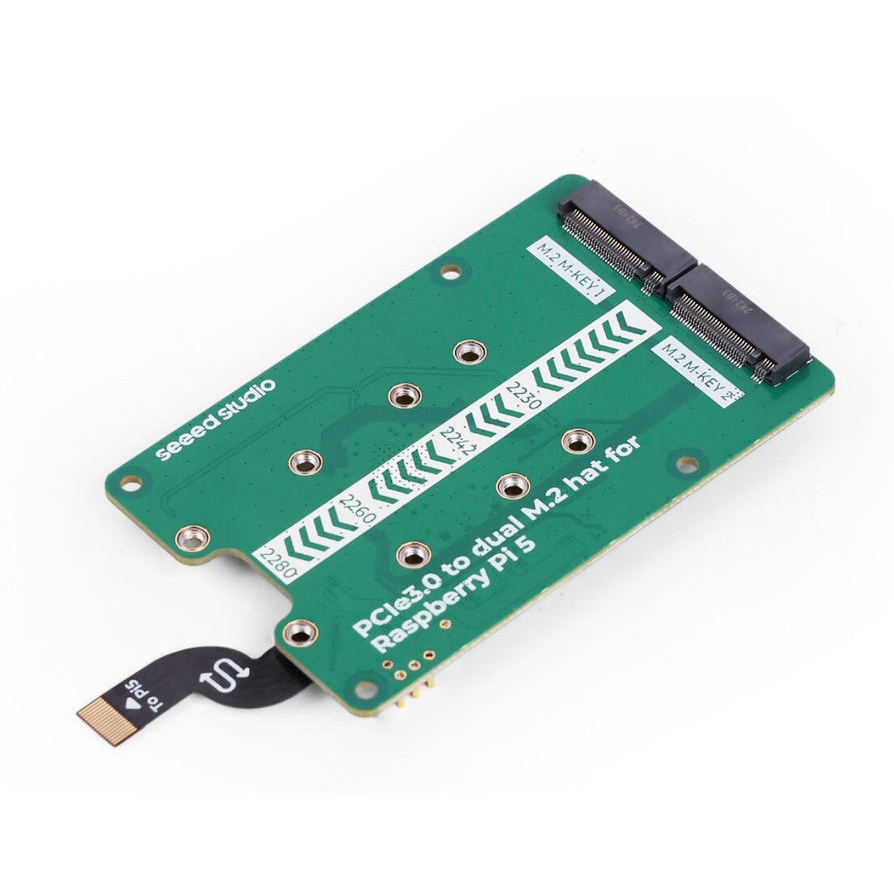

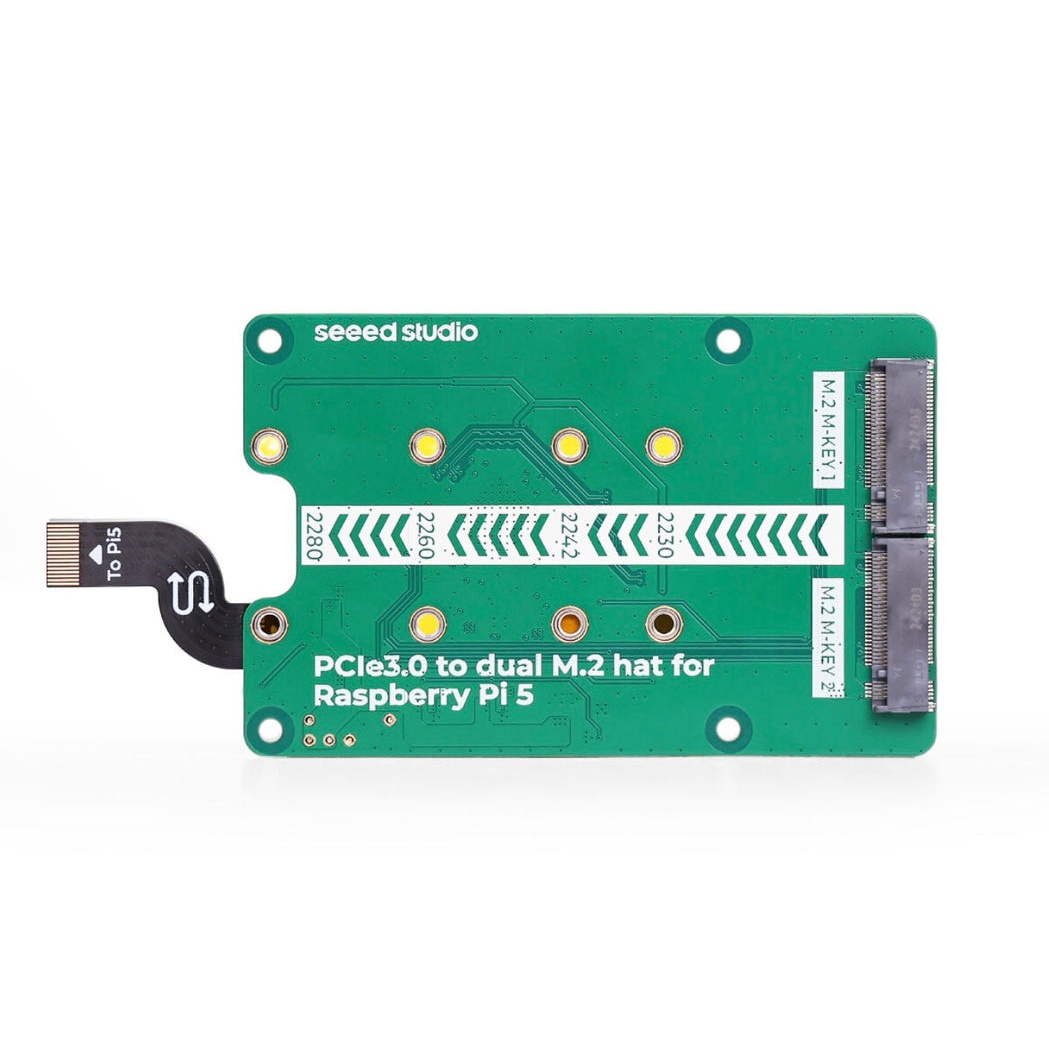

Raspberry Pi 5用PCIe3.0デュアルM.2ハット(NVMe SSD & Hailo8/8L対応)
マルツコード：
M3588-366
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/19 16:50 現在）

提携先在庫数：1個(2025/07/18 09:00現在)

納期：
4営業日程度
数量
1個以上
￥8,160.00
(税込￥8,976.00)

Raspberry Pi 5用PCIe3.0デュアルM.2ハット(NVMe SSD & Hailo8/8L対応)【SEEED-103110065】

の概要

Raspberry Pi 5用の拡張ボードとして、PCIe 3.0を使用してデュアルM.2スロットを提供

●特長

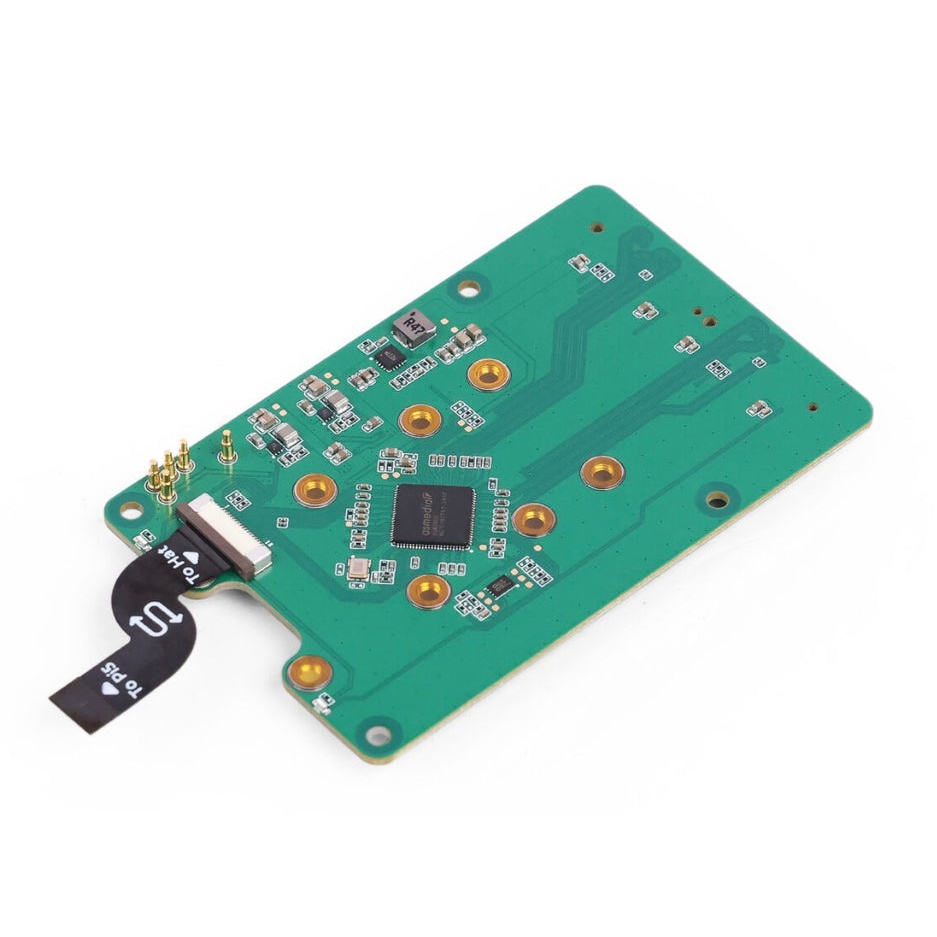

・PCIe 3.0の速度に対応したデュアルM.2スロット:ASMedia ASM2806 PCIe 3.0チップを採用することで、PCIe 2.0の制限を超え、最適なパフォーマンスを保証します。
・安定した電力供給:追加のポゴピンにより電源供給が強化され、安定した高速接続が確保されます。
・複数のサイズをサポート:2230/2242/2260/2280 M.2標準サイズと互換性があります。
・バックマウント設計:40ピンGPIOを自由に使用でき、他のPiのハットと互換性があります。
・ユーザーが使用しやすいデザイン:マイクロSDカードを邪魔しないS型のFPCケーブルを採用。
・オープンソースのケース:Seeed M.2ハットはRaspberry Piの公式ケースと互換性がありません。そのため、適合する3Dプリント用のstpファイルを提供します。

【※ご注意】
・Raspberry PiのPCIeとの互換性の問題により、すべてのNVMe SSDsがサポートされるわけではありません。
・Raspberry Piの公式の開発者は、より多くのNVMe SSDのコントローラーやモデルをサポートできるようにシステムを継続的に更新しています。SSDからの起動が必要な場合には、最新のRaspberry Piのファームウェアとブートローダーに更新することを強くお勧めします。

より詳細な手順については、こちらをご覧ください

【Pi5用PCIe 3.0とデュアルM.2スロットの互換性】
SD ブート+SSD バックアップ

M.2 ハット読み取り速度書き込み速度
PCIe 3.0822 MB/s716 MB/s
PCIe 2.0431 MB/s389 MB/s

SDブート+SSDバックアップ

M.2 デュアルハット二つの読み取り速度二つの書き込み速度2つの読み書き速度
PCIe 3.0平均 454 MB/s平均 407 MB/s697 MB/s 663 MB/s
PCIe 2.0平均 234 MB/s平均 214 MB/s414 MB/s 324 MB/s

SSDブート+Hailo AI アクセラレータ

M.2 デュアルハット(Hailo-8)読み取り速度読み取りとHailo8書き込み速度書き込みとHailo8
PCIe 3.0812 MB/s416 MB/s 187 FPS701 MB/s340 MB/s 188 FPS
PCIe 2.0429 MB/s233 MB/s 128 FPS372 MB/s273 MB/s 111 FPS

●仕様

M.2 スロット2個
最大PCIe 速度PCIe gen3.0
PCIe スイッチチップASM2806
サポートするM.2サイズ2280/2260/2242/2230
最大電力供給5 V、3 A(最大3 A:ポゴピン 2 A+PCIeコネクタ 1 A)
ケーブルFPC
組み立て方法バックインストール

【使用例】
・AIアクセラレーションと高速なSSDストレージを同時にサポート
・デュアルNVMe SSDを接続して、大容量ストレージを実現
・SSDからRaspberry Piを起動

【セット内容】
・PCIe 3.0からデュアルM.2ハット ×1
・FPCケーブル(50 mm) ×2
・ねじ & スタッドパック ×1

※ SATA SSDはこのハットと互換性はありません。

【資料】
・wiki(使用方法)
