SB-6565-03
ソレノイド制御基板 マルチコントローラーUSB
マルツコード：
M3589-191
品質ランク：
M1
自社在庫数：
3個
（ 2025/09/28 06:29 現在）

出荷予定日：
2025/9/29
数量
1個以上
￥1,949.00
(税込￥2,143.00)
20個以上
￥1,852.00
(税込￥2,037.00)

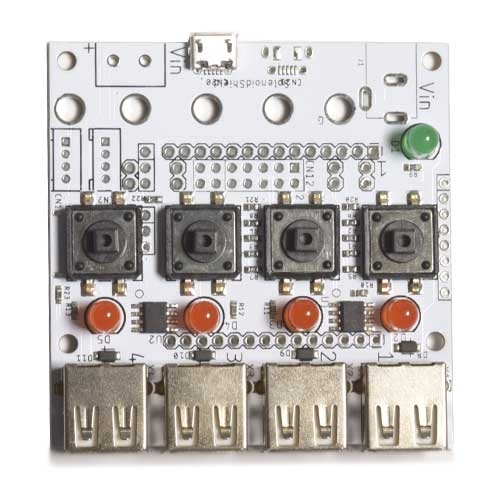

ソレノイド制御基板 マルチコントローラーUSB【SB-6565-03】

の概要

簡単にソレノイドを駆動できる制御基板

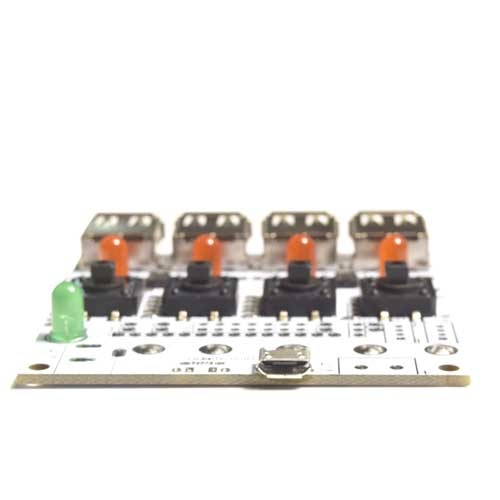

ソレノイドの駆動電圧に合わせたACアダプタや電池ボックスを用意することで、簡単にソレノイドを駆動できる制御基板です。ソレノイドの駆動電圧は、6V/12V/24Vが一般的なので、3.3Vや5Vで動作するマイコンとは別に電源を用意する必要があります。電源にはmicroUSBコネクタを持つACアダプタを接続し、ソレノイドはUSB Type-Aコネクタで接続します。
ArduinoやRaspberry Pi、Ichigo Jam、micro:bitなどのマイコンボードを接続できる端子やコネクタの基板パターンが用意されており、GroveコネクタによりM5StackやSeeduinoを接続することもできます。ただし、使用する端子やコネクタは別途用意してはんだ付けする必要があります。
ソレノイドの駆動にはNチャンネルMOSFETが使用され、MOSFETのゲートにマイコンから5Vや3.3Vが印加されるとONになります。また、中央にあるタクトスイッチを押してもONになります。ONになると赤色LEDが点灯します。

●特長

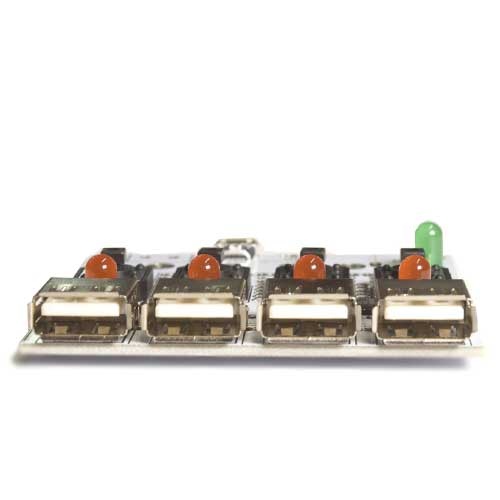

・USB Type-Aコネクタでソレノイドを接続
・最大4台のソレノイドを制御可能
・マイコンからの信号またはタクトスイッチでソレノイドを駆動
・電源にはソレノイドの駆動電圧に合わせたACアダプタや電池などを使用
・ソレノイドが駆動する際、赤色LEDが点灯
・5V基板付きソレノイド(SSAH0830A、SSBH0830A)のソレキットに接続可能

●仕様

型 式SB-6565-03
サイズ65×65×13mm
重量25g
付属品ジャンパーピン4個
ソレノイド接続タイプUSB Type-Aコネクタ
接続可能マイコンArduino、micro:bit、Raspberry Pi、Ichigo Jam、Groveで接続可能なマイコンボード
