SSCI-105422
スイッチサイエンス STM32開発ボード STM32G030F6搭載
マルツコード：
M3590-001
品質ランク：
A
取り寄せ先在庫数：
51個

2026/06/09 9:00 現在

納期：
4営業日程度
数量
1個以上
￥727.00
(税込￥799.00)

スイッチサイエンス STM32開発ボード STM32G030F6搭載【SSCI-105422】

の概要

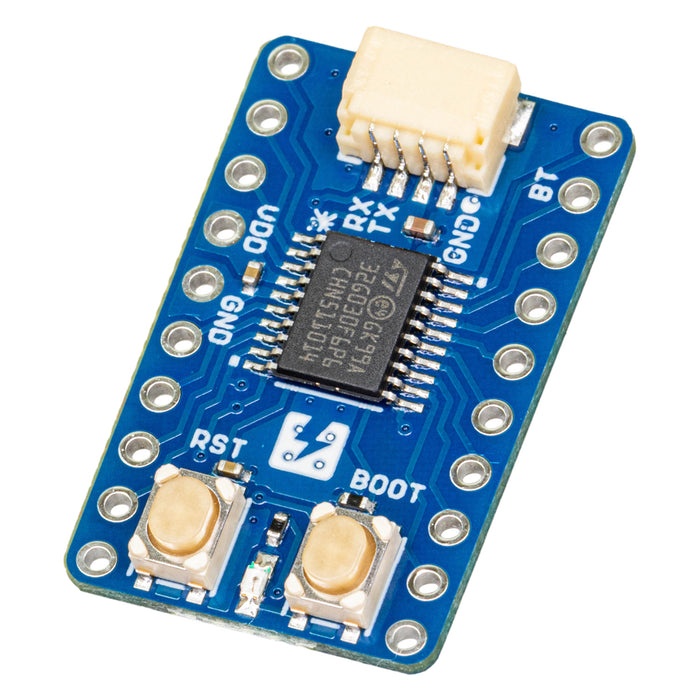

本製品は、STマイクロエレクトロニクス製の32ビットマイコン「STM32G030F6」を搭載した、超小型・低消費電力のマイコンボードです。Cortex-M0+コアをベースにし、最大64MHzの動作周波数と、32KBのフラッシュメモリ、8KBのSRAMを備え、組込み開発や電子工作に最適です。
リセットスイッチRSTとブートモード切替スイッチBOOT、汎用LEDPA4、ソフトウェア書き込み用にJST SH4ピンコネクタを搭載しています。GPIOピンは17本、ADC入力は14本あります。各ピンには複数のダイパッドが内部で接続されています。これは「マルチボンディング」と呼ばれる技術によるものです。

●特長

・STマイクロエレクトロニクス 32bitマイコン STM32G030F6搭載
・Arm Cortex-M0+コア、最大64MHz動作
・リセットスイッチRSTとブートモード切替スイッチBOOT
・汎用LEDPA4
・17本のGPIOポート
・ソフトウェア書き込み用にJST SH4ピンコネクタ

●仕様

コアArm Cortex-M0+
フラッシュメモリ32KB
SRAM8KB
GPIOポート17本

※ご注意:
・電源回路は搭載していません。VDDピンに2.0～3.6 Vの電源を接続してください。
・この開発ボードには、あらかじめブートローダが書き込まれているため、Arduino IDEを使ってソフトウェアを開発できます。ソフトウェアの書き込みには別途USBシリアル変換アダプターとQwiicケーブルが必要です。
・ソフトウェアを書き込むときは、まずブートモード切替スイッチBOOTを押しながら、リセットスイッチRSTを押してください。これでボードが書き込みモードに切り替わります。その後、Arduino IDEからソフトウェアを書き込んでください。

【資料】

・STM32G030F6データシート
・回路図
・基板図

【IDEで開発する手順】
1. 次のURLをファイル→基本設定→追加のボードマネージャーのURLに追記してください。

https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json

2. ボードマネージャからSTM32 based boardsをインストールしてください。
3. STM32マイコンにファームウェアを書き込むためのツールSTM32CubeProgrammerをインストールしてください。
4. USBシリアル変換アダプターのVCCを3.3 Vに切り替え(ジャンパー)、USBシリアル変換アダプターと開発ボードを次のように接続してください。

Qwiic/STEMMA QTコネクタ→USBシリアル変換アダプターGND
黒→GNDVCC
赤→VCC ※3.3 VSDA
青→RXSCL
黄→TX

5. ブートモード切替スイッチBOOTを押したままリセットスイッチRSTを押してください。
6. 次のようにボードの設定を行いスケッチを書き込んでください。
　　ボード:Generic STM32G0 series
　　ポート:COM8※USBシリアル変換が接続されているポート
　　Board part number:Generic G030F6Px
　　Upload method:STM32CubeProgrammer (Serial)
　　USB support (if available):None
　　U(S)ART support:Enabled (generic 'Serial')
