WAVESHARE-30737
RP2350搭載 1.43インチ丸型AMOLEDタッチスクリーン開発ボード(ケース付き)
マルツコード：
M3590-025
品質ランク：
M1
自社在庫数：
0個
（ 2025/08/29 08:38 現在）

提携先在庫数：13個(2025/08/28 09:00現在)

納期：
4営業日程度
数量
1個以上
￥5,165.00
(税込￥5,681.00)

RP2350搭載 1.43インチ丸型AMOLEDタッチスクリーン開発ボード(ケース付き)【WAVESHARE-30737】

の概要

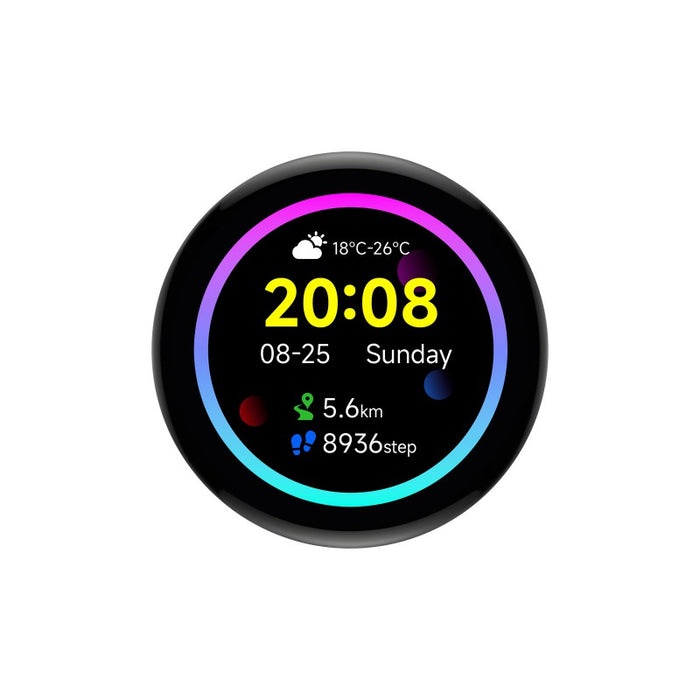

大容量16MBのフラッシュメモリ、高速150MHz(最高)駆動のRP2350と1.43インチ丸型AMOLEDタッチスクリーンが搭載された高性能MCUボードで、LVGLのようなGUIアプリケーション※をスムーズに実行することができます。

※LVGL(Light and Versatile Graphics Library):組み込みシステム向けの無料かつオープンソースのグラフィックスライブラリです。

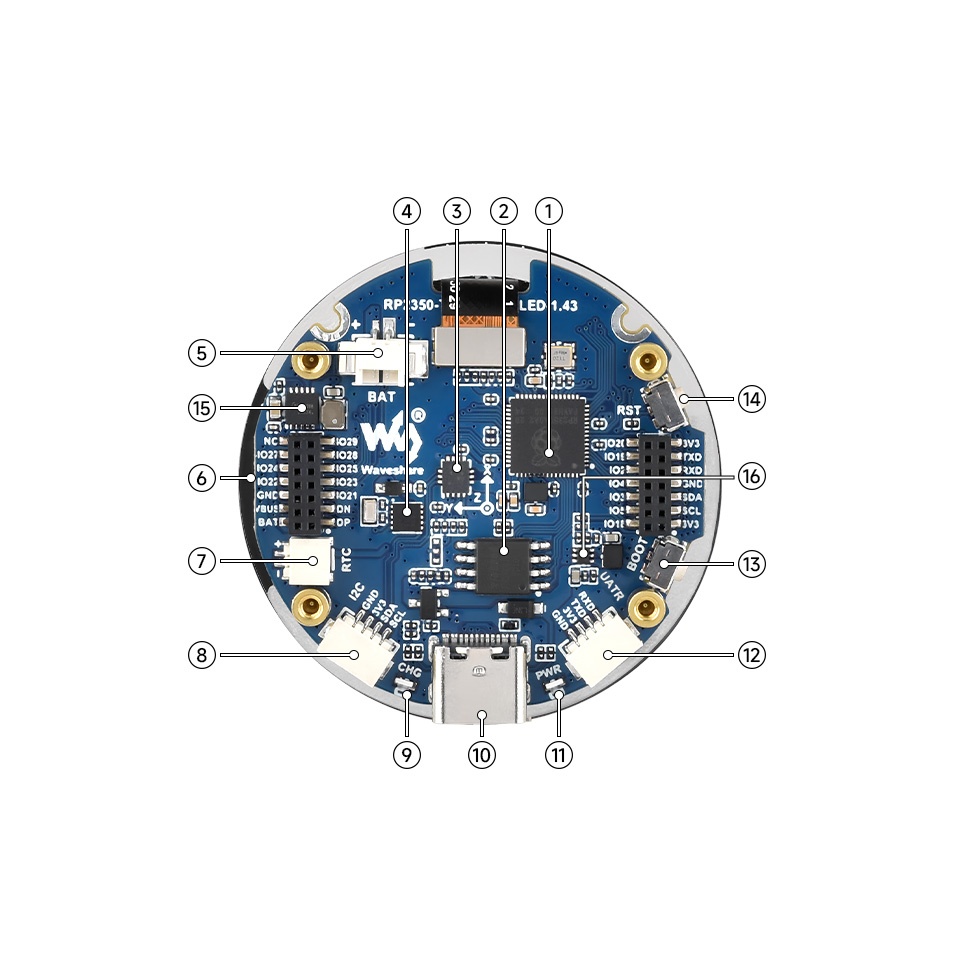

RTCチップ、QMI8658 6軸IMU、TFカードスロット、リチウム電池充電チップ、ブザーなどの豊富な周辺回路が搭載され、またUSB、UART、I2C、GPIOピンヘッダを備えているので、拡張性に富んでいます。

精巧なCNCメタルケースの背面には、カラフルなラベルが貼られてわかりやすく、持ち運びにも便利です。

●特長

・独自のデュアルコアとデュアルアーキテクチャーを採用:デュアルコアARM Cortex-M33プロセッサ、デュアルコア Hazard3 RISC-Vプロセッサ、最大150MHzで動作する高性能
・520KBのSRAM、16MBのオンボードフラッシュメモリ内蔵
・AMOLEDディスプレイ:1.43インチ、SPI接続方式、解像度 466 × 466、1670万色
・I2Cインタフェースを介して制御される静電容量式タッチ機能、割り込み出力をサポート
・モーション検出、歩数のカウントなどに使用のQMI8658 6軸 IMU(加速度計:3軸、ジャイロスコープ:3軸)
・RTC機能用にSH1.0充電端子を備えたPCF85063 RTCチップ
・RSTおよびBOOTサイドボタンを搭載
・3.7Vリチウム電池用のMX1.25コネクタを実装
・写真やファイルなど外部保存用のTFカードスロット
・電源供給、プログラムのダウンロード、デバッグ用のUSB Type-Cポートにより、開発を便利に
・UART、I2C用にそれぞれSH 1.0 4ピンコネクタを、GPIO用に二つの14ピン 1.27mmピッチコネクタを搭載
・Pico C/C++ ソフトウェア開発キット、MicroPython、Arduino IDEをサポートし、簡単に開発を始めることが可能

●仕様

MCURP2350
構成デュアルコアARM Cortex-M33プロセッサ
デュアルコアHazard3 RISC-Vプロセッサ
動作クロック最大150MHz
内蔵機能・高精度クロック&タイマー
・浮動小数点演算ライブラリ
・低消費電力スリープ/休止モード
・USB1.1デバイス/ホストサポート
・ドラッグ&ドロッププログラミング(USBマスストレージ経由)
メモリSRAM: 520KB
フラッシュメモリ: 16MB
外部メモリ: TFカードスロット搭載(外部画像やファイル保存対応)
ディスプレイパネルAMOLED
ディスプレイサイズ1.43インチ
解像度466 × 466
カラー1670万色
輝度350cd/m2
コントラスト比60000:1
接続方式SPI
チップドライバチップ: CO5300
タッチチップ: FT6146
IMUセンサ型式QMI8658
加速度センサ分解能: 16bit
測定範囲: ±2、±4、±8、±16g
ジャイロスコープ分解能: 16bit
測定範囲: ±16、±32、±64、±128、±256、±512、±1024、±2048°/sec
利用可能なI/O・インタフェース・USB Type-Cポート・1.43インチ AMOLED(有機EL)ディスプレイ
・タッチスクリーン
　ー静電容量式タッチパネル
　ーI2Cインタフェース(割り込み出力対応)
・RTC(リアルタイムクロック)
　ーPCF85063チップ内蔵
　ーSH1.0 バッテリーコネクタ(充電対応)
・リチウムバッテリー
　ー3.7V MX1.25 充電/放電端子搭載
・ボタン
　ーRST(リセット)ボタン
　ーBOOTボタン
・通信インタフェース

【付属部品】

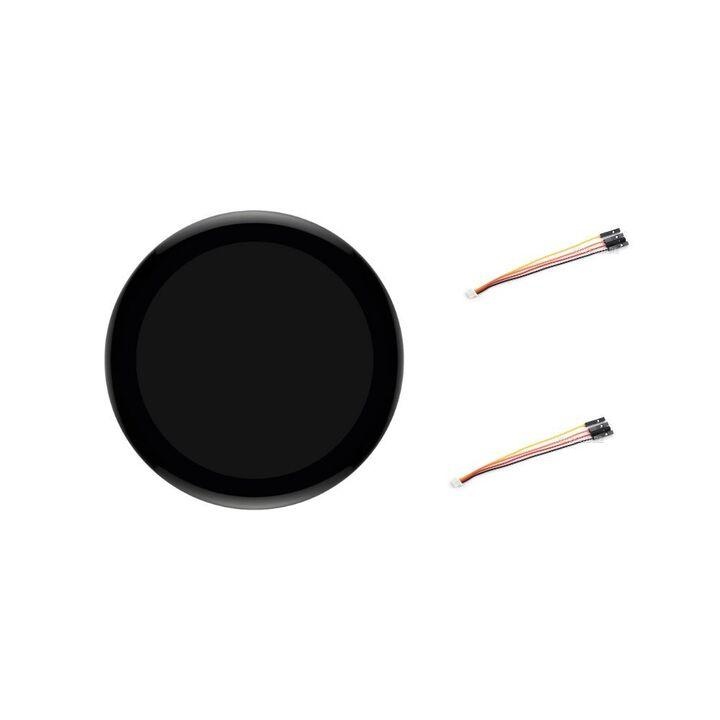

・SH1.0、4ピンケーブル(100mm) ×2

【資料】
・wiki
・回路図
