M5STACK-U196
M5Stack用ToF-90度 測距センサユニット(VL53L0CXV0DH搭載 / 側面方向測距)
マルツコード：
M3590-033
品質ランク：
M1
在庫のある営業所( 5営業所 )
自社在庫数：
9個
（ 2025/08/05 15:30 現在）

出荷予定日：
2025/8/5
16:00
までのご注文で
2025/8/5
出荷
数量
1個以上
￥999.00
(税込￥1,098.00)

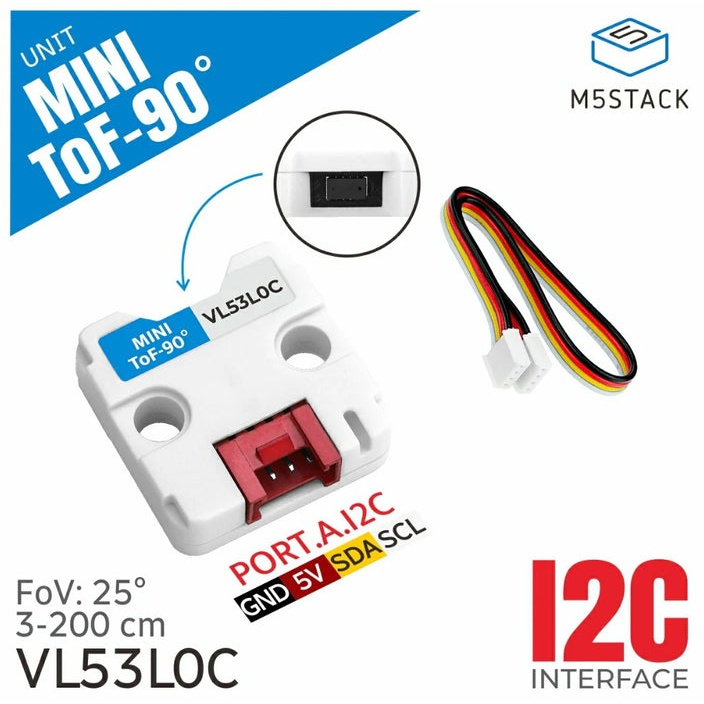

M5Stack用ToF-90度 測距センサユニット(VL53L0CXV0DH搭載 / 側面方向測距)【M5STACK-U196】

の概要

VL53L0Xレーザ測距センサが側面に搭載された超小型ToF(Time-of-Flight)測距センサユニットです。このユニットはレーザー発光モジュールを90°回転させ、センサを側面に設置することで水平方向の距離測定を可能にしています(0.03～2m)。

※ご注意: ユニットの天面方向の距離を測定したい場合は下記商品もご検討ください。
・M5Stack用ToF測距センサユニット (VL53L1X):最大4 m
・M5Stack用ToF測距センサユニット(U010):最大2 m

●特長

・センサが側面に設置されているので水平方向の測距に最適
・最大 2 mまでの測距
・FoV(視野角):25°
・高速応答
・I2C通信
・Arduino言語、UiFlow1、UiFlow2での開発をサポート

●仕様

センサVL53L0X
測距レンジ3~200cm
距離分解能1mm
測定時間標準 23ms(最短 8ms)
FoV(視野角)25°
レーザー光源940nm VCSEL(垂直共振器型面発光レーザー)
安全規格Class 1(IEC 60825-1:2014)
通信方式I2C
I2C通信速度最高 400kHz(fastモード)
I2Cアドレス0x52

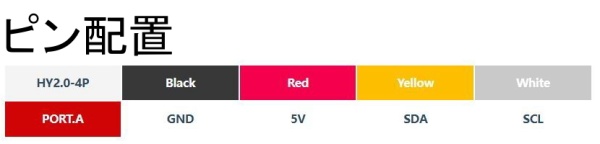

コネクタGROVE互換 HY2.0-4Pコネクタ
消費電流1.92 mA(電源電圧 5.02V、LEDインジケータ点灯時)～10.99 mA(電源電圧 5.02 V、動作時の平均値)
サイズ24.0×24.0×8.0mm

※ご注意: Class 1のレーザーを使用しています。通常使用時には危険性はありませんが、念のため直接眼で見ることは避けた方が無難です。また分解や改造をした状態で使用すると非常に危険ですので、お控えください。この製品によって引き起こされることについて、スイッチサイエンス社は責任を持ちません。

【付属品】
・HY2.0-4Pケーブル ×1

【資料】
・ドキュメント
・回路図
・VL53L0Xデータシート
