M5STACK-U193
M5Stack用パズルユニット(8×8 RGB LEDマトリクス)
マルツコード：
M3590-037
品質ランク：
M1
在庫のある営業所( 5営業所 )
自社在庫数：
13個
（ 2025/08/05 15:21 現在）

出荷予定日：
2025/8/5
16:00
までのご注文で
2025/8/5
出荷
数量
1個以上
￥1,629.00
(税込￥1,791.00)

M5Stack用パズルユニット(8×8 RGB LEDマトリクス)【M5STACK-U193】

の概要

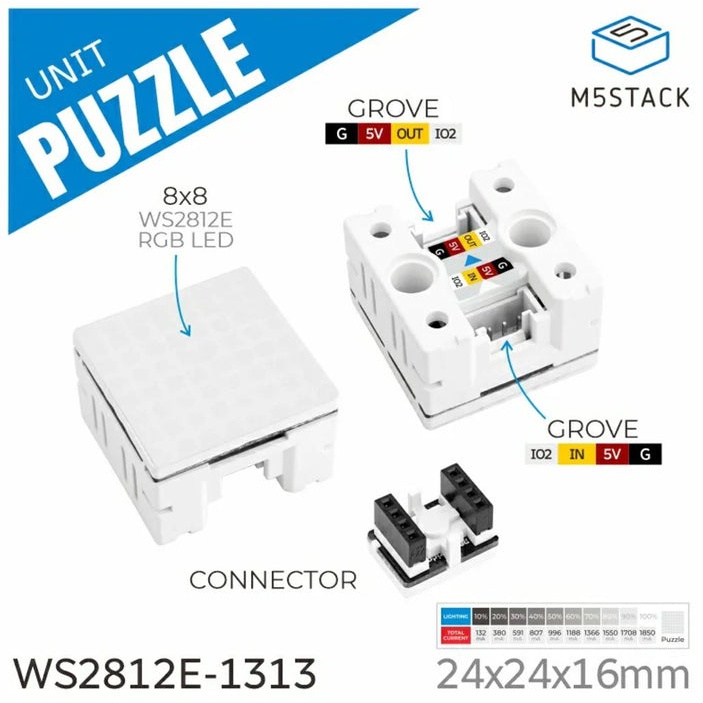

64個のWS2812E RGB LEDで構成されたマルチカラー表示ユニットです。隣接するLEDへの光漏れを防ぐべく内部で区切られているので、鮮明に表示できます。入力用と出力用の二つのGroveコネクタが搭載され、複数のパズルユニットを繋げて画素数を拡張することが出来ます。またパズルユニット連結専用のGroveコネクタ基板が付属し、複数個の連結が容易です。GroveコネクタのI/Oポートにポテンショメータなど他のM5デバイスを接続して、よりインタラクティブな制御を実現することも可能です。

ご注意：高輝度での連続使用で故障するおそれがあります。発熱や消費電力を鑑み10 %輝度での使用を推奨します。また多数接続時は接続先マイコンの電源容量にもご留意願います。

●特長

・僅か1.3 mmサイズのRGB LEDであるWS2812E-1313を8 × 8のマトリクス状に並べています
・各LEDは内部で区切られており隣接LEDへの光漏れが少ない構造です
・二つのGroveコネクタによりデイジーチェーン接続が容易です
・パズルユニット連結専用のGroveコネクタ基板が付属し、簡単に複数個を連結できます
・M5Stackのユニットで定番のレゴ互換取付穴以外にM2ネジ用取付穴も用意されています
・Arduino、UIFlow、ESP-IDFなどで開発可能です

●仕様

RGB LEDWS2812E-1313
LED構成8×8(64個)
電源電圧5V
消費電流14.3mA(スタンバイ時)
94.0mA(輝度8%の白色表示時※)
Groveコネクタ2(WS2812への入力とデイジーチェーン用出力)
製品サイズ24×24×15mm

※輝度100%ではユニット1台あたり約1850 mAの消費電流になり発熱します

【付属品】
・HY2.0-4Pケーブル(20 cm) ×1
・パズルユニット連結用Groveコネクタ基板 ×1
・輝度と電流ステッカー ×1

【資料】
・ドキュメント
・WS2812E-1313データシート

【参考動画】
