NPE-02
プリアンプリファイア
マルツコード：
M3590-925
品質ランク：
M1
自社在庫数：
0個
（ 2025/09/17 20:47 現在）

納期：
7営業日程度
数量
1個以上
￥360,000.00
(税込￥396,000.00)

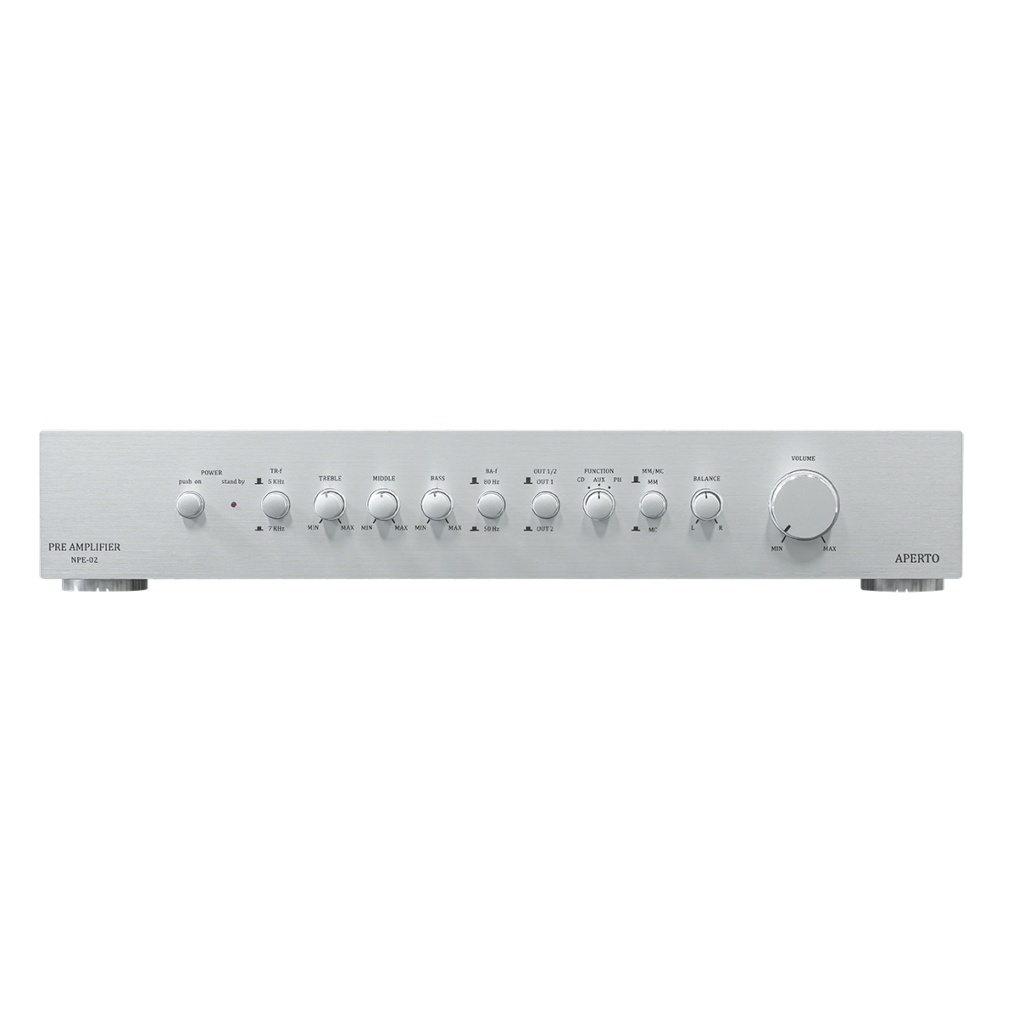

プリアンプリファイア【NPE-02】

の概要

●特長

・高音質を追求し、無駄のない安定した回路構成で歪を少なくするために歪率0.00004％のOPアンプを採用。
・プリント基板は大型の一枚で構成して抵抗は金属皮膜1％品のリードタイプを採用して耐熱放散、セパレーション特性を向上させる設計をしています。オーディオ用電解コンデンサー、フィルムコンデンサーを多く使用し、特性に有利な部品の選択をしています。
・基板の設計については、入力端子を含むヘッドアンプ、入力信号の切り替え、各調整ボリューム、出力端子までワンボード上に展開しています。回路のオフセットラインは左右を分離し構成して、ノイズレベル、セパレーション特性にすぐれた設計をしています。また、グランドラインも入出力および左右に意識した分離設計をしています。
・回路構成としては、イコライザーヘッドアンプ、トーンコントロールアンプ、出力調整回路、電源回路等で成り立たせています。プリアンプとして電源投入時の安定点を得るために、スタンバイ回路を設け10秒間を出力信号の発生阻止をしています。
・OPアンプの特性は電源領域を幅広く活用でき、オフセットポイントの安定度を十分に得ることができます。入力インピーダンス高く保つことができ、出力インピーダンスを低く得ることができます。回路構成を安定良く作り上げることができます。また、OPアンプの持つ特性を回路へ反映し良い結果を得られます。
・特にイコライザーヘッドアンプの様に高利得が必要な回路には最適で、歪の少ない特性を得られます。周波数特性もノイズ特性もディスクリートの様に能動素子を多用することを考えれば、ずっと有利です。左右のセパエーション特性においても、回路の分離設計がしやすいことからおのずと良い特性を得ることができます。

●仕様

電源DC SOCKET、FUSE
入力端子PHONO(MC/MM)、CD、AUX、EARTH
切り替えスイッチ電源スイッチ
入力切り替えスイッチ
高音周波数切り替えスイッチ
低音周波数切り替えスイッチ
出力切り替えスイッチ
ボリューム高音レベル調整
中音レベル調整
低音レベル調整
音量レベル調整
左右バランス調整
電源LEDスタンバイ表示
出力端子OUT1、OUT2
定格入力感度［ 入力インピーダンス ］［ PHONO-MC ］0.3mVrms(100Ω)
［ PHONO-MM ］2.5mVrms(47KΩ)
［ AUX・CD ］0.5Vrms(47KΩ)
トーンコントロール特性ターンオーバー周波数
［ TREBLE ］5KHz/7KHz：±8dB
［ MIDDLE ］1000Hz：±8dB
［ BASS ］50Hz/80Hz：±8dB
定格出力レベル［ 出力インピーダンス ］［ OUT1,2 ］1Vrms(15KΩ以下)
全高調波歪率0.001％以下
チャンネルセパレーション［ PHONO-MC ］80dB以上［ PHONO-MM ］90dB以上［ AUX・CD ］90dB以上
S / N比［ PHONO-MC ］80dB以上
［ PHONO-MM ］90dB以上
［ AUX・CD ］90dB以上
消費電力6VA　DC15V400mA
外形寸法幅430×高さ80×奥行210mm
質量4.0kg
