B-JP-1(50ｵｰﾑ)
通信機器を雷サージから保護する同軸用 SPD(同軸避雷器) 50Ω
マルツコード：
M3591-037
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/10/11 09:14 現在）

納期：
7営業日程度
数量
1個以上
￥15,520.00
(税込￥17,072.00)

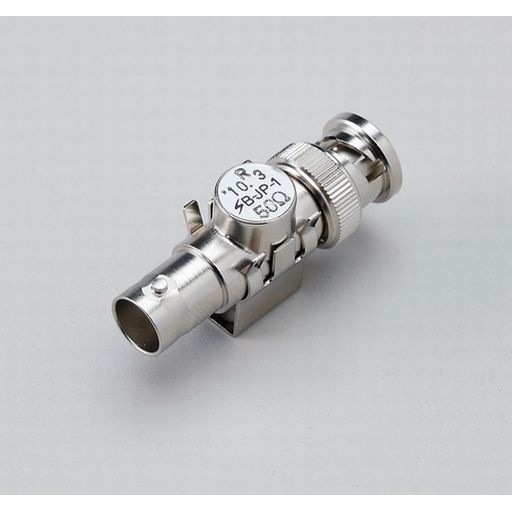

通信機器を雷サージから保護する同軸用 SPD(同軸避雷器) 50Ω【B-JP-1(50ｵｰﾑ)】

の概要

●特長

・通信機器を雷サージから保護する同軸用 SPD(同軸避雷器)
・無線通信機器の保護
・放送設備の保護
・カテゴリ C2、カテゴリ D1対応
・許容電力 50W

●仕様

周波数帯域DC ～400MHz
V.s.W. R使用周波数にて1.1以下
挿入損失使用周波数にて0.2dB以下
インピーダンス公称50Ω
許容電力50W
最大連続使用電圧250mA以下DC 50V
直流放電開始電圧100V/s にてDC 350V±20%
電圧防護レベル1.2/50μs、10kV 印加1500V以下
定格電流250mA
インパルス耐久性カテゴリーC2： 8/20μs、5kA、10 回
カテゴリーD1： 10/350μs、1kA、2 回
最大インパルス耐久性8/20μs、10kA、1 回
絶縁抵抗DC100Vメガーにて1000MΩ以上
質量約24g

在庫状況：営業所に在庫はございません。
