SSCI-105064
TPS2116搭載 パワーマルチプレクサーモジュール(USB Type-C/電池自動切替)
マルツコード：
M3591-072
品質ランク：
A
即納在庫数：
0個
（ 2025/12/10 18:32 現在）

提携先在庫数：81個(2025/12/10 09:00現在)

納期：
4営業日程度
数量
1個以上
￥1,038.00
(税込￥1,141.00)

TPS2116搭載 パワーマルチプレクサーモジュール(USB Type-C/電池自動切替)【SSCI-105064】

の概要

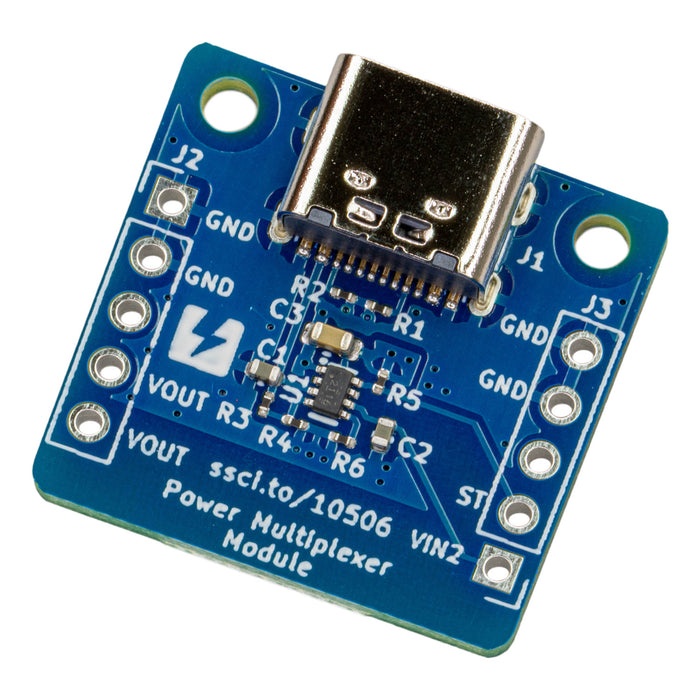

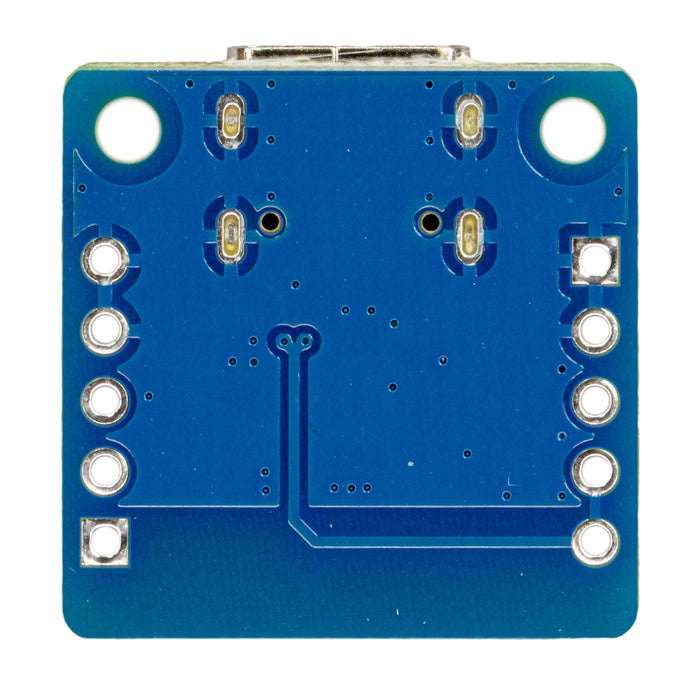

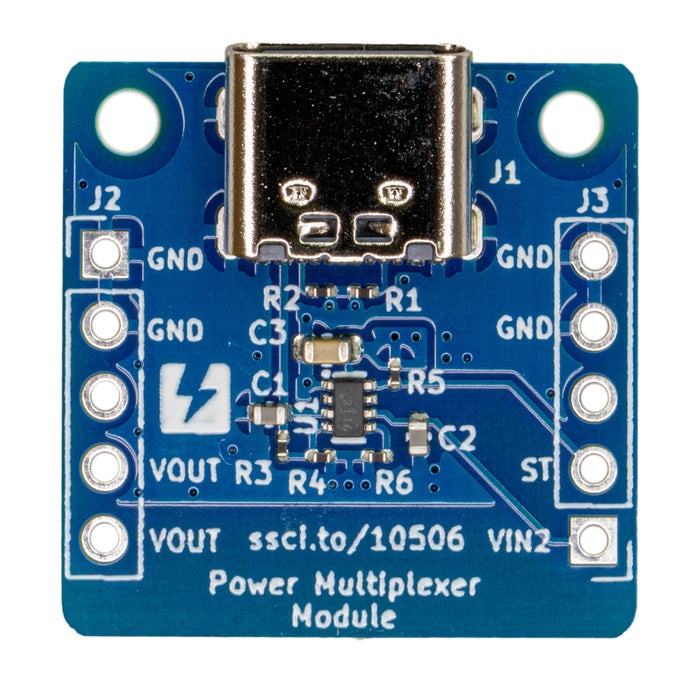

テキサス・インスツルメンツ社の優先順位付きパワーマルチプレクサICであるTPS2116を搭載したモジュールです。USB Type-Cコネクタを搭載しており、USB給電とVIN2に接続された1.6～5 Vの電源をシームレスにスイッチしつつ、各電源への電流の逆流を阻止します。

普段は電池駆動で使用し、状況に合わせてUSB-C給電に切り替えるような使い方ができます(充電池への充電機能はありません)。

本モジュールはUSB-C(VIN1)と電池等(VIN2)との2電源を接続し、USBが接続されている間は自動的にUSBを優先して給電します。USBの抜き差しをしても電源は切れず、シームレスに電池側へ切り替わるため、動作を維持したまま安定した電源供給が可能です。

USB-C(VIN1)から給電されているときはST端子がH出力、電池(VIN2)からの給電時はST端子がL出力になるため、給電元によってマイコンの動作を変えるような使い方が可能です。

ピンヘッダは付属しません。

●仕様

入力電圧範囲1.6～5 V(VIN2)
最大連続電流2.5 A
オン抵抗40 mΩ(標準値)
VOUT > VINx の際の逆電流ブロック

【資料】
・TPS2116資料(TI公式サイト)
・回路図(pdf)
