SEEED-113991296

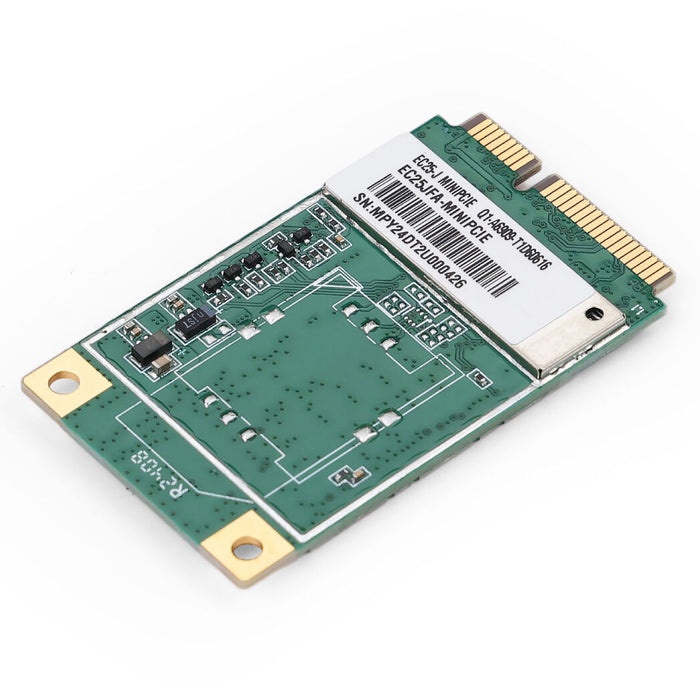

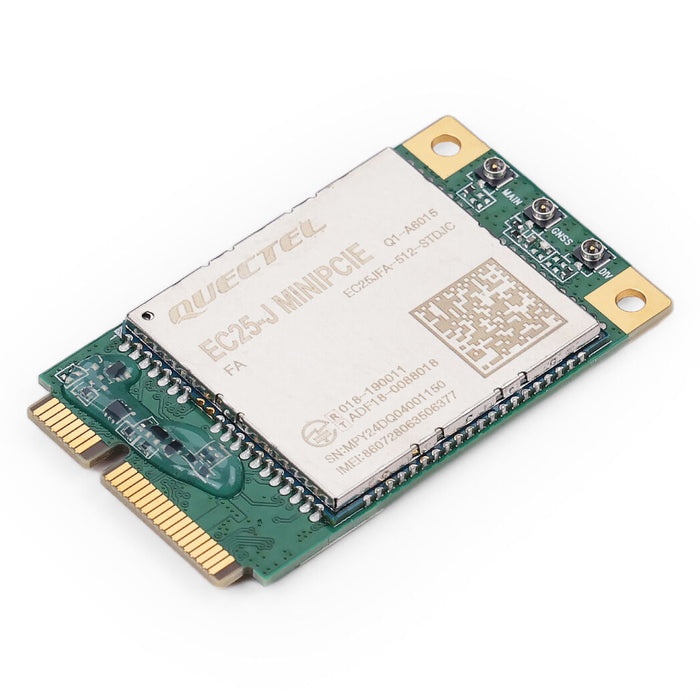

EC25-JFA-mini-PCIe LTE Cat-4通信モジュール
マルツコード：
M3591-075
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/10/13 11:01 現在）

提携先在庫数：9個(2025/10/10 09:00現在)

納期：
4営業日程度
数量
1個以上
￥7,775.00
(税込￥8,552.00)

EC25-JFA-mini-PCIe LTE Cat-4通信モジュール【SEEED-113991296】

の概要

PCI Express Mini Card型の日本向けLTE Cat-4通信モジュール

●特長

・【プラグアンドプレイ】:2G/3G/4G通信に対応し、標準のmini PCIeに搭載され、すぐに使用可能
・【幅広いネットワーク互換性と適用性】:LTE-FDD、WCDMAなど、さまざまなモバイル通信ネットワーク技術に対応
・【マルチGNSS内蔵】:GPS / GLONASS / BDS / Galileo / QZSSに対応、さまざまな環境で高速かつ正確な測位可能
・【低消費電力】:スリープモード時3.2 mA、アイドルモード時31.5 mAの低消費電力設計
・【日本専用】

●仕様

・入力電圧:3.0～3.6 V、典型:3.3 V
・消費電流:3.2 mA(Sleep) 31.5 mA(IDLE)
・通信規格:LTE Cat-4
・キャリア:NTT DOCOMO / SoftBank / KDDI
・強制認証:JATE / TELEC
・その他認証:RoHS / WHQL
・周波数帯域:
　－LTE-FDD:B1 / B3 / B8 / B18 / B19 / B26
　－LTE-TDD:B41
　－WCDMA:B1 / B6 / B8 / B19
・対応GNSSシステム:GPS / GLONASS / BDS / Galileo / QZSS(オプション)
・データリート:
　－LTE-FDD(Mbps):150 Mbps(下り) / 50 Mbps(上り)
　－LTE-TDD(Mbps):130 Mbps(下り) / 30 Mbps(上り)
　－DC-HSPA+:42 Mbps(下り) / 5.76 Mbps(上り)
　－WCDMA:384 kbps(下り / 上り)
・音声コーデック:HR / FR / EFR / AMR / AMR-WB
・エコーアルゴリズム:Echo cancellation / noise suppression
・音声サービス:デジタル音声 / VoLTE
・ドライバリスト:
　－USB to Serial Portドライバ:Windows 7/8/8.1/10/11、Linux 2.6~5.18、Android 4.x12.x
　－GNSSとRILドライバ:Android 4.x~12.x
　－USB NDISドライバ:Windows 7/8/8.1/10/11
　－USB MBIMドライバ:Windows 8/8.1/10/11、Linux 3.185.18
　－USB GobiNetドライバ:Linux 2.6~5.18
　－USB QMI_WWANドライバ:Linux 3.4~5.18

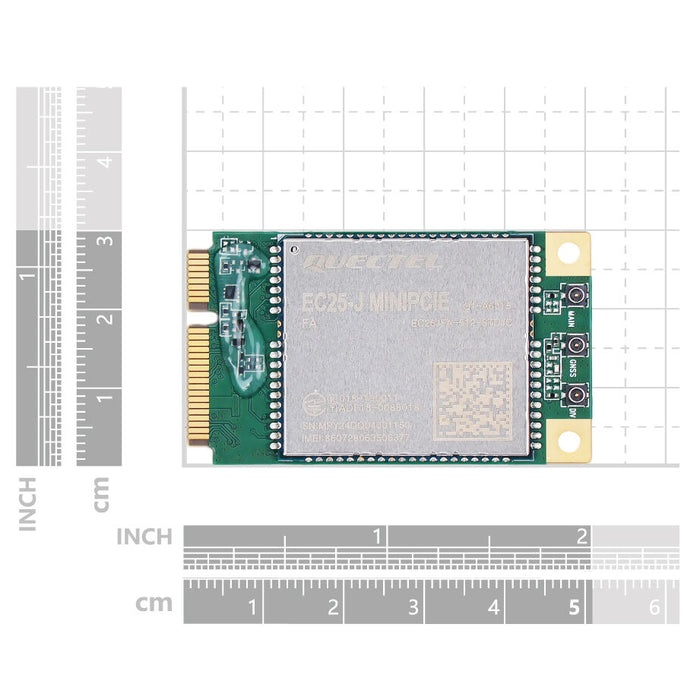

・寸法:30.0 x 51.0 x 4.9 mm

【インターフェース】
・1 x (U)SIM
・1 x USB 2.0
・1 x I2C
・1 x UART
・1 x LED_WWAN
・1 x W_DISABLE
・1 x PERST
・1 x デジタル音声(PCM)
