POLOLU-5421
Pololu ソリッドステートリレー / SPSTスイッチ(30V、11A)
マルツコード：
M3591-085
品質ランク：
M1
即納在庫数：
0個
（ 2025/10/30 13:57 現在）

提携先在庫数：10個(2025/10/30 09:00現在)

納期：
4営業日程度
数量
1個以上
￥819.00
(税込￥900.00)

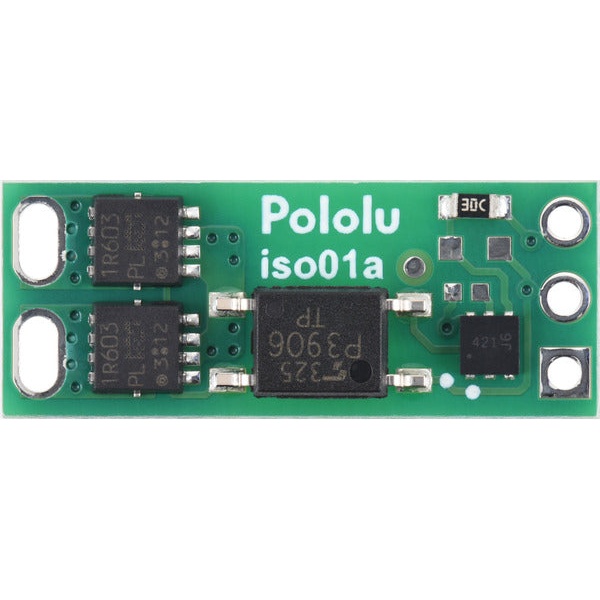

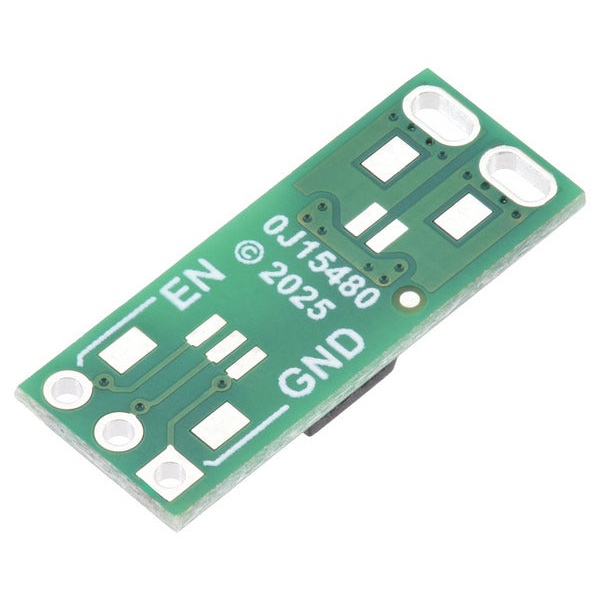

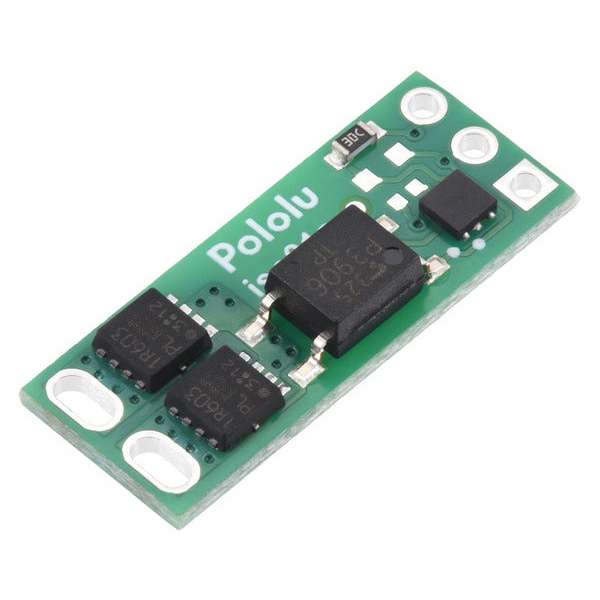

Pololu ソリッドステートリレー / SPSTスイッチ(30V、11A)【POLOLU-5421】

の概要

ソリッドステートリレーモジュールです。摩耗やアークが生じないため、機械式リレーに比べて寿命が長いです。2.7 V～40Vの範囲の制御信号で動作し、最大11A・30V(絶対最大定格電圧)をスイッチング可能です。

●特長

・単極単投(SPST)タイプのリレー／スイッチ
・2.7 V～40 Vの制御信号で動作
・フォトカプラによる完全な電気的絶縁
・両方向の電流制御が可能な対称構造(ハイサイド・ローサイドいずれでも使用可)
・機械式リレーに比べて小型(20.3 × 8.1 × 3.3 mm)、無音動作、長寿命
・出力MOSFETオン抵抗:10 mΩ(典型)
・ターンオン時間:最大1.5 ms
・ターンオフ時間:最大1 ms
・ENピンがHigh(2.7 V～40 V)のときにスイッチON
・通常使用時の動作電流:約10 mA(ENがHigh時)

●仕様

スイッチング電圧範囲最大30 V
スイッチング電流範囲最大11 A
制御電圧範囲2.7 V～40 V
回路絶縁方式フォトカプラ(TLP3906)
通常動作温度範囲25℃前後を想定
接続端子2.54 mmピッチヘッダー対応、端子ブロック(3.5 mm / 5 mmピッチ)も使用可

本モジュールの基板はMOSFETの発熱を逃すように設計されています。メーカーの試験によれば、25℃、強制空冷なしの条件下でMOSFETの発熱限界に達することなく約11 Aの電流を連続的に流すことができました。大電流を流す場合は、端子の接続に太い導線を用いることで、発熱を削減することができます。

【警告】：温度や電流の制限を超えると、MOSFETが永久的に損傷する可能性があります。平均連続電流が仕様上の最大値の約3分の2を超える場合は、MOSFETの温度を監視し、必要に応じて追加の冷却対策を講じることを強く推奨します。チップが過熱する前に触れるだけで火傷するほど熱くなる可能性がありますので、取り扱いには十分注意して下さい。

【資料】
・寸法図 PDF
