WAVESHARE-30326
Waveshare 8インチDSI接続タッチディスプレイ
マルツコード：
M3591-089
品質ランク：
M1
即納在庫数：
0個
（ 2025/10/29 03:20 現在）

提携先在庫数：5個(2025/10/28 09:00現在)

納期：
4営業日程度
数量
1個以上
￥9,120.00
(税込￥10,032.00)

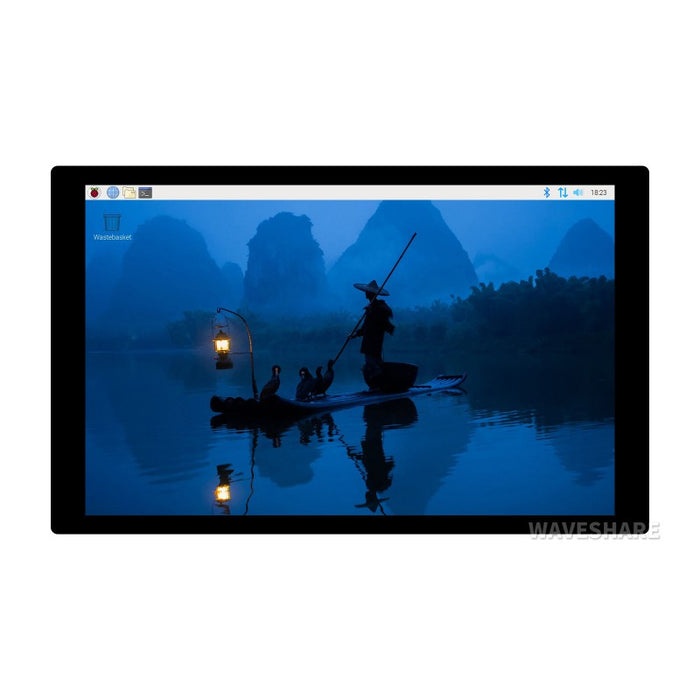

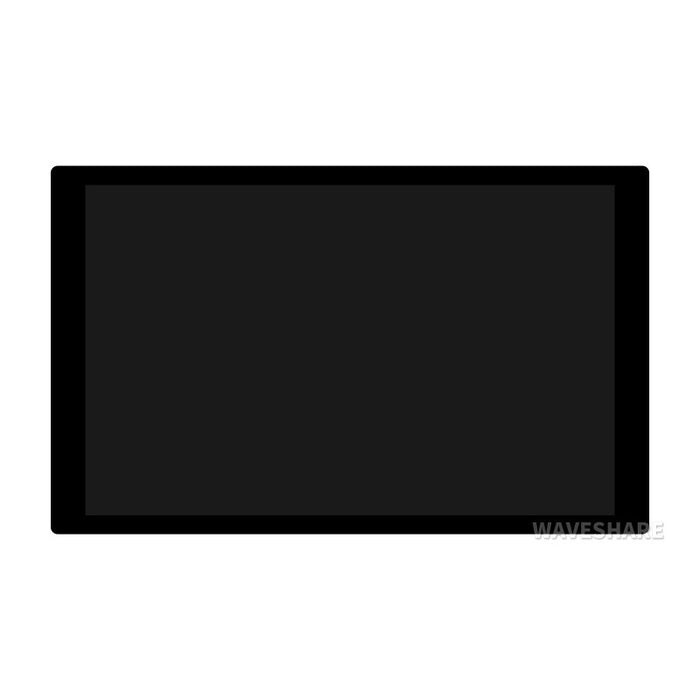

Waveshare 8インチDSI接続タッチディスプレイ【WAVESHARE-30326】

の概要

8インチのDSI接続による高精細タッチディスプレイです。800 x 1280ピクセルのIPSパネルは広視野角(約178°)を実現し、どの角度からもクリアな映像が得られます。静電容量式タッチスクリーンは10点タッチに対応し、直感的なマルチタッチ操作が可能です。さらに、光学接着加工された強化ガラス(6 H相当)により、優れた視認性と耐久性を両立しています。

DSIケーブル一本で簡単に接続でき、タッチ信号はICインターフェースで伝達されるので、Raspberry Piや各種開発ボードとの連携が容易です。Raspberry Piだけでなく、ESP32-P4、RK3506、RK3576などにも対応し、幅広いアプリケーションにご利用いただけます。

●特長

・10点静電容量式タッチコントロール
・800 x 1280ピクセルのIPSディスプレイパネル
・硬度最大6 Hの強化ガラスパネル
・光学接着加工された強化ガラスパネル
・DSIインターフェース接続
・リフレッシュレートが60 Hz
・ソフトウェアで輝度を制御可能

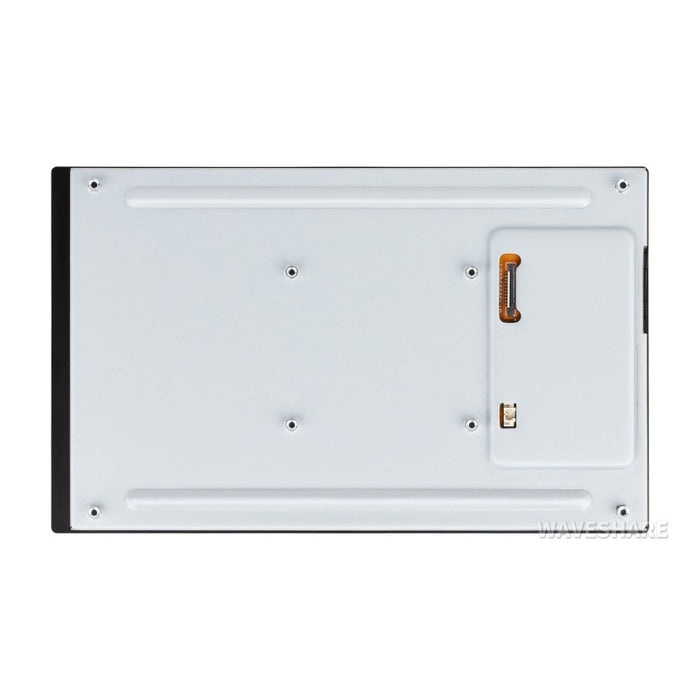

・アルミニウム合金のバックカバーとパッシブ冷却設計

●仕様

ディスプレイサイズ8インチ
解像度800 x 1280
視野角178°
パネルタイプIPS
タッチ方式静電容量式(10点タッチ対応)
タッチパネル強化ガラス(6 H相当)
通信インターフェース※MIPI DSI 4レーン(映像) / I2C(タッチ)
コネクタ(1)22ピン FFC コネクタ
(2)MX 1.25 2ピン(DC 5 V対応)
リフレッシュレート最大60 Hz
最大輝度400 cd/m2
電源電圧4.75～5.30 V(標準電源電圧5 V)
入力電流≧ 0.8 A

※ LCDの電源に別途MX 1.25 2ピンを介したDC 5 Vの供給が必要です。

【対応機種】
・Raspberry Pi
・ESP32-P4
・RK3506 / RK3576

【セット内容】
・Waveshare 8インチDSI接続タッチディスプレイ ×1
・MIPI DSIケーブル(12 cm) ×1
・MX 1.25 2ピンから2.54 mmピッチ3ピンケーブル ×1
・FFC 22PINケーブル(約20 cm) ×2
・MX 1.25 2ピンからMX 1.25 4ピンケーブル(約15 cm) ×1
・ネジパック ×1

【資料】
・Wiki
機種ごとの組立手順、ソフト設定ガイドなどが掲載されています
