3.5ステレオジャック基板取付型【MX387GL】

3.5ステレオジャック基板取付型【MX387GL】

数量
1個以上
¥40(税抜)
100個以上
¥36(税抜)
500個以上
¥31(税抜)
自社在庫数
553

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

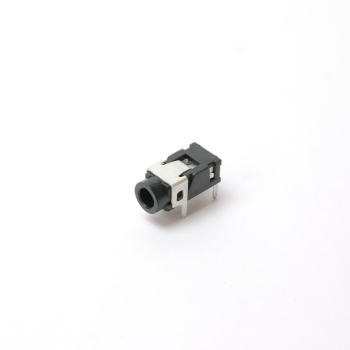

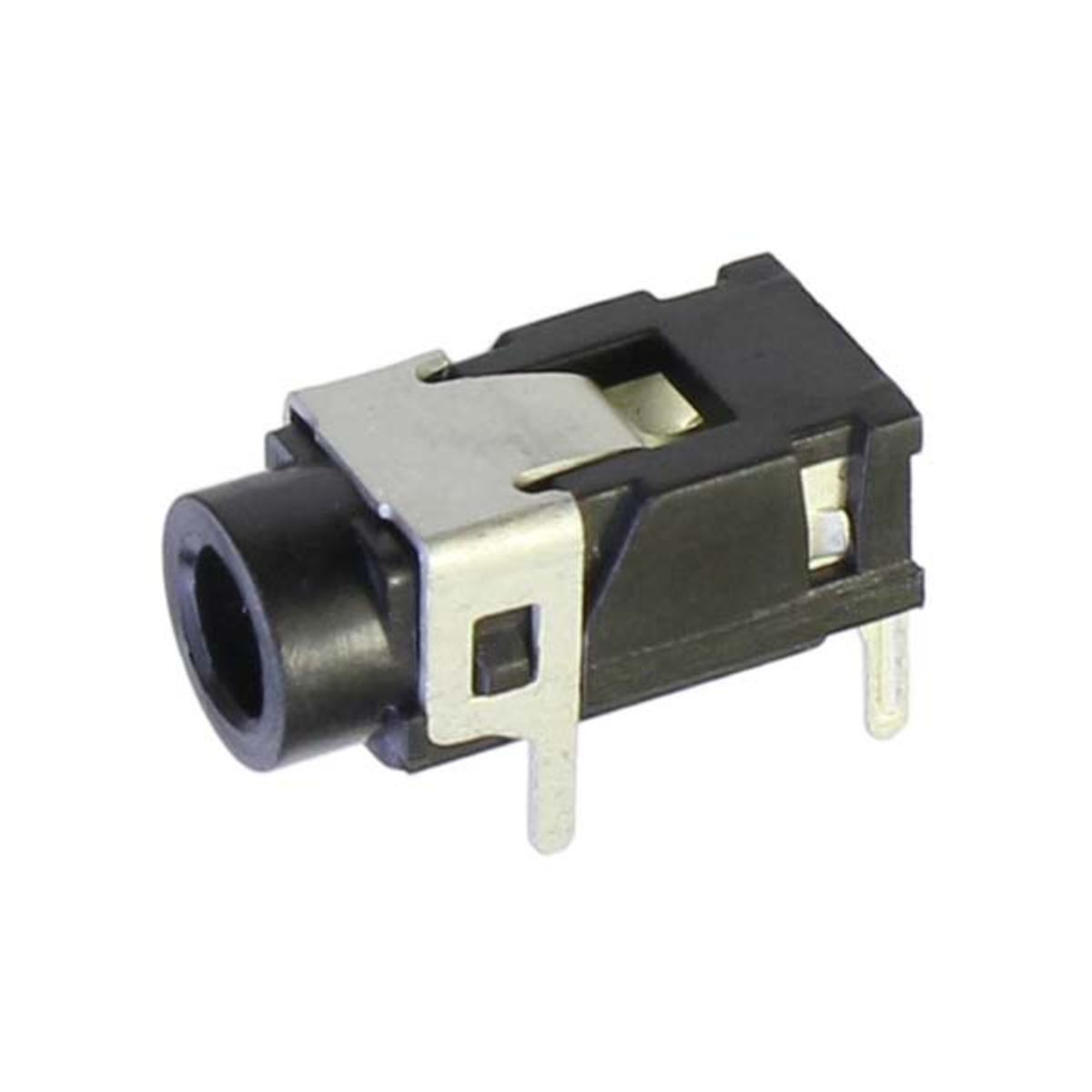

基板取り付け形のφ3.5mmステレオピンジャックですがピンは2.54mmピッチのユニバーサルには乗りません。

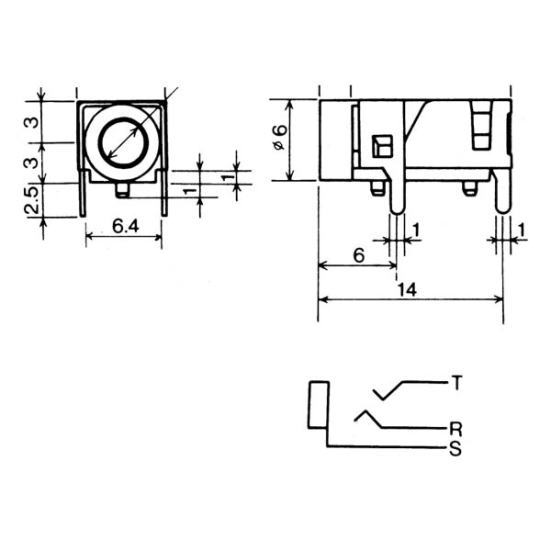

またピンの接続はかん合面から見て手前の2ピンがTIP(ステレオのL)、奥の右側がSLEEVE(GND)、奥の左側がRING(ステレオのR)となっておりプラグの見た目とは並びが違うので注意します。


・パッケージ:
・プラグ/ジャック:φ3.5mmジャック
・ステレオ/モノラル:ステレオ
・極数:3極
・形式:
・端子部処理:
・材質:
・備考:基板取付型、低背、小型


□絶縁と非絶縁について

パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。

・絶縁タイプのものはコネクタのGND端子がパネルと接続(接触)されない。
・非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。

絶縁タイプのコネクタは「GND(グランド)ループ」を作りたくない場合に用います。

※GNDループとは
 配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。
