SEN-26092
SparkFun Magnetic Imaging Tile - 8x8
マルツコード：
M3652-753
品質ランク：
A
即納在庫数：
0個
（ 2026/03/25 01:25 現在）

納期：
30営業日程度
数量
1個以上
￥18,789.00
(税込￥20,667.00)
10個以上
￥17,850.00
(税込￥19,635.00)
30個以上
￥17,286.00
(税込￥19,014.00)
50個以上
￥16,347.00
(税込￥17,981.00)

こちらからもご購入いただけます

バッグ
1 個以上
¥18,802.30
(税込 ¥20,682.53)
確認する

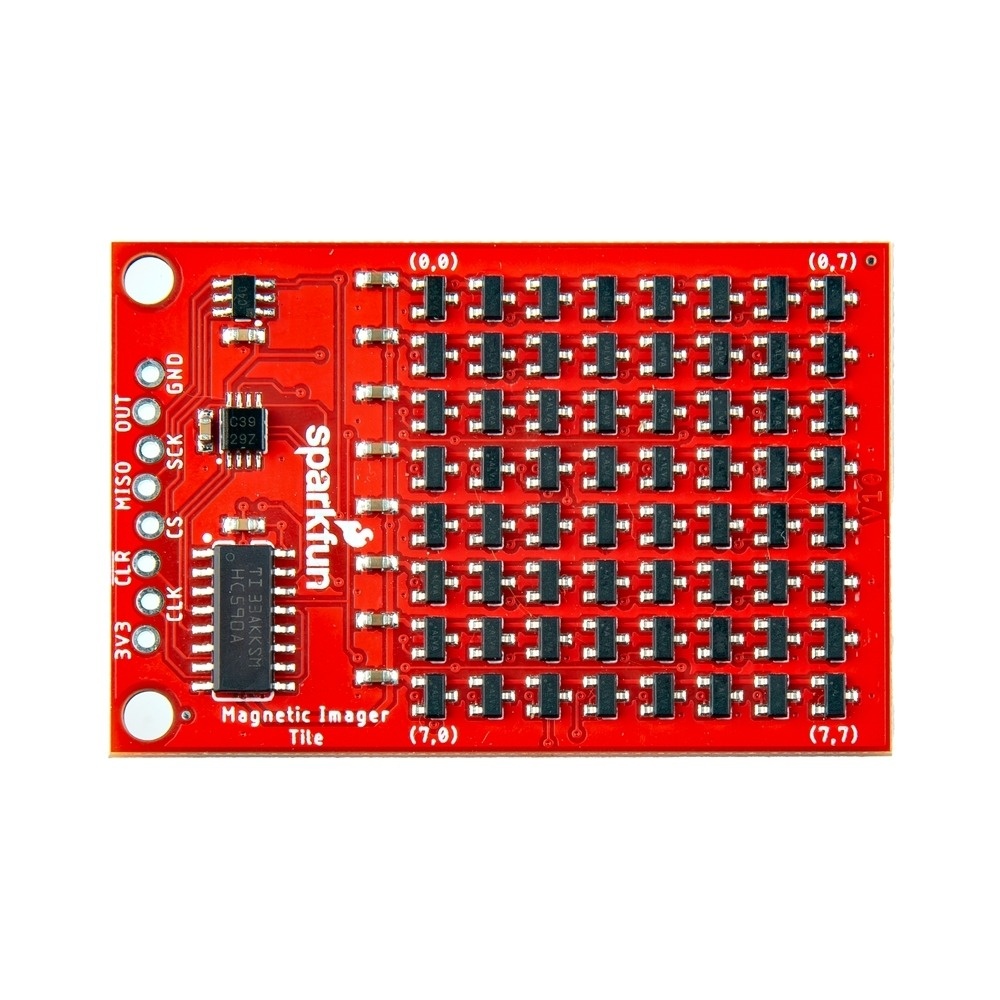

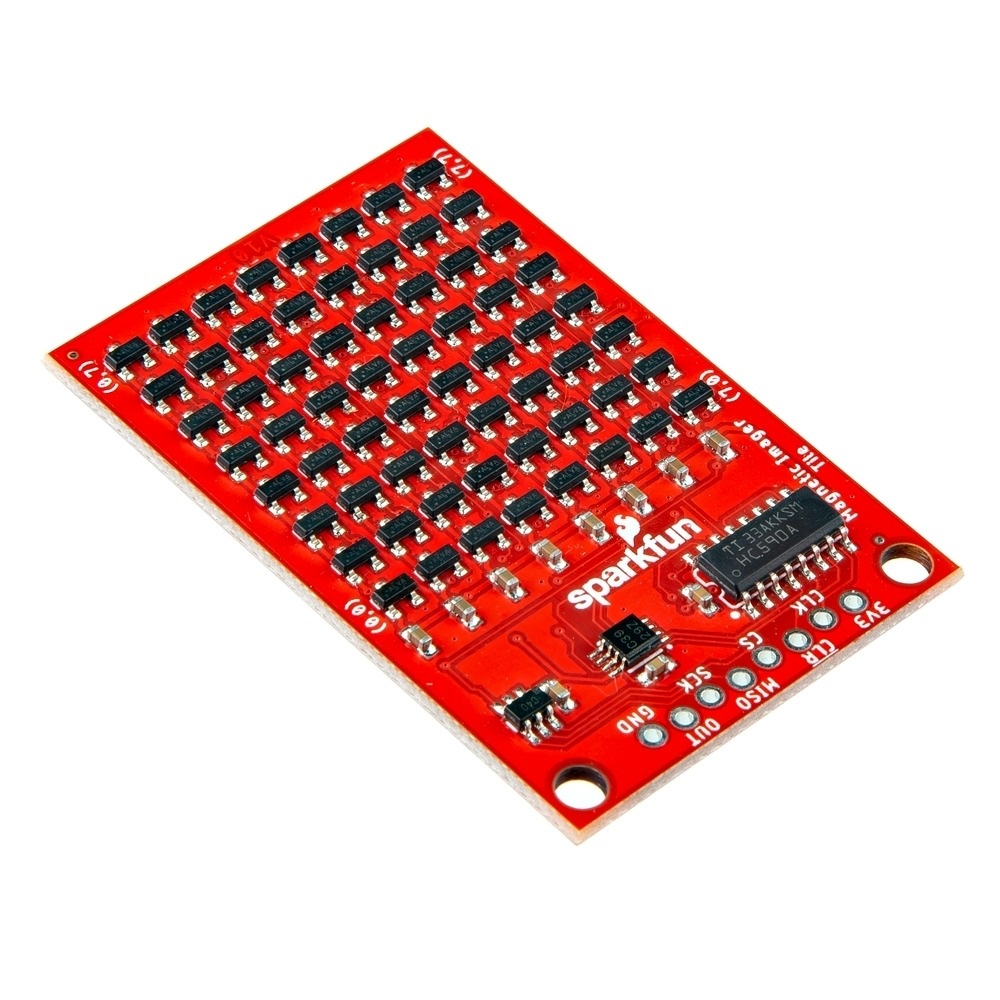

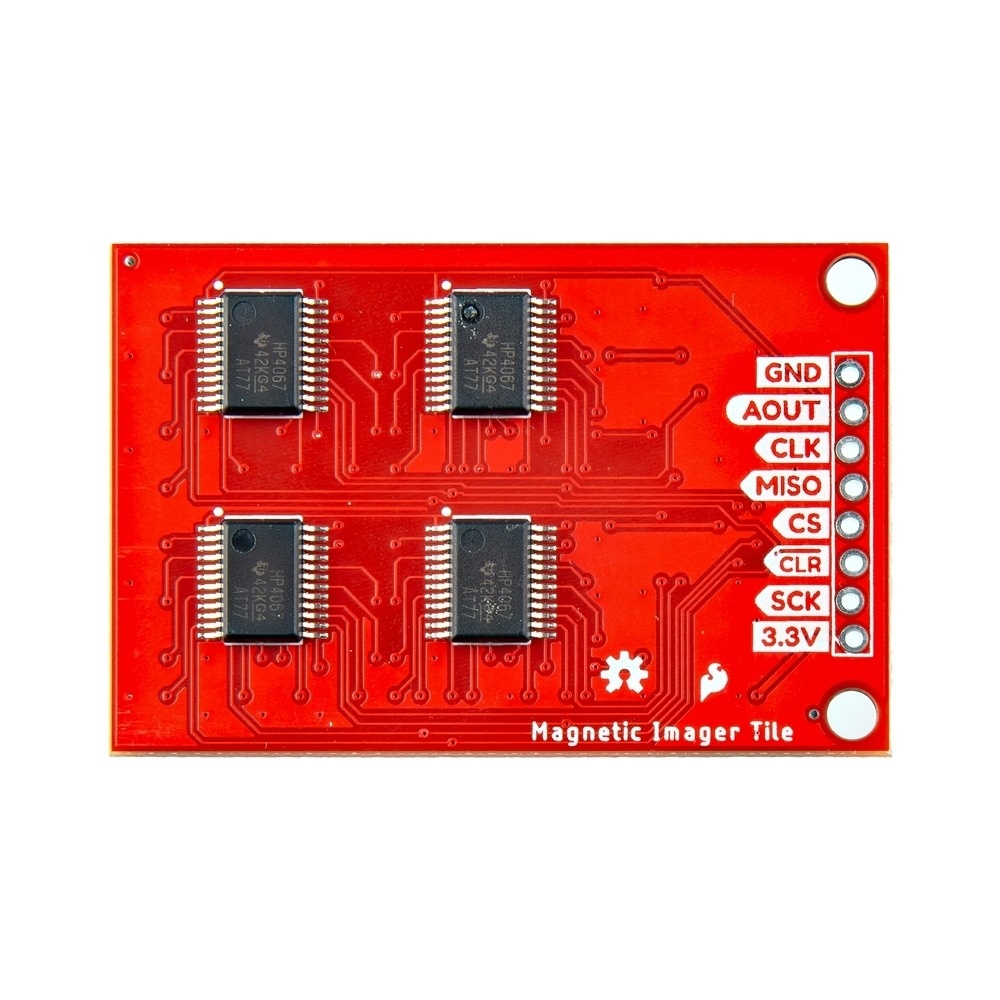

SparkFun Magnetic Imaging Tile - 8x8【SEN-26092】

の概要

●特長

・高感度ホール効果センサーを64個使用し、磁場をライブで視覚的に表現します。
・タイルのセンサーは非常に高感度ですが、最適なイメージング範囲は表面から1cm～2cm以内であり、近接する磁気源の詳細な分析に最適です。
・速度を重視して設計されており、動的な磁場を驚異的な明瞭さで捉えます。

●仕様

磁気センサーアレイ64x DRV5053VA ホール効果センサ
ホール効果センサ感度-90mV/mT
A/DコンバータAD7680(16-bit、100kSPS)
分解能3.3V※：約50.3μV/bit
消費電流3.3V：～150mA
サイズ52×34(mm)
重量7.8g

※ご注意：
3.3V動作と記載されていますが、5Vで安全に電源を供給することも可能です。5V電源を使用すると、アナログ電圧範囲が広がり、ADCの全体的な分解能とパフォーマンスが向上します。

【資料】
・回路図
・基盤寸法
・接続ガイド
・デモビデオ
・部品データシート
　　　・DRV5053VA ホール効果センサ
　　　・AD7680 16-bit 100kSPS A/Dコンバータ
　　　・74HC590A バイナリカウンタ
　　　・SN74LVC1G139DCTR 2-to-4 ラインデコーダ
　　　・CD74HC4067 12チャンネル A/Dマルチプレクサ
・Fritzing用パーツ
・GitHub ハードウェアリポジトリ
