M5STACK-U198
M5Stack用 Step16 ロータリーエンコーダユニット(GSMR-16搭載)
マルツコード：
M3652-771
品質ランク：
M1
自社在庫数：
0個
（ 2025/09/28 08:12 現在）

納期：
お問合せ下さい
数量
1個以上
￥1,199.00
(税込￥1,318.00)

M5Stack用 Step16 ロータリーエンコーダユニット(GSMR-16搭載)【M5STACK-U198】

の概要

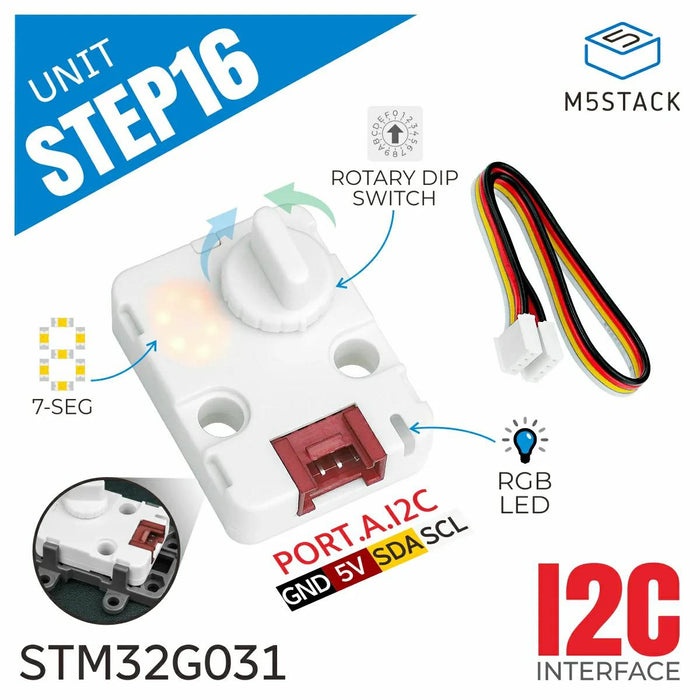

STM32G031G8U6マイコンがI2Cコントローラとして搭載された、16ステップのロータリーエンコーダ拡張ユニット

7セグメントディスプレイを内蔵しているので、エンコーダの値を0～Fの16進数で直感的に表示することができます。I2Cインターフェース採用により、M5Stackのコントローラに限らず、さまざまなデバイスと接続可能な高い汎用性を備えています。また、I2Cアドレスはレジスタ設定で変更できるので、複数のユニットを同一バス上で使用することも可能です。

●特長

・16ステップロータリーDIPスイッチ(GSMR-16)搭載
・7セグメントディスプレイ内蔵により、エンコーダの値を表示可能
・7セグメントディスプレイの明るさ・動作モードを調整可能
・プラス方向を時計回り・反時計回りに設定可能
・プログラム可能なLED(WS2812)を内蔵
・アドレス可変なI2Cインターフェースを採用
・開発プラットフォーム
　－UiFlow1
　－UiFlow2
　－Arduino IDE

●仕様

搭載マイコンSTM32G031G8U6(32-bit ARM Cortex-M0+@64 MHz)
ステップエンコーダ16ステップ、8421 BCDコード
エンコーダディスプレイ7セグメントディスプレイ
プログラマブルRGBWS2812
値更新サイクル100 ms
インターフェースI2C
デフォルトアドレス0x48
設定可能アドレス範囲0x08～0x77(一旦保存すると電源がオフになってもこちらの設定内容が消えない)
待機電流DC 5 V @ 5.85 mA
動作電流ディスプレイLEDs 60%:DC 5 V @ 14.76 mA
ディスプレイLEDs 100%:DC 5 V @ 24.13 mA
プログラマブルRGB LED 100%:DC 5 V @ 18.9 mA
ディスプレイ+ RGB 100%:DC 5 V @ 29.91 mA
寸法32.0×24.0×16.9 mm
重量5.5 g

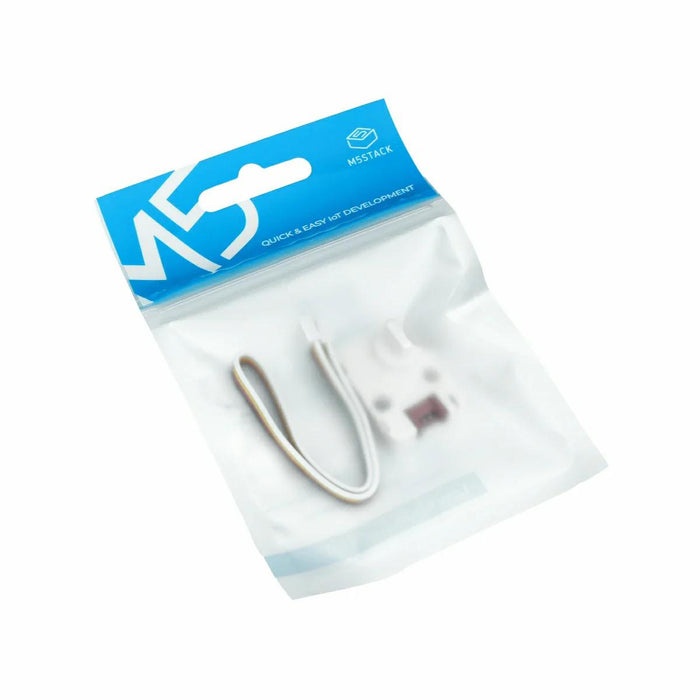

【セット内容】
・Unit Step16 本体 ×1
・HY2.0-4ピン Groveケーブル(20 cm) ×1

【資料】
・ドキュメント

【公式紹介動画】
